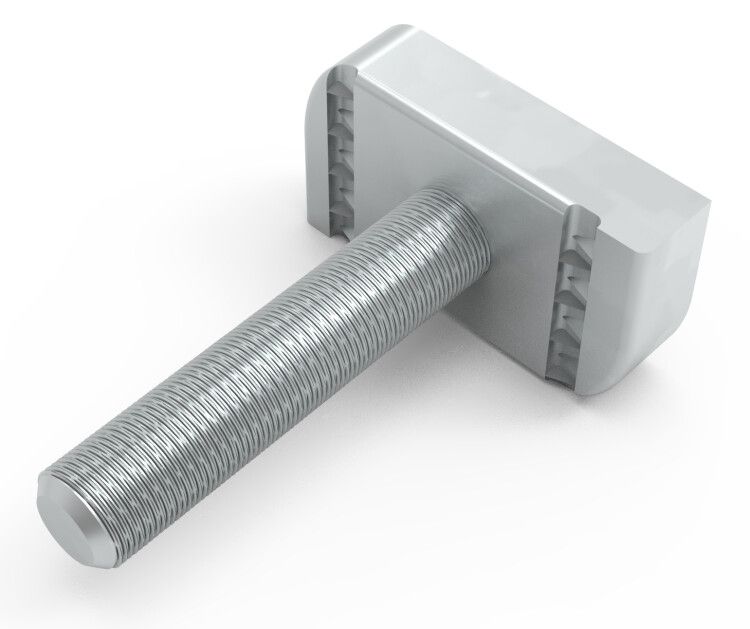

Болт-STRUT М10х40 (уп.20шт) IEK CMZ10-SBT-10-040

Болт STRUT М10х40 от IEK - специализированный крепёж для сборки и фиксации элементов в профильных системах STRUT. Применяется в монтаже кабельных лотков, трубопроводов и оборудования на несущих конструкциях из швеллеров и каналов.

Назначение и область применения

Болт STRUT М10х40 предназначен исключительно для работы с профилями системы STRUT - они имеют T-образный паз, в который вставляется головка болта. После этого болт фиксируется поворотом, обеспечивая надёжное соединение без необходимости доступа с обратной стороны. Подходит для крепления кабельных лотков, воздуховодов, трубопроводов, распределительных щитов и другого оборудования к несущим профилям. Часто используется в промышленных объектах, офисных зданиях, телеком-станциях и на производствах.

Технические характеристики

• Резьба: M10 - метрическая, шаг 1,5 мм; совместима с гайками и шайбами стандарта ISO
• Длина: 40 мм - измеряется от нижней плоскости головки до конца резьбы
• Материал: углеродистая сталь - высокая прочность на растяжение и срез
• Головка: ширина 38 мм - точно соответствует ширине T-канала в профилях STRUT
• Покрытие: гальваническое цинкование - защищает от коррозии, устойчиво во влажной среде

Совместимость и монтаж

Болт STRUT М10х40 работает только с профилями STRUT, имеющими T-образный паз. Устанавливается так: головка вставляется в паз, затем проворачивается на 90°, чтобы заклинить её внутри. После этого через резьбу M10 затягиваются гайка и шайба. Для правильного монтажа важно, чтобы глубина паза в профиле позволяла полностью войти головке - типичная глубина паза составляет 10–12 мм. Гайки и шайбы должны быть подобраны под M10 и иметь внутренний диаметр не менее 10,5 мм.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и коррозионной стойкости, характерным для промышленного крепежа. Цинковое покрытие соответствует GOST 1759.4-87 (класс защиты C2-C3). Не применяется в условиях постоянного контакта с агрессивными химикатами или морской водой - для таких условий требуется нержавеющая сталь или более толстое покрытие.

Преимущества

• Не требует доступа с тыльной стороны конструкции - удобен при монтаже в труднодоступных местах
• Высокая нагрузочная способность благодаря стальной конструкции и точному соответствию пазу профиля
• Цинковое покрытие продлевает срок службы в помещениях с повышенной влажностью
• Универсальная резьба M10 позволяет использовать стандартную фурнитуру (гайки, шайбы, контргайки)

Ограничения применения

• Не подходит для крепления к бетону, дереву или пластиковым поверхностям - только к профилям STRUT
• Запрещено применять в условиях температур выше +120 C - возможна потеря прочности покрытия
• Не рекомендован для внешних установок без дополнительной герметизации - цинк со временем выгорает под UV-лучами
• Не заменяет анкерные болты или сварные соединения там, где необходима максимальная жесткость

Примеры использования

• Фиксация кабельных лотков к потолочным профилям STRUT в серверной комнате
• Крепление вентиляционных каналов к стеновым направляющим в промзоне
• Установка распределительных щитов на вертикальных стойках STRUT в электрощитовой
• Подвеска светильников и трубопроводов в торговых центрах

Практические советы

• Перед монтажом проверьте, что паз в профиле STRUT имеет достаточную ширину - 38 мм головки болта должны свободно входить, но не люфтить
• Используйте шайбы под гайку - особенно при работе с мягкими материалами или при значительных вибрациях
• Для частых демонтажей выбирайте гайки с пластиковыми вставками - предотвращают самопроизвольное откручивание
• Артикул cmz10-sbt-10-040 от IEK совпадает с аналогами других производителей - можно менять в рамках одной системы без переделки
• Храните болты в сухом месте - даже цинковое покрытие теряет эффективность при длительном воздействии влаги
