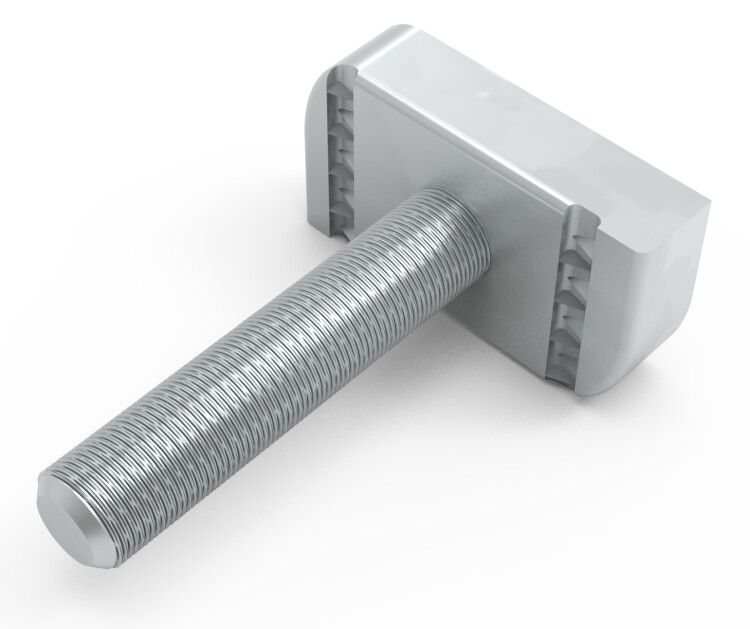

Болт-STRUT М10х60 (уп.20шт) IEK CMZ10-SBT-10-060

Болт STRUT М10х60 от IEK - специализированный крепёж для сборки и фиксации элементов в профильных системах STRUT. Применяется в монтаже кабельных лотков, трубопроводов и оборудования на несущих конструкциях из швеллеров и каналов.

Назначение и область применения

Болт STRUT М10х60 предназначен исключительно для работы с профилями системы STRUT - они имеют T-образный паз, в который вставляется головка болта. После поворота на 90° он фиксируется внутри профиля и позволяет надёжно закрепить любые компоненты: кабельные лотки, воздуховоды, трубы, оборудование, кронштейны и другие элементы. Подходит для промышленного, коммерческого и жилого строительства, где требуется быстрая и модульная сборка.

Технические характеристики

• Резьба: M10 - метрическая, шаг 1,5 мм; совместима со стандартными гайками и шайбами M10
• Длина: 60 мм - измеряется от нижней плоскости головки до конца резьбы
• Ширина головки: 38 мм - обеспечивает удержание в пазу STRUT-профиля
• Материал: углеродистая сталь - высокая прочность на растяжение и срез
• Покрытие: гальваническое цинкование - защищает от коррозии, сохраняет внешний вид при эксплуатации в помещениях и слегка влажной среде

Совместимость и монтаж

Болт STRUT М10х60 совместим с профилями STRUT стандарта 1" (25,4 мм) и 1½" (38,1 мм) по ширине паза. Головка болта должна свободно входить в паз до поворота. Для установки:

1. Вставьте головку болта в T-паз профиля.
2. Поверните болт на 90° - головка запирается в пазу.
3. Закрутите гайку M10 снизу, используя шайбу и/или контргайку при необходимости.

Не применяйте с другими типами профилей (например, U-образными или круглыми), так как головка не зафиксируется.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и коррозионной стойкости, характерным для промышленного крепежа. Соответствует ГОСТ 1759-70 (для болтов класса точности C) и ISO 4014. Цинковое покрытие соответствует DIN EN ISO 4042.

Преимущества

• Фиксация без сверления - монтаж возможен уже на собранной конструкции
• Высокая нагрузочная способность - выдерживает значительные статические и динамические усилия
• Устойчивость к коррозии - цинковое покрытие продлевает срок службы в условиях повышенной влажности
• Обратимый монтаж - можно демонтировать и переустановить без потери функциональности

Ограничения применения

• Не подходит для наружной эксплуатации в агрессивных средах (морской воздух, химикаты, солевые растворы) - цинковое покрытие недостаточно для таких условий
• Не используется в качестве анкерного крепежа - требует наличия STRUT-профиля
• Не рекомендован для частых вибрационных нагрузок без дополнительной фиксации (например, контргайки)

Примеры использования

• Крепление кабельных лотков к потолочному STRUT-профилю в офисном здании
• Фиксация воздушных рукавов HVAC на вертикальных стойках в промзоне
• Установка распределительных щитов на стеновой панели из STRUT-конструкции
• Подвеска светильников и технологического оборудования в складских комплексах

Практические советы

• Перед монтажом проверьте внутреннюю ширину паза профиля - она должна быть не менее 38 мм, чтобы головка болта вошла без усилия
• Используйте шайбы под гайку для равномерного распределения нагрузки и предотвращения деформации материала
• Для вибрационных участков (станки, насосы) всегда применяйте контргайку или самоблокирующиеся элементы
• Болт STRUT М10х60 от IEK - один из самых распространённых вариантов в России; замена аналогичных изделий других брендов возможна, но проверяйте соответствие размеров головки и резьбы
