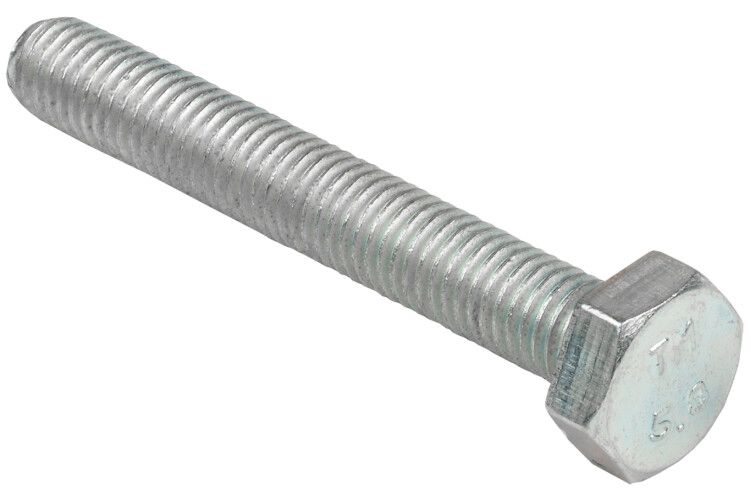

Болт с шестигранной головкой М10х60 (уп.30шт) IEK CLP1M-B-10-60

Болт шестигранный М10х60 от IEK (артикул clp1m-b-10-60) - универсальный крепёж из стали с гальваническим цинковым покрытием, предназначенный для сборки электроустановочных конструкций, таких как кабельные лотки, короба и направляющие профили. Этот болт обеспечивает надёжное соединение при монтаже на металлические и бетонные основания.

Назначение и область применения

Болт шестигранный М10х60 используется для фиксации кабельных лотков, коробов, стоек и других элементов электромонтажных систем друг к другу или к несущим конструкциям - стенам, потолкам, рамам оборудования. Подходит для внутренних помещений с умеренной влажностью, где требуется прочное, долговечное соединение без сварки.

Технические характеристики

• Метрический размер резьбы: M10 - диаметр резьбовой части 10 мм, шаг резьбы стандартизирован (по ГОСТ 9150);
• Общая длина: 60 мм - из них часть резьбы не доходит до головки (неполная резьба), что позволяет лучше распределить нагрузку;
• Материал: углеродистая сталь - высокая механическая прочность, выдерживает значительные усилия на срез и растяжение;
• Размер ключа: 17 мм - соответствует стандартному гаечному ключу №17 для удобного затягивания;
• Покрытие: гальваническое цинкование - защищает от коррозии, сохраняет внешний вид и срок службы до 20 лет при нормальных условиях;
• Тип головки: шестигранная - обеспечивает равномерный момент затяжки и предотвращает проскальзывание инструмента.

Совместимость и монтаж

Болт шестигранный М10х60 совместим с гайками M10 и шайбами того же размера. Для установки требуются отверстия диаметром 10–10,5 мм в соединяемых деталях. Учитывайте толщину материала - при использовании с лотками рекомендованная суммарная толщина соединяемых элементов не должна превышать 45–50 мм, чтобы резьба полностью вошла в гайку. Не используйте с пластиковыми или мягкими композитными материалами без предварительной подготовки отверстий и установки вставок.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 7798-70 для болтов с шестигранной головкой. Цинковое покрытие соответствует классу защиты по ГОСТ 9.306. Применяется в электромонтажных работах согласно ПУЭ и СП 31-110-2003 для кабельных систем.

Преимущества

• Высокая механическая прочность благодаря стальной основе - выдерживает вибрацию и динамические нагрузки;
• Цинковое покрытие снижает риск окисления даже при периодическом контакте с влагой;
• Неполная резьба увеличивает срок службы соединения, так как не нагружена при затяжке;
• Широко распространённый размер - легко заменить или дополнить другими элементами из серии IEK;
• Подходит для автоматизированных систем монтажа - совместим с пневматическими и электрическими ключами на 17 мм.

Ограничения применения

• Не предназначен для работы в агрессивных средах - например, в химических цехах, на открытых площадках без защиты от осадков;
• Цинковое покрытие не гарантирует защиту при постоянном контакте с морской водой или кислотами;
• Не следует использовать вместо анкерных болтов при креплении к бетону без предварительно установленных втулок или закладных элементов;
• Запрещено применять при температуре выше +120 C - возможна потеря прочностных характеристик стали и повреждение покрытия.

Примеры использования

• Фиксация секций кабельных лотков друг к другу через перфорацию;
• Крепление кронштейнов для подвесных каналов к стеновым плитам;
• Сборка стоек для распределительных щитов и шкафов;
• Установка заземляющих перемычек между металлическими корпусами оборудования.

Практические советы

• Перед монтажом проверьте глубину отверстия - она должна позволять резьбе войти в гайку минимум на три полных витка;
• Используйте плоские и пружинные шайбы при работе на вибрирующих конструкциях - это продлит срок службы соединения;
• Не переусердствуйте при затяжке - максимальный крутящий момент для M10 составляет около 35 Нм; превышение может повредить резьбу или сломать болт;
• Для массового монтажа рекомендуется заказывать болты в комплекте с подходящими гайками и шайбами - это экономит время и исключает несовместимость;
• Артикул clp1m-b-10-60 от IEK часто встречается в каталогах для электромонтажа - он является стандартным решением для большинства проектов в жилых и коммерческих зданиях.
