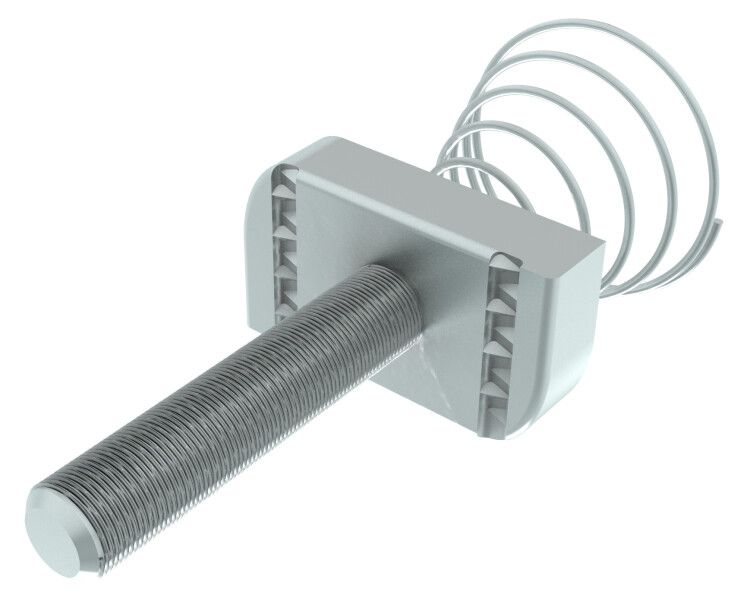

Болт-STRUT с конусной пруж. М10х30 (уп.50шт) IEK CMZ13-SBT-10-030

Болт STRUT с конусной пружиной М10х30 от IEK - надёжный элемент для сборки и крепления в профилях STRUT-системы. Артикул cmz13-sbt-10-030 обеспечивает быстрый и устойчивый монтаж без дополнительных крепёжных деталей.

Назначение и область применения

Болт STRUT с конусной пружиной М10х30 предназначен для крепления оборудования и компонентов внутри профильных систем STRUT. Подходит для установки кабельных лотков, трубопроводов, воздуховодов, шкафов управления и других устройств на несущих профилях с T-образным сечением. Применяется в промышленных объектах, энергетике, транспорте и автоматизации.

Технические характеристики

• Резьба: М10 - метрическая, шаг 1,5 мм, совместима со стандартными гайками и шайбами
• Длина: 30 мм - оптимальна для большинства типовых профилей STRUT
• Ширина головки: 38 мм - обеспечивает плотную посадку в канале профиля
• Материал: сталь - высокая прочность на растяжение и изгиб
• Покрытие: гальваническое цинкование - защищает от коррозии в помещениях с умеренной влажностью

Совместимость и монтаж

Болт STRUT с конусной пружиной М10х30 совместим с любыми профилями STRUT стандарта DIN 4988 и аналогичными T-профилями с шириной канала не менее 38 мм. Для монтажа достаточно вставить болт в профиль до упора - конусная пружина расклинивается и фиксирует его без проворачивания. Гайка затягивается обычным ключом. Не требует предварительного сверления или заклёпочных операций.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и коррозийной стойкости для промышленного оборудования. Соответствует общепринятым нормам безопасности при использовании в электроустановках и технологических линиях. Цинковое покрытие соответствует классу защиты Zn 8/μm по ISO 4042.

Преимущества

• Фиксация без дополнительных элементов - конусная пружина исключает выпадение болта при монтаже
• Ускоряет сборку - не нужна помощь второго работника для удержания болта
• Легко регулируется - можно перемещать болт по профилю даже после частичной затяжки
• Высокая ремонтопригодность - легко заменить при необходимости

Ограничения применения

• Не применяется в условиях постоянного контакта с агрессивными химическими средами - цинковое покрытие недостаточно для морской или кислотной среды
• Не рекомендован для нагрузок выше 150 кг на один болт при динамической нагрузке - требуется проверка расчетной нагрузки для конкретной системы
• Подходит только для профилей с внутренним T-каналом; несовместим с круглыми или прямоугольными трубами без специального крепления

Примеры использования

• Крепление кабельных лотков к потолочному профилю в серверной комнате
• Установка воздушных заслонок на вертикальном струт-стоечном каркасе в HVAC-системе
• Фиксация распределительных щитов на стеновой раме из STRUT-профилей
• Закрепление светильников на подвесных направляющих в производственном цехе

Практические советы

• Перед монтажом проверьте внутреннюю ширину профиля - она должна быть не меньше 38 мм, чтобы головка болта свободно входила
• При затяжке используйте момент 12–15 Нм - перетяжка может повредить резьбу или деформировать пружину
• Для длительной эксплуатации в сыром помещении рассмотрите дополнительную антикоррозийную обработку - например, смазку на базе лития
• Артикул cmz13-sbt-10-030 - идеальный выбор для стандартных задач; для более длинных или тяжёлых конструкций выбирайте болты длиной 50 мм и больше
