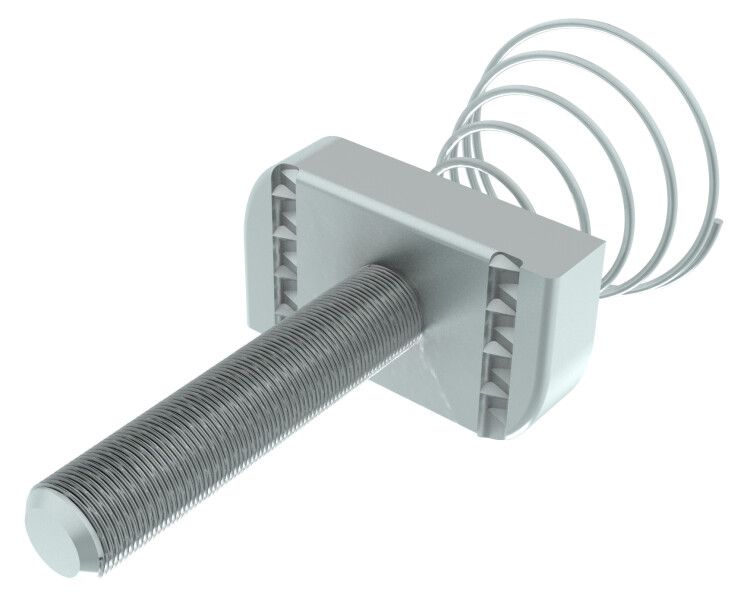

Болт-STRUT с конусной пруж. М10х40 (уп.50шт) IEK CMZ13-SBT-10-040

Болт STRUT с конусной пружиной М10х40 от IEK - надёжный крепёж для сборки и монтажа конструкций на базе STRUT-системы, обеспечивающий быструю и устойчивую фиксацию в профилях благодаря встроенной конусной пружине. Артикул cmz13-sbt-10-040.

Назначение и область применения

Болт STRUT с конусной пружиной М10х40 предназначен для крепления элементов к профилям STRUT-системы - например, к металлическим кабельным лоткам, трубопроводам, воздуховодам, шкафам управления и другому оборудованию. Подходит для монтажа в промышленных, офисных и жилых зонах, где требуется модульная и легко изменяемая система креплений. Благодаря конусной пружине болт автоматически фиксируется внутри профиля, что исключает его выпадение до завинчивания гайки.

Технические характеристики

• Резьба: М10 - метрическая, шаг 1,5 мм, совместима со стандартными гайками и шайбами M10
• Длина: 40 мм - измеряется от нижней плоскости головки до конца резьбы
• Ширина головки: 38 мм - обеспечивает упор в профиль и предотвращает проворачивание
• Материал: сталь - высокая прочность на растяжение и смятие
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности
• Фиксация: конусная пружина - встроенная, не требует доп. деталей

Совместимость и монтаж

Болт STRUT с конусной пружиной М10х40 совместим с любыми профилями STRUT-системы, имеющими стандартную ширину паза 19–20 мм. Для установки достаточно вставить болт в профиль до щелчка - пружина раскроется и зафиксирует его. После этого можно затянуть гайку с помощью обычного ключа на 17 мм. Учитывайте, что длина болта 40 мм подходит для тонких конструкций; при использовании толстых лотков или многослойных креплений может потребоваться более длинный вариант.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и коррозионной стойкости, характерным для промышленного крепежа. Гальваническое цинкование соответствует DIN EN ISO 4042. Не содержит свинец и другие запрещённые вещества. Применим в помещениях с классом защиты IP44 и выше.

Преимущества

• Автоматическая фиксация в профиле - снижает риск потери болта при монтаже на высоте
• Не требует дополнительных фиксаторов - экономит время и комплектующие
• Цинковое покрытие - долговечность даже в средах с колебаниями влажности
• Универсальная резьба M10 - совместима с большинством стандартных крепёжных элементов

Ограничения применения

• Не подходит для крепления в бетон, кирпич или дерево - предназначен только для STRUT-профилей
• Запрещено использовать в агрессивных химических средах (например, в кислотных производствах) - цинковое покрытие не выдерживает длительного воздействия кислот и щелочей
• Не рекомендован для динамических нагрузок с частыми вибрациями без дополнительной контргайки

Примеры использования

• Крепление кабельных лотков к потолочным или стеновым STRUT-конструкциям
• Установка шкафов управления, распределительных щитов на вертикальных стойках
• Подвеска воздуховодов, трубопроводов и кабельных трасс в промышленных цехах
• Сборка временных или мобильных конструкций - например, стоек для освещения или видеокамер

Практические советы

• Перед монтажом проверьте внутреннюю ширину профиля - она должна быть 19–20 мм, чтобы болт свободно входил и фиксировался
• При необходимости увеличить усилие затяжки используйте гайку с пластиковым вставным замком или контргайку
• Не перетягивайте болт - максимальный момент затяжки для М10 составляет около 18 Нм
• Артикул cmz13-sbt-10-040 идеально сочетается с другими изделиями серии IEK STRUT - все элементы системы взаимозаменяемы
• Храните в сухом месте - хотя покрытие защищает от коррозии, длительное воздействие воды снижает срок службы
