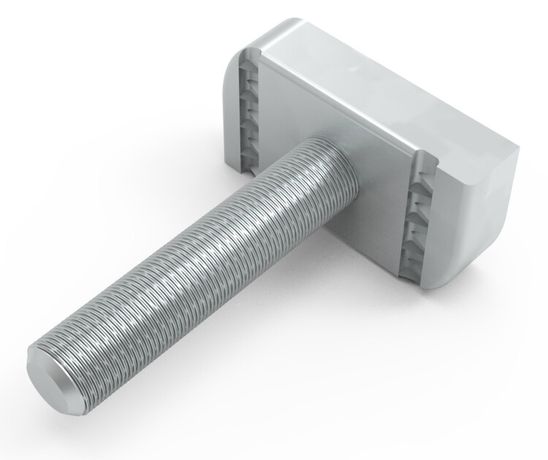

Болт-STRUT М10х50 (уп.20шт) IEK CMZ10-SBT-10-050

Болт STRUT М10х50 от IEK - это специализированный крепёж для сборки и фиксации элементов в профильных системах STRUT. Артикул cmz10-sbt-10-050 обеспечивает надёжное соединение между профилями, кабельными лотками и оборудованием в промышленной и энергетической инфраструктуре.

Назначение и область применения

Болт STRUT М10х50 предназначен исключительно для работы в рамках STRUT-систем - модульных конструкций из швеллеров, консолей и стоек. Он используется для крепления кабельных лотков, трубопроводов, воздуховодов, распределительных щитов и другого оборудования к несущим профилям. Применяется в промышленных помещениях, на объектах ЖКХ, в энергетике и транспорте, где требуется быстрая и жёсткая сборка.

Технические характеристики

• Резьба: М10 - метрическая, шаг 1,5 мм, совместима с гайками и крепёжными элементами стандарта ISO
• Длина: 50 мм - оптимальная для большинства типовых профилей STRUT с толщиной стенки до 4–5 мм
• Материал: углеродистая сталь - высокая прочность на растяжение и срез
• Головка: шириной 38 мм - обеспечивает устойчивую посадку в канале профиля без проворачивания
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности и агрессивной среды

Совместимость и монтаж

Болт STRUT М10х50 совместим с любыми профилями STRUT, имеющими T-образный паз шириной не менее 10 мм. Для установки вставьте болт в паз профиля так, чтобы головка вошла в него перпендикулярно, затем поверните на 90° - головка зафиксируется в пазу. После этого затяните гайку снизу. Убедитесь, что глубина паза позволяет полностью поместить головку - иначе возможен перекос или повреждение профиля. Гайка и шайба в комплект не входят - приобретаются отдельно.

Безопасность и стандарты

Произведён в соответствии с требованиями к механической прочности и коррозионной стойкости, характерным для промышленного крепежа. Соответствует ГОСТ 1759-70 (для болтов класса точности C) и рекомендациям IEC 61537 для крепежа в электроустановках. Цинковое покрытие соответствует DIN EN ISO 4042.

Преимущества

• Уникальная форма головки предотвращает проворачивание внутри паза - не требуются дополнительные зажимы
• Цинковое покрытие увеличивает срок службы в сравнении с обычной сталью, особенно в сырых помещениях
• Высокая точность изготовления гарантирует свободную, но плотную посадку в профиль
• Подходит для частых демонтажей - резьба сохраняет целостность после нескольких циклов сборки

Ограничения применения

• Не применяется вне STRUT-систем - не подходит для крепления к бетону, дереву или листовым материалам без предварительного сверления
• Не рассчитан на динамические нагрузки выше 150 Н - не используйте для вибрирующего оборудования без дополнительной фиксации
• Запрещено использовать в агрессивных химических средах (например, в кислотных производствах) - цинк подвержен растворению
• Не заменяет анкерные болты или закладные детали - не выдерживает значительные ударные и изгибающие моменты

Примеры использования

• Фиксация кабельных лотков к потолочному профилю в серверной комнате
• Крепление распределительного щита к вертикальной стойке STRUT в электрощитовой
• Установка воздуховода на несущий профиль в промзоне
• Монтаж светильников на консольные кронштейны в производственном цехе

Практические советы

• Перед монтажом проверьте внутреннюю ширину паза профиля - она должна быть минимум 10,5 мм, иначе головка не войдёт
• Используйте гайки M10 с плоской шайбой - они равномерно распределяют нагрузку и предотвращают деформацию профиля
• При необходимости регулировки положения болта - не выворачивайте его полностью; достаточно слегка повернуть головку, чтобы освободить её из паза
• Для длительной эксплуатации в условиях высокой влажности допустимо дополнительно смазывать резьбу антикоррозийной paste (например, WD-40 Specialist Corrosion Inhibitor)
• Артикул cmz10-sbt-10-050 - идеальный выбор для стандартных задач. Для более длинных или коротких решений выбирайте другие длины в серии STRUT от IEK.
