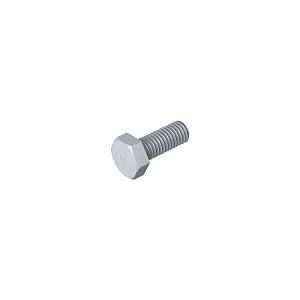

Болт с шестигранной головкой M8х20 мм | 3156728 OBO Bettermann SKS M8x20 ZL

Болт с шестигранной головкой M8x20 мм от OBO BETTERMANN (арт. 3156728 / SKS M8x20 ZL) предназначен для надёжного крепления элементов кабеленесущих систем. Его класс прочности 8.8 и цинк-ламельное покрытие обеспечивают долговечность даже в условиях повышенной влажности.

Назначение и область применения

Болт с шестигранной головкой M8x20 мм используется исключительно для сборки кабеленесущих систем - лотков, каналов, стоек и других компонентов, где требуется высокая механическая устойчивость. Подходит для фиксации кронштейнов, соединений между секциями и крепления к стенам/потолкам через металлические профили. Применяется в промышленных объектах, офисах, телекоммуникационных узлах и на производствах с жёсткими требованиями к организации проводки.

Технические характеристики

• Метрический размер резьбы: M8 - диаметр резьбы 8 мм, шаг 1,25 мм (стандартный для кабеленесущих систем)
• Длина болта: 20 мм - измеряется от нижней поверхности головки до конца резьбы
• Класс прочности: 8.8 - обеспечивает предел прочности ~800 МПа и предел текучести ~640 МПа; подходит для нагрузок, характерных для кабельных трасс
• Тип резьбы: полная - резьба проходит по всей длине стержня, что позволяет использовать гайку в любом положении
• Размер ключа: 13 мм - соответствует стандартному гаечному ключу №13
• Покрытие: цинк-ламельное - слой цинка с ламельной структурой, повышает коррозионную стойкость в сравнении с обычным гальваническим цинком

Совместимость и монтаж

Болт совместим с гайками M8 и шайбами, подходящими под диаметр 8 мм. Для монтажа в кабеленесущие системы LKS от OBO BETTERMANN рекомендовано использовать болты именно этого типа - они точно соответствуют посадочным местам в профилях и кронштейнах. Установка выполняется стандартным ключом на 13 мм. Не требует предварительного сверления отверстий в металлических деталях систем LKS - резьба нарезается при затяжке в самонарезающие отверстия.

Безопасность и стандарты

Изделие изготовлено в соответствии с DIN 933 - европейским стандартом для болтов с полной резьбой и шестигранной головкой. Класс прочности 8.8 соответствует ISO 898-1. Цинк-ламельное покрытие соответствует требованиям к защите от коррозии в помещениях с умеренной влажностью, но не предназначено для постоянного контакта с открытой водой или агрессивными химическими средами.

Преимущества

• Высокая механическая прочность благодаря классу 8.8 - выдерживает значительные нагрузки при монтаже длинных трасс
• Цинк-ламельное покрытие увеличивает срок службы в сравнении с обычным цинком, особенно в условиях перепадов температур
• Полная резьба позволяет легко регулировать глубину крепления без потери качества соединения
• Стандартный размер ключа 13 мм - совместим с большинством инструментов на площадках
• Оптимальная длина 20 мм - достаточна для плотного соединения без лишнего выступа

Ограничения применения

• Не применяется для крепления в бетон или кирпич - требует заранее подготовленной резьбы или металлической основы
• Не подходит для внешних установок под открытым небом - цинк-ламельное покрытие не гарантирует защиту от морской соли, кислотных осадков или постоянного воздействия воды
• Не следует использовать вместо анкеров или болтов с распорными механизмами - он не создаёт силового зажима в пористых материалах
• Запрещена замена на более слабые болты (например, класса 4.6 или 5.8) - риск деформации при нагрузке

Примеры использования

• Фиксация вертикальных стоек в системе LKS от OBO BETTERMANN
• Соединение двух горизонтальных лотков друг с другом
• Крепление переходных элементов и угловых соединителей
• Установка кронштейнов для подвески кабельных каналов к металлическому каркасу

Практические советы

• Перед монтажом проверьте, чтобы отверстие в профиле было чистым - грязь или заусенцы снижают качество нарезания резьбы
• Не переусердствуйте с моментом затяжки - болт класса 8.8 можно перегрузить, и тогда резьба в профиле будет повреждена
• Для длительных трасс используйте одинаковые болты по типу и длине - это упрощает обслуживание и диагностику
• Если нужна дополнительная защита от коррозии - комбинируйте этот болт с пластиковыми колпачками или герметиками на основе силикона
• Артикулы 3156728 и SKS M8x20 ZL - это один и тот же продукт; различаются лишь форматы обозначения в каталогах OBO BETTERMANN и партнёрских системах
