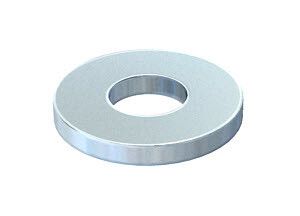

Шайба M8 (WS D16 G) | 3402088 OBO Bettermann 966 G

Шайба M8, тип WS M8 D16 G от OBO Bettermann - металлическая прокладка стандарта DIN 125, предназначенная для равномерного распределения нагрузки при креплении болтов М8. Упаковка содержит 100 штук, что удобно для массового монтажа. Артикулы 966 m8 g и 3402088 соответствуют серийной продукции LKS.

Назначение и область применения

Шайба M8, тип WS M8 D16 G используется для увеличения площади опоры под гайкой или головкой болта, предотвращая деформацию поверхностей крепления. Подходит для соединений из стали, алюминия, пластика и других материалов, где требуется надёжное распределение усилия. Применяется в машиностроении, сборке оборудования, монтаже электрощитов, кабельных трасс и на объектах энергетики.

Технические характеристики

• Размер резьбы: М8 - совместима с болтами и винтами с метрической резьбой М8
• Внутренний диаметр: 8,4 мм - обеспечивает свободную посадку на болт М8 без зазора
• Наружный диаметр: 16 мм - достаточна для эффективного распределения нагрузки
• Толщина: 1,6 мм - баланс между жесткостью и компактностью
• Материал: сталь - высокая прочность и долговечность
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности
• Тип: форма А по DIN 125 - классическая плоская шайба без фасок

Совместимость и монтаж

Шайба M8, тип WS M8 D16 G совместима с любыми болтами, винтами и гайками стандартной резьбы М8. Для правильного монтажа устанавливается между головкой/гайкой и поверхностью крепления. Не требует специальных инструментов - монтируется вручную или с помощью обычного ключа. Гальваническое цинкование сохраняет целостность при затяжке до нормативных моментов.

Безопасность и стандарты

Изготовлена в соответствии с DIN 125 - европейским стандартом для плоских шайб формы А. Соответствие гарантирует точность геометрии, механическую однородность и безопасность эксплуатации в ответственных соединениях.

Преимущества

• Высокая прочность стали обеспечивает работу под значительными нагрузками
• Цинковое покрытие продлевает срок службы в агрессивных средах
• Упаковка по 100 штук снижает расходы на транспортировку и хранение
• Стандартная форма А позволяет использовать вместо аналогов от других производителей

Ограничения применения

• Не предназначена для применений с динамическими или ударными нагрузками - для них нужны пружинные или зубчатые шайбы
• Цинковое покрытие не выдерживает длительного контакта с морской водой или кислотами - в таких условиях рекомендуется нержавеющая сталь
• Не подходит для креплений с резьбой менее М8 - внутренний диаметр 8,4 мм исключает использование с М6

Примеры использования

• Фиксация кабельных каналов к стенам через металлические кронштейны
• Сборка корпусов электрощитов с использованием болтов М8
• Крепление оборудования на производственных линиях
• Монтаж светильников и распределительных устройств

Практические советы

• Перед установкой проверьте, чтобы болт проходил через отверстие шайбы без усилия - при заклинивании возможна повреждение покрытия
• При работе с мягкими материалами (например, пластиком или древесиной) используйте шайбу обязательно - она предотвратит проваливание головки болта
• Для многократной сборки-разборки замените шайбу после каждого 3–5 циклов - даже при хорошем покрытии происходит износ контактной поверхности
• Артикул 966 m8 g и 3402088 - один и тот же продукт; различаются лишь форматы номеров в системах учёта
