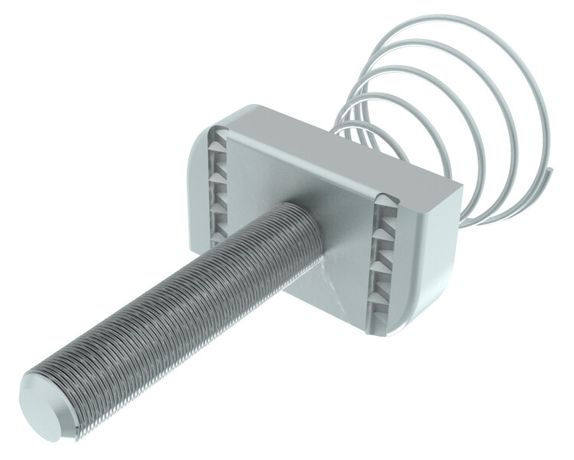

Болт-STRUT с конусной пруж. М12х30 (уп.50шт) IEK CMZ13-SBT-12-030

Болт STRUT с конусной пружиной М12х30 от IEK - надёжный элемент для быстрой сборки и фиксации оборудования в STRUT-системах. Артикул cmz13-sbt-12-030 обеспечивает устойчивую посадку в профилях благодаря специальной пружине, исключающей проворачивание при установке.

Назначение и область применения

Болт STRUT с конусной пружиной М12х30 предназначен для крепления компонентов внутри STRUT-систем - профильных направляющих, используемых в промышленной автоматизации, энергетике и телекоммуникациях. Подходит для монтажа кабельных лотков, трубопроводов, шкафов управления, вентиляционного оборудования и других устройств, требующих жёсткой и регулируемой фиксации.

Технические характеристики

• Резьба: М12 - метрическая, шаг резьбы соответствует ГОСТ 9150;
• Длина болта: 30 мм - измеряется от нижней плоскости головки до конца резьбы;
• Ширина головки: 38 мм - позволяет плотно заходить в канал STRUT-профиля;
• Материал: сталь - обеспечивает высокую механическую прочность;
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Фиксация: конусная пружина - автоматически зажимается в профиле при введении болта, предотвращая выпадение перед затяжкой.

Совместимость и монтаж

Болт совместим со всеми стандартными STRUT-профилями с шириной внутреннего канала не менее 38 мм. Для монтажа:

• Вставьте болт в профиль до упора - пружина должна свободно войти в канал;
• Удерживайте болт рукой или плоскогубцами, чтобы он не выскочил;
• Закрутите гайку до нужного момента - пружина остаётся в профиле и не препятствует затяжке;
• Не требуется предварительное сверление или заклепывание - система работает без дополнительных крепёжных элементов.

Безопасность и стандарты

Производится в соответствии с требованиями к качеству и безопасности промышленных крепёжных изделий. Цинковое покрытие соответствует DIN EN ISO 4042. Продукт не содержит опасных веществ в количествах, превышающих нормы RoHS.

Преимущества

• Автоматическая фиксация - снижает риск потери болта при работе на высоте или в труднодоступных местах;
• Высокая нагрузочная способность - выдерживает значительные осевые и боковые усилия;
• Легкость замены - можно демонтировать и переустановить без повреждения профиля;
• Устойчивость к коррозии - продлевает срок службы в помещениях с повышенной влажностью или на открытых площадках.

Ограничения применения

• Не применяется в системах с динамическими вибрационными нагрузками выше класса VIB-3 без дополнительной контргайки;
• Не рекомендован для постоянного контакта с химически активными жидкостями (например, кислотами, щелочами) - даже цинковое покрытие имеет ограниченную стойкость;
• Подходит только для профилей с прямоугольным сечением; несовместим с круглыми или фигурными направляющими.

Примеры использования

• Крепление кабельных лотков к потолочному STRUT-каркасу в серверной комнате;
• Фиксация воздуховода к стеновой рейке в промышленном цехе;
• Установка распределительного щита на вертикальной STRUT-стойке в подстанции;
• Монтаж светильников на подвесных конструкциях в торговых залах.

Практические советы

• Перед монтажом проверьте, что внутренняя ширина профиля соответствует ширине головки болта - 38 мм. Нестандартные профили могут не позволить болту полностью войти;
• Для частых перенастроек системы выбирайте болты с конусной пружиной вместо обычных Т-болтов - они удобнее и безопаснее;
• Не используйте ударные отвертки при завинчивании - это может повредить пружину или деформировать резьбу;
• Артикул cmz13-sbt-12-030 идеально сочетается с другими элементами серии IEK STRUT - все детали имеют взаимозаменяемые размеры.
