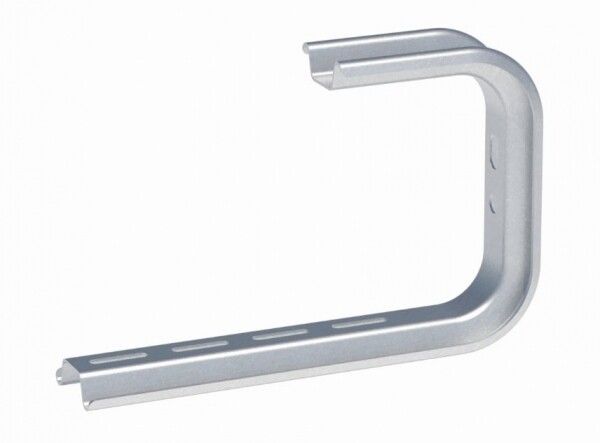

Профиль Омега С-образный осн.100 1.5мм EKF OMPC100

Профиль C-Омега 100 мм, толщина 1,5 мм от EKF - это стальной оцинкованный I-профиль, предназначенный для крепления кабельных лотков EKF-Line на стенах и потолках. Артикул ompc100 обеспечивает прочную основу для прокладки кабелей в промышленных, медицинских и общественных зонах.

Назначение и область применения

Профиль C-Омега 100 мм, толщина 1,5 мм используется для фиксации металлических кабельных лотков шириной до 100 мм. Подходит для монтажа в помещениях с высокими требованиями к надежности: производственные цеха, больницы, лаборатории, школы, офисы и жилые комплексы. Применяется там, где требуется устойчивая, долговечная и легко монтируемая система крепления кабелей.

Технические характеристики

• Тип профиля: I-профиль (форма напоминает букву “C” с расширением внизу)
• Ширина канала: 100 мм - соответствует стандартной ширине кабельных лотков EKF-Line
• Толщина материала: 1,5 мм - оптимальная для баланса между жесткостью и весом
• Материал: сталь оцинкованная с горячим цинкованием - защищает от коррозии даже во влажной среде
• Несущая способность: 55 кН - выдерживает значительные нагрузки от заполненного лотка и внешних воздействий
• Покрытие: горячий цинк - более стойкий, чем гальванический, подходит для агрессивных условий
• Цвет: 7035 (серый матовый) - совпадает с цветовой гаммой лотков EKF-Line
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Профиль C-Омега 100 мм, толщина 1,5 мм совместим с кабельными лотками серии EKF-Line. Крепление осуществляется через предварительно выполненные отверстия под анкерные болты или шпильки M10. Для фиксации лотка используйте стандартный комплект метизов WGM6x16 - он входит в комплектацию лотков и обеспечивает плотное и надежное соединение. Профиль можно крепить как к вертикальной поверхности (стене), так и к горизонтальной (потолку). Консольная часть позволяет использовать его как кронштейн для установки на стену без дополнительных элементов.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, применяемым в промышленном электрооборудовании. Горячее цинкование обеспечивает соответствие ГОСТ 14918 и ISO 1461. Несущая способность 55 кН подтверждена испытаниями на статическую нагрузку.

Преимущества

• Удобная перфорация под M10 - ускоряет монтаж и исключает необходимость сверления на месте
• Высокая несущая способность - безопасно работает с полностью заполненными лотками
• Оцинкованная сталь - не требует дополнительной защиты, служит десятилетиями даже в сырых условиях
• Единая цветовая гамма с лотками EKF-Line - эстетично и упрощает сборку
• Поддерживается рекомендованным ассортиментом EKF - гарантирует совместимость всех компонентов системы

Ограничения применения

• Не предназначен для крепления тяжелых оборудования (например, трансформаторов, щитов) - только для кабельных лотков
• Не следует использовать в средах с постоянным контактом с кислотами, щелочами или соляными туманами - цинк может разрушаться
• Толщина 1,5 мм достаточна для большинства задач, но при экстремальных динамических нагрузках (вибрация станков) стоит рассмотреть усиленные профили

Примеры использования

• Фиксация лотков в цехах с конвейерами - для прокладки силовых и сигнальных кабелей
• Монтаж в больницах - для организации кабельных трасс в операционных и диагностических отделениях
• Образовательные учреждения - прокладка сетевых и AV-кабелей в аудиториях и лабораториях
• Жилые дома и офисы - скрытая прокладка кабелей в коридорах и технических этажах

Практические советы

• Перед монтажом проверьте посадочный диаметр лотка - он должен точно соответствовать 100 мм
• Используйте анкерные болты с подходящей глубиной заделки в основание (бетон, кирпич)
• При монтаже на потолок соблюдайте шаг крепления не более 1,5 м - особенно при длинных участках
• Для избежания провисания лотка при большой длине - устанавливайте профиль каждые 1–1,2 м
• Не забудьте закрыть торцы лотков специальными заглушками - это повышает безопасность и снижает риск попадания пыли
