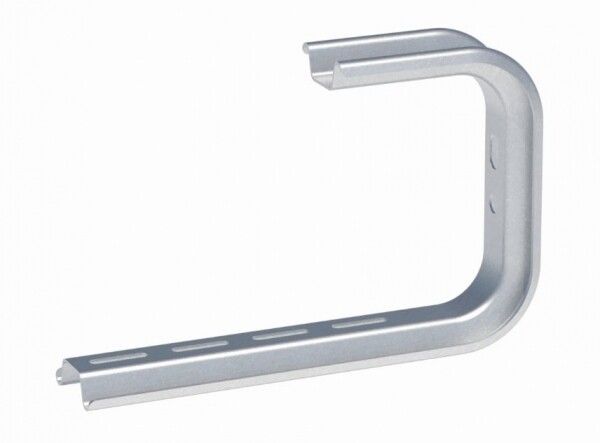

Профиль Омега С-образный осн.150 1.5мм EKF OMPC150

Профиль C-Омега 150, толщина 1.5мм от EKF - это стальной подвесной элемент из оцинкованной стали, предназначенный для крепления кабельных лотков EKF-Line к стенам или потолкам. Артикул ompc150 обеспечивает прочную фиксацию лотков шириной до 150 мм в условиях промышленного, медицинского и общественного строительства.

Назначение и область применения

Профиль C-Омега 150, толщина 1.5мм используется для монтажа металлических кабельных лотков в системах распределения силовых и слаботочных кабелей. Применяется там, где требуется жесткая, долговечная и легко монтируемая опора - например, в цехах, больницах, лабораториях, школах и офисных зданиях. Подходит как для горизонтального, так и вертикального крепления.

Технические характеристики

• Тип изделия: подвесной профиль
• Форма профиля: I-образный (C-Омега)
• Ширина канала: 150 мм
• Толщина материала: 1,5 мм
• Материал: сталь с горячим цинкованием
• Покрытие: горячий цинк (защита от коррозии)
• Цвет: 7035 (серый матовый)
• Несущая способность: 44 кН
• Гарантийный срок: 36 месяцев
• Крепление лотка: винтовое через перфорацию
• Сфера применения: промышленность, медицина, наука, образование, гражданское строительство

Совместимость и монтаж

Профиль C-Омега 150, толщина 1.5мм совместим с кабельными лотками серии EKF-Line. Крепление осуществляется с помощью стандартного комплекта метизов WGM6x16 - они входят в комплект лотков и подходят по диаметру отверстий в профиле. Профиль имеет перфорацию под анкерные болты или шпильки M10, что позволяет закрепить его к бетонной, кирпичной или металлической поверхности. Консольная часть профиля позволяет устанавливать его как на стену, так и в профильную систему (например, в раму или направляющую).

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Горячее цинкование обеспечивает соответствие ГОСТ 14918 и ISO 1461. Несущая способность 44 кН подтверждает безопасность при работе с тяжелыми кабельными трассами.

Преимущества

• Высокая несущая способность - выдерживает крупногабаритные лотки с плотной укладкой кабелей
• Устойчивость к коррозии благодаря горячему цинку - подходит для сырых и агрессивных сред
• Перфорация под M10 упрощает установку и исключает необходимость сверления
• Совместимость с лотками EKF-Line - гарантирует точное и быстрое соединение
• Жесткая I-форма предотвращает прогиб даже при длинных участках

Ограничения применения

• Не предназначен для крепления тяжелых технологических трубопроводов или оборудования - только кабельные лотки
• Рекомендовано использовать только с крепежом WGM6x16; другие метизы могут не обеспечить нужной фиксации
• Не следует применять в средах с постоянным воздействием открытого пламени или температурой выше +80 C
• При монтаже на гипсокартон требуются специальные дюбели-бабочки или усиленные крепления

Примеры использования

• Крепление лотков в цехе с автоматизированными станками - для защиты кабелей от механических повреждений
• Запитка освещения и оборудования в операционной - за счет коррозионной стойкости и чистоты исполнения
• Распределение сетей связи в учебном корпусе - удобный монтаж на потолочные решетки
• Обустройство кабельных трасс в административных зданиях - сочетание прочности и эстетики цвета 7035

Практические советы

• При монтаже на стену используйте анкерные болты M10 с глубиной заделки не менее 50 мм в бетон
• Расстояние между точками крепления профиля - максимум 1,5 м, особенно при заполнении лотка более чем на 60%
• Проверьте посадочный диаметр отверстий в лотке - он рассчитан именно под WGM6x16, другие метизы могут не войти
• Если профиль используется как консоль, убедитесь, что точка крепления к стене находится точно под центром тяжести лотка
• Для длинных трасс рекомендуется комбинировать профиль C-Омега 150 с поддерживающими кронштейнами - это снижает риск провисания
