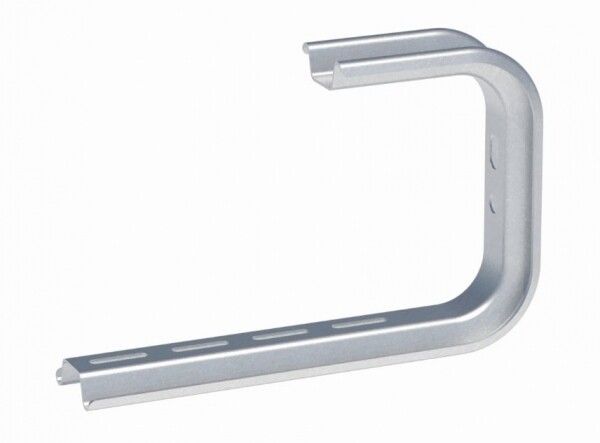

Профиль Омега С-образный осн.200 1.5мм EKF OMPC200

Профиль C-Омега 200 1.5 мм от EKF - это стальная оцинкованная консоль для крепления кабельных лотков к стене или потолку. Продукт из серии EKF-Line рассчитан на промышленные и общественные объекты, обеспечивает жесткую фиксацию лотков шириной до 200 мм и совместим с типичными системами крепления. Артикул ompc200 соответствует стандартной толщине 1,5 мм и несущей способности 36 кН.

Назначение и область применения

Профиль C-Омега 200 1.5 мм предназначен для монтажа металлических кабельных лотков в системах распределения силовых и слаботочных кабелей. Подходит для установки на вертикальные поверхности (стены) или горизонтальные (потолки). Используется там, где требуется прочная, долговечная и коррозионностойкая опора - в промышленных цехах, больницах, лабораториях, школах, офисах и других зданиях гражданского назначения.

Технические характеристики

• Тип изделия: подвес / консоль
• Ширина канала: 200 мм - подходит для лотков этой же ширины
• Толщина материала: 1,5 мм - обеспечивает достаточную жесткость при сохранении веса
• Материал: сталь оцинкованная - устойчивость к коррозии за счет гальванического покрытия
• Покрытие: горячий цинк - более долговечный, чем холодный цинк, особенно в агрессивных средах
• Несущая способность: 36 кН - выдерживает значительные нагрузки от заполненных лотков
• Крепление лотка: винтовое - через стандартные отверстия и метизы WGM6x16
• Цвет: 7035 (серый) - цветовой код по RAL, совпадает с другими элементами EKF-Line
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Профиль C-Омега 200 1.5 мм совместим с кабельными лотками серии EKF-Line. Крепится к стене или потолку с помощью анкерных болтов или шпилек M10 - в профиле предусмотрена перфорация под эти крепежи. Лоток фиксируется к профилю стандартным комплектом метизов WGM6x16 (винт + гайка + шайба). Установка выполняется в два этапа: сначала закрепляются профили, затем - лотки. Для точного расположения используйте уровень и разметку по шагу 80–120 см между точками крепления.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного оборудования. Гарантийный срок 3 года подтверждает соответствие внутренним стандартам EKF. Покрытие «горячий цинк» соответствует ГОСТ 14918 и обеспечивает защиту в условиях повышенной влажности и химически активной среды.

Преимущества

• Высокая несущая способность (36 кН) позволяет использовать профиль даже с полностью заполненными лотками
• Перфорация под M10 упрощает монтаж и исключает необходимость сверления
• Оцинкованная сталь с горячим цинком увеличивает срок службы в агрессивных условиях
• Универсальное крепление - можно монтировать как на стену, так и на потолок
• Цвет 7035 гармонирует с остальной продукцией EKF-Line, что важно для эстетики и стандартизации

Ограничения применения

• Не предназначен для крепления тяжелых трубопроводов, воздуховодов или оборудования - только кабельные лотки
• Не рекомендуется для открытых участков с постоянным воздействием осадков без защиты (например, на крыше без козырька)
• Толщина 1,5 мм недостаточна для высоких нагрузок выше 36 кН - при необходимости используйте усиленные профили
• Не совместим с лотками шириной больше 200 мм - возможен прогиб и потеря устойчивости

Примеры использования

• Фиксация лотков в цехах заводов с большим количеством кабелей управления
• Монтаж кабельных трасс в операционных блоках больниц - требуются чистые, безопасные и надежные системы
• Распределение проводки в научных лабораториях с частыми изменениями оборудования
• Обустройство электроснабжения в учебных корпусах и административных зданиях

Практические советы

• При монтаже на бетонную стену используйте анкерные болты M10 длиной не менее 60 мм - этого достаточно для надежного зацепа
• Если лоток будет заполнен плотно, проверьте суммарный вес кабелей - он не должен превышать 36 кН на один профиль
• Для длинных трасс делайте интервал между профилями 1–1,2 м - меньше, если есть изгибы или ответвления
• Проверяйте совместимость с вашими лотками: EKF-Line используются с метизами WGM6x16; другие бренды могут потребовать адаптеры
• При работе в помещениях с высокой влажностью (например, венткамеры) профиль C-Омега 200 1.5 мм - лучший выбор благодаря горячему цинку
