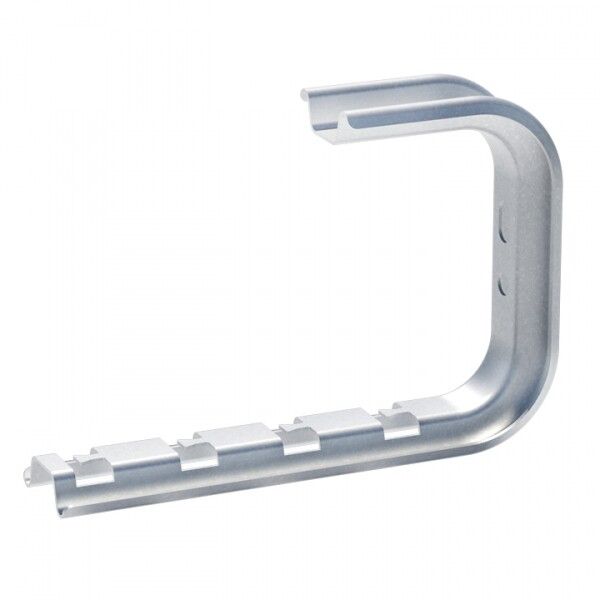

Профиль Омега для проволочного лотка С-образ. осн.200 1.5мм сталь EKF ompcp200

Профиль С-Омега для проволочного лотка 200, сталь 1.5мм от EKF - несущий элемент системы R-Line, обеспечивающий жёсткую основу для сборки проволочных лотков без дополнительных крепёжных деталей. Применяется в кабельных трассах зданий коммерческого, промышленного и инфраструктурного назначения.

Назначение и область применения

Профиль С-Омега для проволочного лотка 200, сталь 1.5мм используется как опора для формирования прямых участков и поворотов проволочных лотков R-Line. Он обеспечивает механическую устойчивость всей конструкции, особенно при нагрузках на кабели. Подходит для внутренней прокладки силовых и слаботочных сетей в офисах, производственных помещениях, логистических центрах и на объектах ЖКХ.

Технические характеристики

• Тип изделия: Перфопрофиль - имеет перфорацию для фиксации проволочных элементов без сварки и винтов.
• Материал: Сталь оцинкованная - защищена от коррозии, долговечна в условиях повышенной влажности.
• Покрытие: Горячий цинк - равномерный слой, устойчивый к механическому воздействию и внешним факторам.
• Совместимость с каналами: 200×100 мм - предназначен исключительно для лотков этого размера.
• Угол: 200 град. - форма профиля соответствует углу изгиба лотка, обеспечивая плавный переход без деформаций.
• Несущая способность: 25 кН - выдерживает значительные весовые нагрузки от кабелей и оборудования.
• Исполнение: Подвесной - монтируется на кронштейны или подвесы, не требует установки на стену.
• Цвет: Светло-серый - совпадает с цветовой гаммой всей серии R-Line, не влияет на функциональность.
• Гарантийный срок: 36 месяцев - подтверждает надёжность материала и технологии производства.

Совместимость и монтаж

Профиль С-Омега для проволочного лотка 200, сталь 1.5мм совместим только с лотками R-Line EKF размером 200×100 мм. Крепление лотка - безвинтовое: проволока продевается через перфорацию профиля и фиксируется путём загиба. Это исключает необходимость в болтах, гайках и инструменте. Монтаж выполняется вручную - достаточно плоскогубцев. Профиль легко режется ножницами по металлу при необходимости подгонки длины.

Безопасность и стандарты

Система R-Line прошла испытания на огнестойкость: при возгорании профиль не теряет форму, не выделяет токсичных веществ и сохраняет несущую способность. Соответствует требованиям к кабельным системам в зданиях с повышенными нормами пожарной безопасности. Гарантия 36 месяцев подтверждает соответствие ГОСТ и международным стандартам качества.

Преимущества

• Лёгкий вес - снижает трудозатраты при транспортировке и монтаже.
• Отсутствие аксессуаров - повороты и ответвления создаются прямо на объекте без заказа специальных комплектующих.
• Высокая прочность - 25 кН позволяют использовать лоток даже при плотной укладке кабелей.
• Запатентованная система крепления - быстрый и надёжный монтаж без инструментов.
• Антискользящая поверхность - предотвращает сдвиг кабелей при вибрации.

Ограничения применения

• Не применяется для наружной прокладки - не рассчитан на прямое воздействие УФ-излучения и осадков.
• Не подходит для лотков другого размера - например, 100×50 или 400×100 мм.
• Не рекомендуется для мест с постоянным контактом с агрессивными химическими средами - хотя оцинкование защищает от влаги, кислоты и щелочи могут повредить покрытие.
• Требует точного соблюдения радиуса изгиба - при слишком малом угле возможна потеря формы профиля.

Примеры использования

• Прокладка кабелей питания и связи в серверных помещениях.
• Обустройство трасс для автоматизации на конвейерах и производственных линиях.
• Монтаж кабелей в многоэтажных административных зданиях с частыми изменениями схемы.
• Временные кабельные трассы на строительных площадках - благодаря простоте демонтажа.

Практические советы

• При проектировании учтите посадочный диаметр - профиль рассчитан именно на 200×100 мм лотки; использование с другими размерами невозможно.
• Для длинных прямых участков (более 8 метров) рекомендуется устанавливать поддерживающие кронштейны с шагом не более 3–4 м.
• При формировании поворотов используйте два профиля - один на входе, второй на выходе - чтобы избежать перегрузки на одном участке.
• Проверьте целостность цинкового покрытия перед монтажом - при наличии сколов лучше заменить профиль, чтобы избежать коррозии со временем.
• Профиль С-Омега для проволочного лотка 200, сталь 1.5мм от EKF можно комбинировать с другими элементами серии EKF-Line - все компоненты взаимозаменяемы.
