Подвес С-образный усиленный для лотка 200 мм | SPVU200 КМ-профиль LO5232

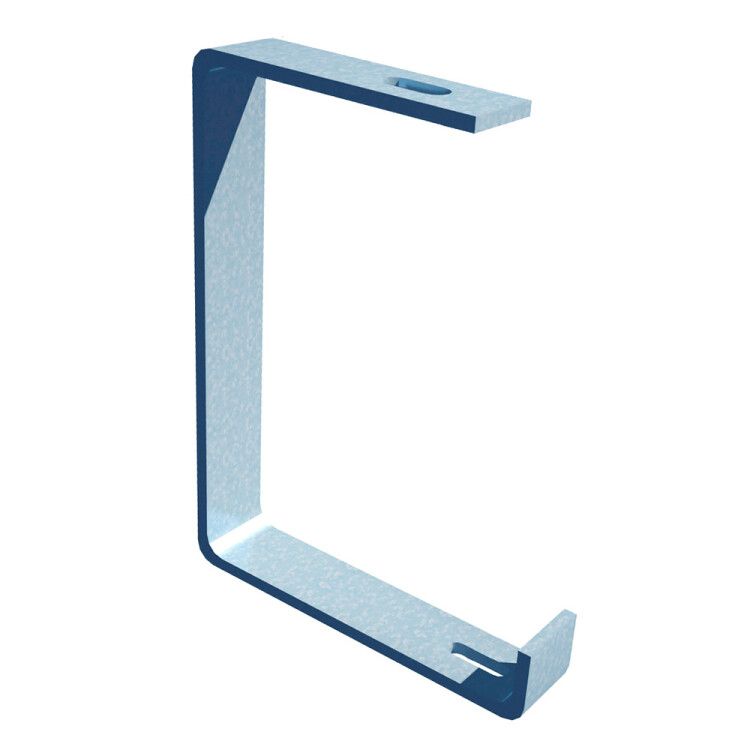

Подвес С-образный усиленный для лотка 200 мм КМ-профиль - это надёжный элемент крепления для металлических кабельных лотков шириной до 200 мм. Изделие обеспечивает устойчивую фиксацию трассы на одной шпильке, подходит для внутренней установки в помещениях и совместимо со всей серией КМ-профиль.

Назначение и область применения

Подвес С-образный усиленный для лотка 200 мм КМ-профиль используется для подвесного монтажа кабельных лотков к потолку или вертикальным поверхностям. Применяется в системах распределения силовых и слаботочных кабелей в офисах, производственных цехах, серверных и других закрытых помещениях. Подходит для лотков серии КМ-профиль и аналогичных профилей с соответствующими габаритами.

Технические характеристики

• Тип: С-образный кронштейн
• Ширина канала: 200 мм - предназначена для лотков этой же ширины
• Максимальная высота канала: 100 мм - максимальная глубина лотка, который можно зафиксировать
• Материал: сталь оцинкованная по методу Сендзимира - обеспечивает равномерное покрытие и долгий срок службы
• Толщина материала: 1,5 мм - повышает жесткость и нагрузочную способность
• Несущая способность: 0,35 Н - допустимая нагрузка на один подвес; требуется расчет суммарной массы лотка и кабелей
• Крепление лотка: винтовое - фиксация через отверстия в боковых стенках лотка болтами
• Цвет: светло-серый - соответствует цветовой гамме изделий КМ-профиль
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - рассчитан на работу в условиях сухих и слабоагрессивных сред, внутри зданий

Совместимость и монтаж

Подвес С-образный усиленный для лотка 200 мм КМ-профиль совместим со всеми лотками серии КМ-профиль и другими металлическими лотками с аналогичными размерами и расположением крепёжных отверстий. Для монтажа требуется одна шпилька М8–М10, которая крепится к перекрытию или стене с помощью анкеров или химических дюбелей. Лоток фиксируется к подвесу двумя винтами через боковые стенки - рекомендуется использовать самонарезающие болты с гроверами для противостояния вибрациям.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Оцинкование по методу Сендзимира соответствует нормам защиты от коррозии для внутренних установок. Не применяется в условиях постоянной влаги, открытых площадок или агрессивных средах (например, химические производства, морской воздух).

Преимущества

• Высокая жёсткость благодаря толщине материала 1,5 мм - снижает прогиб при нагрузке
• Равномерное оцинкование по методу Сендзимира - устойчивость к окислению даже при механическом воздействии
• Простая сборка - требует минимума компонентов: одна шпилька + два винта
• Совместимость с целой серией КМ-профиль - возможность создания модульных трасс без адаптеров

Ограничения применения

• Не предназначен для наружной установки - риск коррозии при повышенной влажности
• Несущая способность всего 0,35 Н - недостаточно для массивных лотков с большим количеством кабелей; требуется использование нескольких подвесов с шагом не более 1,2 метра
• Не подходит для лотков с высотой выше 100 мм - возможен контакт с поверхностью подвеса и потеря устойчивости
• Требуется точное соответствие ширины лотка 200 мм - несовместим с лотками 150 мм или 250 мм без доработки

Примеры использования

• Подвеска кабельных лотков в серверных помещениях с плотной маршрутизацией сетевых кабелей
• Фиксация трассы на потолке в административном здании для питания оборудования и освещения
• Монтаж в производственных цехах с минимальной запылённостью - например, на участках сборки автоматизированных линий

Практические советы

• При использовании нескольких подвесов соблюдайте интервал не более 1,2 м - особенно при заполнении лотка кабелями
• Перед монтажом проверьте посадочный диаметр шпильки - она должна свободно входить в отверстие подвеса без люфта
• Для увеличения прочности используйте пару подвесов на одном уровне - это распределит нагрузку и исключит деформацию
• Не затягивайте винты лотка слишком сильно - это может деформировать тонкий металл корпуса
• Подвес С-образный усиленный для лотка 200 мм КМ-профиль лучше сочетать с такими же элементами из серии КМ-профиль - гарантирует совпадение отверстий и эстетику системы
