Скоба подвеса верхняя 200мм | pv200 EKF

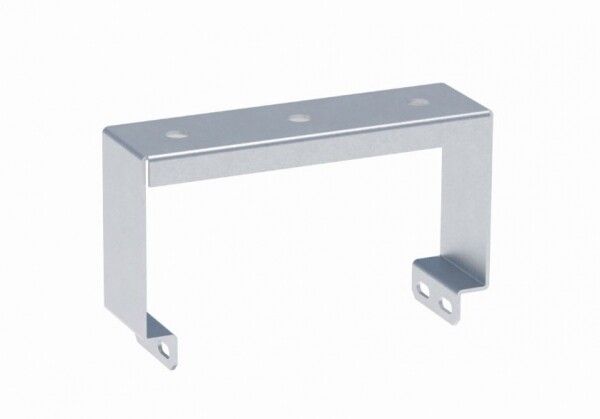

Скоба подвеса верхняя 200 мм (1,5 мм) от EKF - надёжный элемент для крепления кабельных лотков к потолку или перекрытиям. Артикул pv200 предназначен для устойчивой фиксации лотков в промышленных, медицинских и офисных помещениях, где важна долговечность и точность монтажа.

Назначение и область применения

Скоба подвеса верхняя 200 мм (1,5 мм) используется для подвесного крепления металлических кабельных лотков к горизонтальным поверхностям - потолкам, балкам, перекрытиям. Подходит для прокладки силовых и слаботочных кабелей в условиях, требующих жёсткой фиксации и защиты от механических воздействий.

Области применения: промышленные цеха, больницы, лаборатории, школы, административные здания, жилые комплексы. Элемент совместим со всеми типами лотков EKF: листовыми, лестничными и проволочными.

Технические характеристики

• Тип изделия: скоба подвеса верхняя
• Высота подвеса: 200 мм
• Толщина материала: 1,5 мм
• Материал: сталь оцинкованная
• Покрытие: цинк (защита от коррозии)
• Тип крепления: винтовое (к потолку и к лотку)
• Гарантийный срок: 36 месяцев
• Размеры для лотка: 200×100×100 мм - указывают габариты, при которых скоба обеспечивает устойчивую опору

Совместимость и монтаж

Скоба подвеса верхняя 200 мм (1,5 мм) совместима со всеми лотками системы EKF-Line. Крепление осуществляется двумя винтами: один - к несущей поверхности (потолку), второй - к боковой стенке лотка.

Для монтажа требуется сверло подходящего диаметра под анкер или дюбель (диаметр отверстия зависит от типа крепёжа в вашей конструкции). Установка выполняется в два этапа: сначала фиксируется сама скоба к потолку, затем лоток закрепляется на её нижней части болтами через предварительно подготовленные отверстия.

Не используйте скобу для крепления тяжёлых лотков с избыточным заполнением кабелями - максимальная нагрузка рассчитана на стандартную плотность укладки согласно нормам EKF.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем в помещениях с повышенной влажностью и промышленной средой. Цинковое покрытие защищает от коррозии, что продлевает срок службы даже в условиях высокой влажности (например, в медицинских учреждениях или холодильных камерах).

Преимущества

• Увеличенная высота подвеса (200 мм) позволяет легко проходить коммуникациям под лотком - воздуховодам, трубам, кабелям
• Оцинкованная сталь обеспечивает долговечность без дополнительной антикоррозийной обработки
• Винтовое крепление исключает необходимость сварки - снижает время монтажа и риск повреждения покрытия
• Совместимость с лотками всех типов EKF упрощает замену и расширение системы

Ограничения применения

• Не предназначена для установки на несущие конструкции с высокой вибрацией (например, рядом с крупными насосами или компрессорами без демпферов)
• Не рекомендуется использовать в агрессивных химических средах (кислоты, щёлочи) - цинк не выдерживает длительного контакта
• Максимальная нагрузка ограничена прочностными характеристиками стали 1,5 мм; при превышении - возможен прогиб

Примеры использования

• Фиксация лестничного лотка в производственном цехе для прокладки кабелей управления станками
• Подвес кабельного лотка в операционной комнате больницы - обеспечивает доступ к кабелям без препятствий
• Установка в учебном корпусе для организации сетевой инфраструктуры между этажами

Практические советы

• Перед монтажом проверьте, чтобы диаметр отверстия в потолке соответствовал выбранному крепежу - лучше использовать анкерные болты M8–M10
• Если лоток длиннее 4 метров, устанавливайте скобы с шагом не более 1,5 м - это предотвращает провисание
• При использовании нескольких скоб в одной линии - выравнивайте их по уровню, чтобы лоток не был перекошен
• Артикул pv200 - идеальный выбор, когда нужна высота подвеса больше 150 мм, но меньше 300 мм
