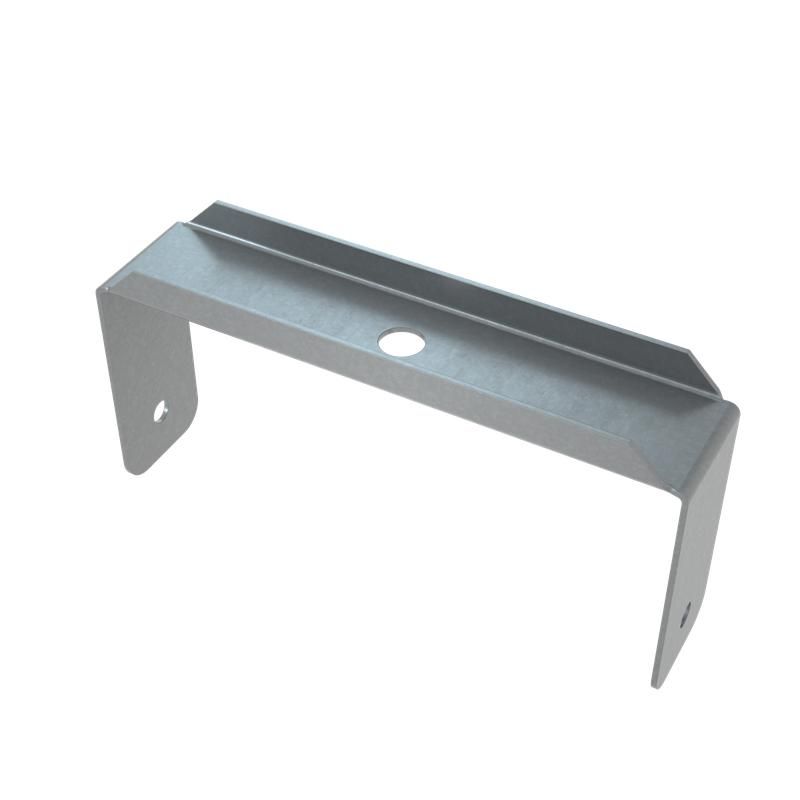

Скоба для подвеса на шпильке КМ-профиль 200 мм Система КМ LO3820

Скоба для подвеса на шпильке 200 миллиметров КМ-профиль - это надёжный элемент крепления для подвеса кабельных трасс на одной шпильке, совместимый со всеми типами металлических лотков серии КМ-профиль. Артикулы lo3820 и sps200 обеспечивают стандартизированную установку в системах распределения кабелей внутри помещений.

Назначение и область применения

Скоба для подвеса на шпильке 200 миллиметров КМ-профиль используется для фиксации кабельных лотков к потолочным или стеновым конструкциям через одну вертикальную шпильку. Применяется в системах прокладки силовых и слаботочных кабелей в помещениях с умеренной влажностью. Подходит для монтажа в офисах, производственных цехах, телекоммуникационных пунктах и других объектах с внутренней инженерной сетью.

Технические характеристики

• Ширина канала: 200 мм - обеспечивает совместимость с лотками соответствующего размера;
• Максимальная высота канала: 100 мм - допустимая толщина борта лотка, который можно зафиксировать;
• Толщина материала: 1,5 мм - гарантирует жёсткость и долговечность при нагрузках;
• Материал: сталь оцинкованная по методу Сендзимира - повышает коррозионную стойкость;
• Защитное покрытие: оцинковка - устойчиво к воздействию влаги и химически нейтральных сред;
• Цвет: светло-серый - соответствует цветовой гамме лотков серии КМ-профиль;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - рассчитана на работу в закрытых помещениях с контролируемым микроклиматом;
• Тип крепления: винтовой - требует предварительного сверления отверстий;
• Тип исполнения: накладной зажим - фиксируется поверх борта лотка без его деформации;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Совместимость с лотками: да - работает со всеми моделями металлических лотков серии КМ-профиль.

Совместимость и монтаж

Скоба для подвеса на шпильке 200 миллиметров КМ-профиль совместима с любыми лотками серии КМ-профиль, имеющими ширину до 200 мм и высоту борта до 100 мм. Для монтажа требуется:

• шпилька М8–M12 (диаметр зависит от нагрузки);
• две гайки и две шайбы для фиксации скобы;
• предварительное сверление отверстий в основании (потолок/стена) под шпильку;
• установка скобы на борт лотка, последующее затягивание гаек с равномерным усилием.

Не рекомендуется использовать с пластиковыми или композитными лотками - форма и жёсткость не позволяют обеспечить плотный контакт.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и имеет сертифицированную огнестойкость. Материал изготовлен по технологии оцинкования Сендзимира - обеспечивает однородное и прочное покрытие, исключающее отслаивание. Соответствует нормам пожарной безопасности для внутренних электромонтажных систем.

Преимущества

• Высокая механическая прочность благодаря толщине 1,5 мм и качественному оцинкованию;
• Простота сборки - не требует специального инструмента, только гаечный ключ;
• Совместимость с целой серией лотков - позволяет собирать системы любой сложности;
• Устойчивость к коррозии - срок службы увеличен за счёт цинкового покрытия;
• Экономия времени при монтаже - одна скoba заменяет два отдельных кронштейна.

Ограничения применения

• Не применяется во внешних условиях - не выдерживает постоянного воздействия осадков и перепадов температур;
• Не подходит для агрессивных сред (химические производства, морской климат, соляные туманы);
• Запрещён монтаж в помещениях с влажностью выше 80% длительное время - риск коррозии на краях;
• Не предназначен для подвеса тяжёлых каналов массой более 40 кг на один элемент - требуется усиленная система крепления.

Примеры использования

• Подвес лотка 200×100 мм в серверной комнате на шпильке, проходящей через потолок;
• Фиксация кабельного канала в производственном цеху рядом с оборудованием;
• Сборка многоуровневой трассы с использованием нескольких скоб и лотков КМ-профиль;
• Монтаж в административных зданиях - для прокладки LAN, CCTV, силовых кабелей.

Практические советы

• Перед монтажом проверьте, чтобы высота борта лотка не превышала 100 мм - иначе скоба не зафиксируется плотно;
• Используйте шайбы большего диаметра при работе с мягкими основаниями (например, гипсокартоном с подложкой);
• При групповом монтаже выставляйте все скобы на одном уровне - это снижает напряжение в лотке;
• Артикулы lo3820 и sps200 взаимозаменяемы - выбирайте по наличию на складе;
• Для длинных участков трассы используйте скобы с шагом не более 1,5 метра - это сохранит плоскостность лотка.
