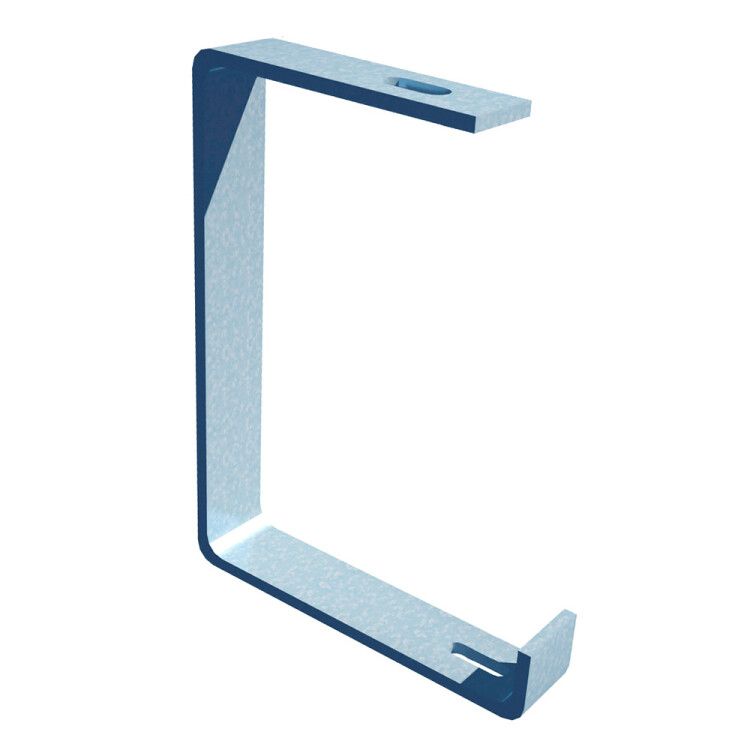

Подвес С-образный для лотка 200 мм | SPV200 КМ-профиль LO0472

Подвес С-образный для лотка 200 мм КМ-профиль - это надёжный элемент крепления для кабельных лотков шириной до 200 мм, предназначенный для монтажа на шпильках к потолочным перекрытиям. Изделие изготовлено из оцинкованной стали и совместимо со всеми типами металлических лотков серии КМ-профиль, обеспечивая устойчивую фиксацию даже при максимальной нагрузке 100 кг.

Назначение и область применения

Подвес С-образный для лотка 200 мм КМ-профиль используется для подвесного монтажа кабельных лотков на вертикальных шпильках. Применяется в системах распределения силовых и слаботочных кабелей внутри зданий. Подходит для установки в помещениях с нормальным и умеренно влажным климатом - например, в офисах, производственных цехах, телекоммуникационных шкафных помещениях, на объектах ЖКХ и энергетики.

Технические характеристики

• Тип кронштейна: С-образный
• Ширина канала: 200 мм - соответствует стандартному размеру лотков КМ-профиль
• Несущая способность: 100 кг - выдерживает вес лотка с кабелями и комплектующими
• Максимальная высота канала: 100 мм - подходит для лотков глубиной до этого значения
• Материал: сталь оцинкованная электрохимическим способом - повышает коррозионную стойкость
• Толщина материала: 5 мм - обеспечивает жесткость и долговечность
• Покрытие: цинк - защищает от ржавчины, сохраняет внешний вид
• Цвет: светло-серый - соответствует цветовой гамме лотков КМ-профиль
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает использование в закрытых помещениях с контролируемой температурой и влажностью
• Тип крепления: винтовой - крепится через отверстия на шпильке гайками
• Совместимость с лотками: универсальная - работает с любыми металлическими лотками, включая продукцию КМ-профиль

Совместимость и монтаж

Подвес С-образный для лотка 200 мм КМ-профиль совместим со всеми типами металлических лотков, имеющими ширину до 200 мм и высоту борта до 100 мм. Монтаж выполняется на одну шпильку M8–M10, которая проходит через центральное отверстие подвеса. Лоток устанавливается сверху на С-образную часть, после чего фиксируется болтами или саморезами к стенкам лотка. Для равномерного распределения нагрузки рекомендуется использовать минимум два подвеса на один лоток длиной более 1,5 метра.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Электрохимическое цинкование соответствует нормам защиты от коррозии для внутренних установок. Несущая способность 100 кг проверена в условиях статической нагрузки; динамические воздействия (вибрация, удары) не должны превышать 20% от указанного значения.

Преимущества

• Высокая прочность благодаря толщине материала 5 мм - не деформируется под нагрузкой
• Универсальность - подходит к большинству существующих лотков, вне зависимости от производителя
• Простота монтажа - требует минимального набора инструментов: гаечный ключ, дрель
• Защита от коррозии - оцинкованное покрытие продлевает срок службы в сухих и слабоагрессивных средах
• Экономичность - один подвес заменяет несколько точек крепления, снижает количество комплектующих

Ограничения применения

• Не применяется во влажных, сырых или агрессивных средах (например, в подвалах с постоянной конденсацией, химических цехах, на открытых площадках)
• Не рассчитан на работу при температурах ниже -40C или выше +60C
• Не подходит для крепления лотков шириной более 200 мм или высотой более 100 мм - возможен прогиб или обрыв
• Запрещено использовать вместо опорных кронштейнов или горизонтальных направляющих - только для вертикального подвеса

Примеры использования

• Подвеска кабельных лотков в серверной комнате с двойными рядами кабелей
• Монтаж трассы для силового питания на производственной линии
• Фиксация лотков в административном здании для передачи данных и Ethernet-кабелей
• Обустройство кабельных путей в торговых центрах и медицинских учреждениях

Практические советы

• Перед монтажом проверьте диаметр шпильки - она должна подходить под отверстие подвеса (обычно 10–12 мм)
• При использовании нескольких подвесов на одном лотке соблюдайте шаг не более 1,5 м - иначе возникнет провисание
• Для лотков с крышкой используйте подвесы с открытым верхом - они позволяют легко открывать и закрывать крышки без демонтажа
• При необходимости удлинения системы можно комбинировать этот подвес с другими элементами серии КМ-профиль - он полностью совместим
• Не затягивайте крепёж слишком сильно - это может повредить цинковое покрытие и вызвать коррозию в месте контакта
