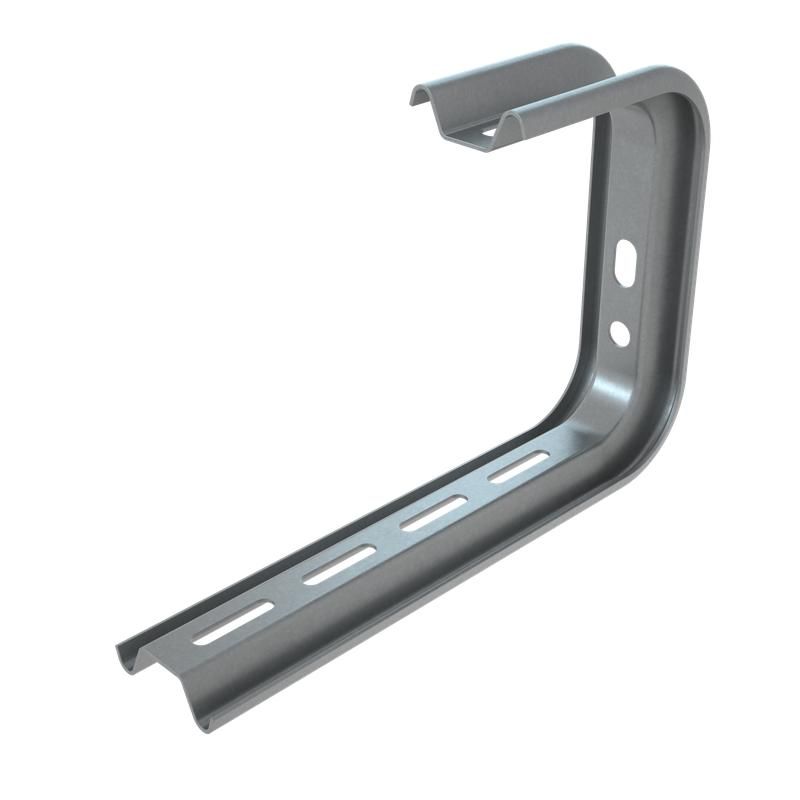

Подвес для лотка С-образ. усиленный 200мм SPVU200 INOX304 КМ LO8316 КМ-Профиль

С-образный подвес усиленный для лотка 200 мм INOX304, КМ-профиль - это надёжный элемент крепления для кабельных лотков, изготовленный из нержавеющей стали AISI304. Он рассчитан на использование в агрессивных средах и подходит для монтажа на потолок или стену с помощью шпилек. Артикулы spvu200 inox304 и lo8316 соответствуют серии аксессуаров КМ-профиль, совместимых со всеми типами металлических лотков системы КМ®.

Назначение и область применения

С-образный подвес усиленный для лотка 200 мм INOX304, КМ-профиль используется для подвеса кабельного лотка шириной до 200 мм на одну вертикальную шпильку. Применяется там, где требуется повышенная устойчивость к коррозии, влаге, химическим веществам и перепадам температур. Особенно актуален в условиях пищевой, фармацевтической и химической промышленности, на морских объектах, в тоннелях, на открытых площадках и в помещениях с частой мойкой.

Технические характеристики

• Тип изделия: С-образный кронштейн
• Ширина канала: 200 мм
• Максимальная высота лотка: 100 мм
• Материал: Нержавеющая сталь AISI304
• Толщина материала: 1,5 мм
• Несущая способность: 0,35 Н (≈35 г силы) - ограниченная нагрузка, предназначена только для веса самого лотка и легких кабелей
• Тип крепления: Винтовой - через отверстия для шпильки M8–M10
• Цвет: Светло-серый (естественный цвет нержавеющей стали)
• Покрытие: Без покрытия - поверхность матовая, не окрашенная
• Климатическое исполнение: М1/О5 - работает при температуре от −50 C до +50 C, в условиях повышенной влажности и агрессивной среды

Совместимость и монтаж

С-образный подвес усиленный для лотка 200 мм INOX304, КМ-профиль совместим со всеми лотками серии КМ®, имеющими ширину до 200 мм и высоту до 100 мм. Для установки требуется одна шпилька диаметром 8–10 мм, закреплённая в потолке или стене. Лоток помещается внутрь S-образной формы подвеса и фиксируется саморезами или болтами по бокам. Установка возможна как горизонтально, так и вертикально - зависит от направления лотка. Не требует сварки или специальных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению М1/О5. Материал AISI304 отвечает нормам для контакта с продуктами питания и медикаментами (по ISO 15156, FDA). Отсутствие покрытия исключает риск отслоения, выделения токсинов или загрязнений в чистых зонах.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI304 - не ржавеет даже при постоянном воздействии воды, соли, кислот и щелочей
• Усиленная конструкция с толщиной 1,5 мм обеспечивает жесткость при минимальном весе
• Не требует обслуживания - не нуждается в краске, смазке или антикоррозийной обработке
• Легко комбинируется с другими элементами серии КМ-профиль - можно собирать многоуровневые и сложные трассы
• Подходит для систем, где важна гигиеничность - не собирает пыль, легко моется

Ограничения применения

С-образный подвес усиленный для лотка 200 мм INOX304, КМ-профиль не предназначен для несения значительных механических нагрузок. Несущая способность всего 0,35 Н означает, что он поддерживает лишь массу самого лотка и небольших пучков кабелей - не более 300–400 г. Не используйте для тяжёлых лотков, труб, проводов с большими усилиями натяжения или в местах с вибрацией выше допустимого уровня. Также не рекомендован для монтажа на гипсокартон или другие хрупкие основания - требуется прочное крепление в бетон, металл или кирпич.

Примеры использования

• Кабельные трассы в цехах пищевых заводов - например, на линиях производства молока или мяса
• Электропроводка в лабораториях и фармацевтических цехах с регулярной дезинфекцией
• Подвесные каналы в портовых терминалах, где есть солёный воздух и высокая влажность
• Распределительные щиты и кабельные маршруты в химических производствах с агрессивными парами

Практические советы

• Перед монтажом проверьте, чтобы высота вашего лотка не превышала 100 мм - иначе он не поместится в подвес
• Для длинных участков трассы используйте подвесы с шагом не более 1,2 метра - особенно при наличии кабелей с большим весом
• При использовании в сырых зонах убедитесь, что шпилька также выполнена из нержавеющей стали - иначе она начнёт ржаветь быстрее, чем подвес
• Не затягивайте крепёж слишком сильно - AISI304 мягче обычной стали, и резьба может повредиться
• Артикулы spvu200 inox304 и lo8316 - это один и тот же товар; выбирайте по наличию на складе
