Кабель АПвБбШп 5х35

АПвБбШп 5х35 - кабель силовой бронированный с 5 алюминиевыми жилами, сечением 35 миллиметров квадратных, в изоляции и оболочке из сшитого полиэтилена, с бронёй из двух стальных оцинкованных лент.
АПвБбШп является устаревшей маркировкой, по новому ГОСТ 31996-2012 буква (б) из маркировки была удалена, новая маркировка АПвБШп

Технические характеристики кабеля АПвБбШп 5х35

Климатическое исполнение кабеля силового алюминиевого бронированного АПвБбШп 5*35: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого бронированного кабеля АПвБбШп 5х35 от -60 до +50 градусов.
Влажность воздуха при эксплуатации силового бронированного кабеля АПвБбШп 5х35 не должна превышать 98%.
Монтаж АПвБбШп 5*35 производится при температуре не ниже -20 градусов, при более низких температурах возникает вероятность повреждения застывшей оболочки при разматывании.
Минимальный радиус изгиба при прокладке АПвБбШп 5х35 равен 296,1 миллиметрам.
Растягивающее усилие при монтаже силового бронированного алюминиевого кабеля АПвБбШп 5х35 не должно превышать 5250 Ньютонов.
Длительная температура нагрева жил при эксплуатации кабеля АПвБбШп 5*35 не должна превышать 90 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не должна превышать 250 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов.
Допустимый ток при прокладке кабеля АПвБбШп 5х35 в земле равен 127 Ампер.
Расчетная масса кабеля АПвБбШп 5х35 составляет 1,95 килограмм в метре.
Срок службы не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АПвБбШп 5*35 равен 35,92 миллиметрам.

Расшифровка маркировки АПвБбШп 5х35

А - алюминиевые жилы.
Пв - изоляция из сшитого полиэтилена.
Б - броня из двух стальных оцинкованных лент.
б - без подушки под бронёй.
Шп - защитный шланг из сшитого полиэтилена.
5 - количество алюминиевых жил.
35 - сечение алюминиевых жил.
Также в маркировке могут присутствовать следующие обозначения:
(г) - герметизация водоблокирующими элементами в соответствии с требованиями МКС "Мосэнерго".
мс, мк, мж - жила выполнена в многопроволочном исполнении.
ок, ож - жила выполнена в однопроволочном исполнении.
1 - кабель рассчитан на напряжение до 1000 Вольт.
0,66 - кабель рассчитан на напряжение до 660 Вольт.

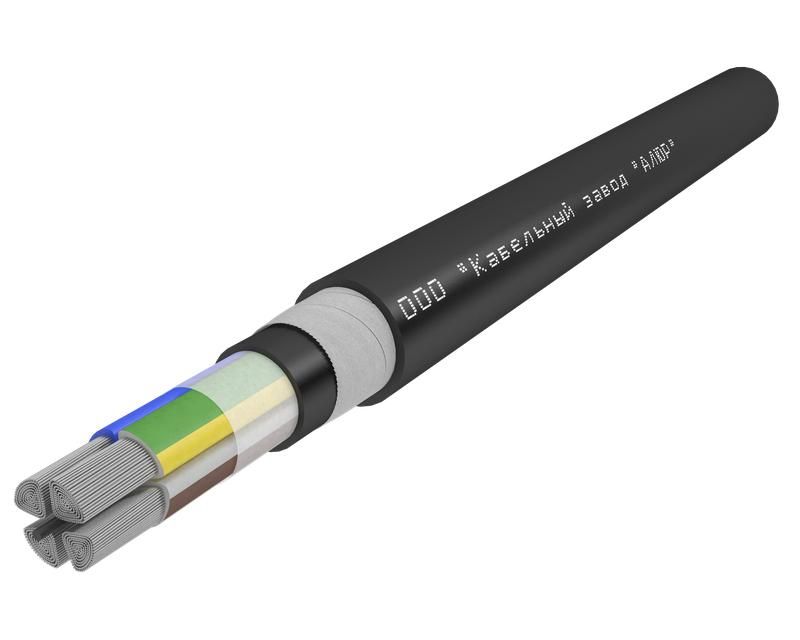

Конструкция кабеля АПвБбШп 5х35

1) Жила - алюминиевая, многопроволочная или однопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из сшитого полиэтилена.
3) Скрутка - изолированные жилы скручены в сердечник.
3) Внутренняя оболочка - из полиэтилена или поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг - из сшитого полиэтилена.

Для кабелей с индексом (г):
6) Сердечник - из водоблокирующей нити.
7) Обмотка - из водоблокирующей ленты.

Применение кабеля АПвБбШп 5*35

Кабель силовой бронированный алюминиевый АПвБбШп 5х35 предназначен для передачи и распределения электроэнергии в стационарных установках с переменным напряжением до 1000 Вольт частотой 50 Герц и силой тока до 127 Ампер.
Кабелем АПвБбШп 5х35 прокладывают линии передачи электроэнергии в земле (траншеях) не зависимо от коррозионной активности грунта и близости залегания грунтовых вод, допускается прокладка через несудоходные реки при условии заглубления в грунт.
