Кабель АПвБбШв 3х240

АПвБбШв 3х240 - кабель силовой бронированный с 3 алюминиевыми жилами, сечением 240 миллиметров квадратных, в изоляции из сшитого полиэтилена, с бронёй из двух стальных оцинкованных лент, оболочкой из ПВХ пластиката.
АПвБбШв является устаревшей маркировкой, по новому ГОСТ 31996-2012 буква (б) из маркировки была удалена, новая маркировка АПвБШв

Технические характеристики кабеля АПвБбШв 3х240

Климатическое исполнение кабеля силового алюминиевого бронированного АПвБбШв 3*240: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого бронированного кабеля АПвБбШв 3х240 от -60 до +50 градусов.
Влажность воздуха при эксплуатации силового бронированного кабеля АПвБбШв 3х240 не должна превышать 98%.
Монтаж АПвБбШв 3*240 производится при температуре не ниже -20 градусов, при более низких температурах возникает вероятность повреждения застывшей оболочки при разматывании.
Минимальный радиус изгиба при прокладке АПвБбШв 3х240 равен 428,4 миллиметрам.
Растягивающее усилие при монтаже силового бронированного алюминиевого кабеля АПвБбШв 3х240 не должно превышать 21600 Ньютонов.
Длительная температура нагрева жил при эксплуатации кабеля АПвБбШв 3*240 не должна превышать 90 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не должна превышать 250 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов.
Допустимый ток при прокладке кабеля АПвБбШв 3х240 в земле равен 374 Ампер.
Расчетная масса кабеля АПвБбШв 3х240 составляет 4,96 килограмм в метре.
Срок службы не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АПвБбШв 3*240 равен 51,97 миллиметрам.

Расшифровка маркировки АПвБбШв 3х240

А - алюминиевые жилы.
Пв - изоляция из сшитого полиэтилена.
Б - броня из двух стальных оцинкованных лент.
б - без подушки под бронёй.
Шв - защитный шланг из ПВХ пластиката.
3 - количество алюминиевых жил.
240 - сечение алюминиевых жил.
Также в маркировке могут присутствовать следующие обозначения:
мс, мк, мж - жила выполнена в многопроволочном исполнении.
ок, ож - жила выполнена в однопроволочном исполнении.
1 - кабель рассчитан на напряжение до 1000 Вольт.
0,66 - кабель рассчитан на напряжение до 660 Вольт.

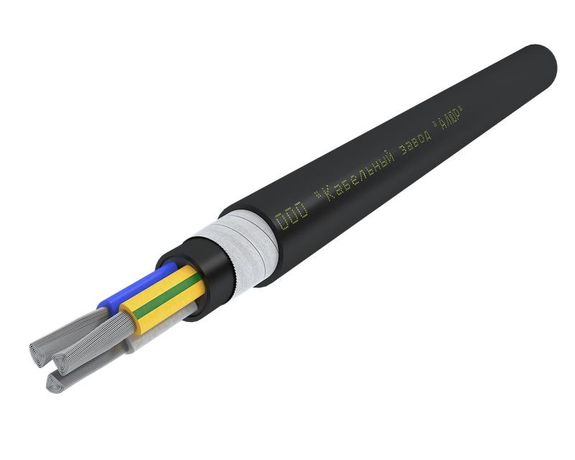

Конструкция кабеля АПвБбШв 3х240

1) Жила - алюминиевая, многопроволочная или однопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из сшитого полиэтилена.
3) Скрутка - изолированные жилы скручены в сердечник.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг - из ПВХ пластиката.

Применение кабеля АПвБбШв 3*240

Кабель силовой бронированный алюминиевый АПвБбШв 3х240 предназначен для передачи и распределения электроэнергии в стационарных установках с переменным напряжением до 1000 Вольт частотой 50 Герц и силой тока до 374 Ампер.
Кабелем АПвБбШв 3х240 прокладывают одиночные кабельные линии в помещениях и сооружениях, при групповой прокладке обязательно использование средств огнезащиты.

  • АПвБбШв
  • 3
  • 240
  • Алюминий
  • СПЭ
  • ПВХ
  • 4,96
  • 51,97
  • 0,132
  • 428,4
  • 401
  • 374
  • 17,54
  • 1
  • от -50 до +50
  • 30 лет
  • 352 212
  • О1.8.2.5.4
  • да
  • да
  • 117.63
  • 109.71
  • 263.86
  • 246.09
