Кабель АПвБбШв 5х240
Условия поставки кабеля АПвБбШв 5х240
Кабель АПвБбШв 5*240 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель АПвБбШв 5х240 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой алюминиевый бронированный кабель АПвБбШв 5*240 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля АПвБбШв 5х240 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Описание
Характеристики
Описание
АПвБбШв 5х240 - кабель силовой бронированный с 5 алюминиевыми жилами, сечением 240 миллиметров квадратных, в изоляции из сшитого полиэтилена, с бронёй из двух стальных оцинкованных лент, оболочкой из ПВХ пластиката.
АПвБбШв является устаревшей маркировкой, по новому ГОСТ 31996-2012 буква (б) из маркировки была удалена, новая маркировка АПвБШв
Технические характеристики кабеля АПвБбШв 5х240
Климатическое исполнение кабеля силового алюминиевого бронированного АПвБбШв 5*240: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого бронированного кабеля АПвБбШв 5х240 от -60 до +50 градусов.
Влажность воздуха при эксплуатации силового бронированного кабеля АПвБбШв 5х240 не должна превышать 98%.
Монтаж АПвБбШв 5*240 производится при температуре не ниже -20 градусов, при более низких температурах возникает вероятность повреждения застывшей оболочки при разматывании.
Минимальный радиус изгиба при прокладке АПвБбШв 5х240 равен 549,9 миллиметрам.
Растягивающее усилие при монтаже силового бронированного алюминиевого кабеля АПвБбШв 5х240 не должно превышать 36000 Ньютонов.
Длительная температура нагрева жил при эксплуатации кабеля АПвБбШв 5*240 не должна превышать 90 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не должна превышать 250 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов.
Допустимый ток при прокладке кабеля АПвБбШв 5х240 в земле равен 374 Ампер.
Расчетная масса кабеля АПвБбШв 5х240 составляет 7,98 килограмм в метре.
Срок службы не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АПвБбШв 5*240 равен 66,71 миллиметрам.
Расшифровка маркировки АПвБбШв 5х240
А - алюминиевые жилы.
Пв - изоляция из сшитого полиэтилена.
Б - броня из двух стальных оцинкованных лент.
б - без подушки под бронёй.
Шв - защитный шланг из ПВХ пластиката.
5 - количество алюминиевых жил.
240 - сечение алюминиевых жил.
Также в маркировке могут присутствовать следующие обозначения:
мс, мк, мж - жила выполнена в многопроволочном исполнении.
ок, ож - жила выполнена в однопроволочном исполнении.
1 - кабель рассчитан на напряжение до 1000 Вольт.
0,66 - кабель рассчитан на напряжение до 660 Вольт.

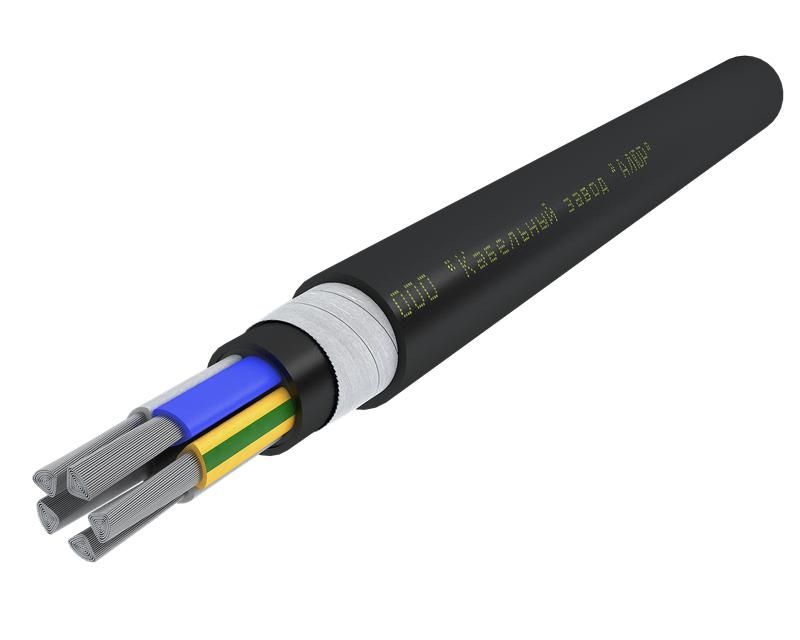

Конструкция кабеля АПвБбШв 5х240
1) Жила - алюминиевая, многопроволочная или однопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из сшитого полиэтилена.
3) Скрутка - изолированные жилы скручены в сердечник.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг - из ПВХ пластиката.
Применение кабеля АПвБбШв 5*240
Кабель силовой бронированный алюминиевый АПвБбШв 5х240 предназначен для передачи и распределения электроэнергии в стационарных установках с переменным напряжением до 1000 Вольт частотой 50 Герц и силой тока до 374 Ампер.
Кабелем АПвБбШв 5х240 прокладывают одиночные кабельные линии в помещениях и сооружениях, при групповой прокладке обязательно использование средств огнезащиты.
Характеристики
ГОСТ
31996-2012
Марка
АПвБбШв
Код ОКП
352 212
Тип брони
Б
Код товара
АПвБбШв 5х240
Срок службы
30
Материал жилы
Алюминий
Наличие брони
да
Количество жил
5
Конструкция жилы
ок, ос, мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
Материал изоляции
СПЭ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
240
Максимальный вес (кг/м)
5.948
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
1.7
Максимальный диаметр жилы
20.6
Наружный диаметр 0.66 кВ (мм)
64.7
Масса цветного металла (г/м)
20.6
Расчетная масса 0.66 кВ (кг/км)
6198
Допустимый радиус изгиба (мм)
517.6
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Допустимые усилия при тяжении (Н)
60000
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
5948
Максимальный наружный диаметр (мм)
64.7
Сопротивление изоляции жил (МОм\км)
150
Предельная температура нагрева жил
250
Диапазон температур эксплуатации (°С)
от -50 до +50
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.13
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
130
Длительно допустимая температура нагрева жил
90
Температура нагрева жил по условию невозгорания
400
Максимальная мощность при прокладке в земле, 220V (кВт)
109.71
Максимальная мощность при прокладке в земле, 380V (кВт)
246.09
Допустимая токовая нагрузка при прокладке в земле (А)
397
Максимальная мощность при прокладке в воздухе, 220V (кВт)
117.63
Максимальная мощность при прокладке в воздухе, 380V (кВт)
263.86
Допустимый ток односекундного короткого замыкания (кА)
21.7
Допустимая токовая нагрузка при прокладке на воздухе (А)
453
