Кабель АПвБШп 4х6

АПвБШп 4х6 - кабель силовой бронированный с 4 алюминиевыми жилами, сечением 6 миллиметров квадратных, в изоляции и оболочке из сшитого полиэтилена, с бронёй из двух стальных оцинкованных лент.

Технические характеристики кабеля АПвБШп 4х6

Климатическое исполнение кабеля силового алюминиевого бронированного АПвБШп 4*6: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого бронированного кабеля АПвБШп 4х6 от -60 до +50 градусов.
Влажность воздуха при эксплуатации силового бронированного кабеля АПвБШп 4х6 не должна превышать 98%.
Монтаж АПвБШп 4*6 производится при температуре не ниже -20 градусов, при более низких температурах возникает вероятность повреждения застывшей оболочки при разматывании.
Минимальный радиус изгиба при прокладке АПвБШп 4х6 равен 153,9 миллиметрам.
Растягивающее усилие при монтаже силового бронированного алюминиевого кабеля АПвБШп 4х6 не должно превышать 720 Ньютонов.
Длительная температура нагрева жил при эксплуатации кабеля АПвБШп 4*6 не должна превышать 90 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не должна превышать 250 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов.
Допустимый ток при прокладке кабеля АПвБШп 4х6 в земле равен 48 Ампер.
Расчетная масса кабеля АПвБШп 4х6 составляет 0,58 килограмм в метре.
Срок службы не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АПвБШп 4*6 равен 18,67 миллиметрам.

Расшифровка маркировки АПвБШп 4х6

А - алюминиевые жилы.
Пв - изоляция из сшитого полиэтилена.
Б - броня из двух стальных оцинкованных лент.
Шп - защитный шланг из сшитого полиэтилена.
4 - количество алюминиевых жил.
6 - сечение алюминиевых жил.
Также в маркировке могут присутствовать следующие обозначения:
(г) - герметизация водоблокирующими элементами в соответствии с требованиями МКС "Мосэнерго".
мс, мк, мж - жила выполнена в многопроволочном исполнении.
ок, ож - жила выполнена в однопроволочном исполнении.
1 - кабель рассчитан на напряжение до 1000 Вольт.
0,66 - кабель рассчитан на напряжение до 660 Вольт.

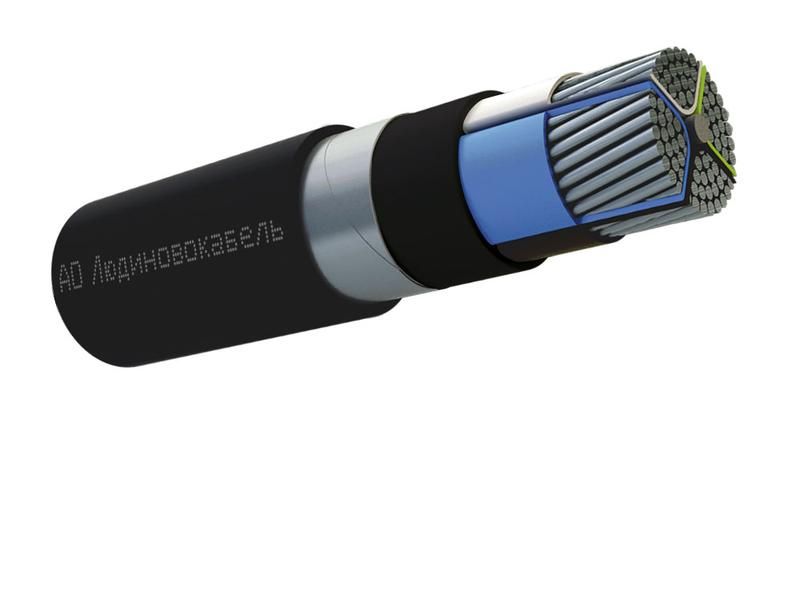

Конструкция кабеля АПвБШп 4х6

1) Жила - алюминиевая, многопроволочная или однопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из сшитого полиэтилена.
3) Скрутка - изолированные жилы скручены в сердечник.
3) Внутренняя оболочка - из полиэтилена или поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг - из сшитого полиэтилена.

Для кабелей с индексом (г):
6) Сердечник - из водоблокирующей нити.
7) Обмотка - из водоблокирующей ленты.

Применение кабеля АПвБШп 4*6

Кабель силовой бронированный алюминиевый АПвБШп 4х6 предназначен для передачи и распределения электроэнергии в стационарных установках с переменным напряжением до 1000 Вольт частотой 50 Герц и силой тока до 48 Ампер.
Кабелем АПвБШп 4х6 прокладывают линии передачи электроэнергии в земле (траншеях) не зависимо от коррозионной активности грунта и близости залегания грунтовых вод, допускается прокладка через несудоходные реки при условии заглубления в грунт.

  • АПвБШп
  • 4
  • 6
  • Алюминий
  • СПЭ
  • СПЭ
  • 0,58
  • 18,67
  • 5,26
  • 153,9
  • 37
  • 48
  • 0,42
  • 1
  • от -50 до +50
  • 30 лет
  • 352 212
  • О2.8.2.5.4
  • да
  • да
  • 10.85
  • 14.08
  • 24.35
  • 31.58
