Кабель АВБбШв 4х300

АВБбШв 4х300 - кабель силовой бронированный с 4 алюминиевыми жилами сечением 300 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката.
АВБбШв 4х300 - является устаревшей маркировкой, по новому ГОСТ 31996-2012 обозначение (б) было исключено, конструкция и характеристики не изменились, современная маркировка: АВБШв 4*300 .

Технические характеристики кабеля АВБбШв 4х300

Вид климатического исполнения бронированного кабеля АВБбШв 4*300 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.
Минимальная температура эксплуатации АВБбШв 4х300: -50°С.
Максимальная температура эксплуатации кабеля АВБбШв 4*300: +50°С.
Эксплуатируется кабель АВБбШв 4х300 при влажности воздуха до 98%.
Минимальный радиус изгиба при монтаже: 541,8 миллиметров.
Растягивающее усилие при прокладке кабеля бронированного АВБбШв 4х300 не должно превышать 36000 Ньютонов.
Длительно допустимая температура нагрева жил АВБбШв 4*300: 70 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.
Предельная температура нагрева жил АВБбШв 4х300 при условии невозгорания: 350 градусов.
Наружный диаметр силового бронированного кабеля АВБбШв 4х300: 65,73 миллиметров.
Срок службы 30 лет с даты изготовления.
Расчетная масса кабеля АВБбШв 4*300: 7,9 килограмм в метре.

Токовые нагрузки кабеля бронированного АВБбШв 4х300

Допустимый ток при прокладке на воздухе: 464 Ампер.
Допустимый ток при прокладке кабеля бронированного АВБбШв 4х300 в земле: 423 Ампер.
Допустимый ток короткого замыкания: 21900 Ампер.
Активное сопротивление жилы: 0,106 Ом на километр.

Расшифровка маркировки АВБбШв 4*300

А - алюминиевая токопроводящая жила.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - не имеет подушку между броней и внутренней оболочкой.
Шв - оболочка выполнена из поливинилхлорида.
4 - количество токонесущих жил.
300 - сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) - однопроволочное исполнение жил.
(мс), (мк) или (мж) - многопроволочное исполнение жилы.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

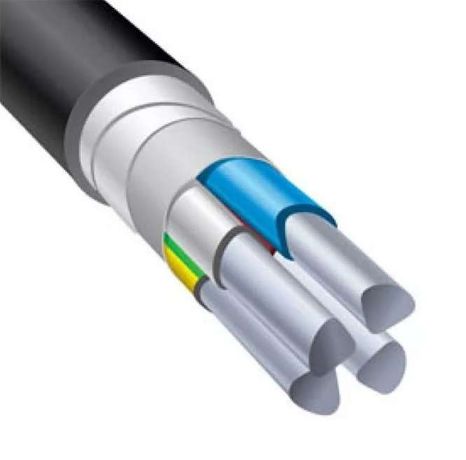

Конструкция кабеля АВБбШв 4х300

Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.
Изоляция - из ПВХ пластиката различных цветов.
Внутренняя оболочка - из поливинилхлорида.
Броня - из двух стальных оцинкованных лент.
Наружная оболочка - из ПВХ пластиката.

Применение кабеля АВБбШв 4х300

Кабель алюминиевый силовой бронированный АВБбШв 4*300 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц, с токовой нагрузкой до 423 Ампер.
Кабелем АВБбШв 4х300 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.

  • АВБбШв
  • 4
  • 300
  • Алюминий
  • ПВХ
  • ПВХ
  • 7,9
  • 65,73
  • 0,106
  • 541,8
  • 464
  • 423
  • 21,9
  • 1
  • от -50 до +50
  • 30 лет
  • 353 771
  • О1.8.2.5.4
  • да
  • да
  • 136.11
  • 124.08
  • 305.31
  • 278.33
