Кабель АВБШв 4х4

АВБШв 4х4 - кабель силовой бронированный с 4 алюминиевыми жилами сечением 4 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката с бронёй из двух стальных оцинкованных лент.

Технические характеристики кабеля АВБШв 4*4

Вид климатического исполнения алюминиевого бронированного кабеля АВБШв 4*4 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.
Минимальная температура эксплуатации АВБШв 4х4: -50°С.
Максимальная температура эксплуатации кабеля АВБШв 4*4: +50°С.
Эксплуатируется кабель АВБШв 4х4 при влажности воздуха до 98%.
Минимальный радиус изгиба при монтаже: 143,1 миллиметров.
Растягивающее усилие при прокладке кабеля бронированного АВБШв 4х4 не должно превышать 480 Ньютонов.
Длительно допустимая температура нагрева жил АВБШв 4*4: 70 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.
Предельная температура нагрева жил АВБШв 4х4 при условии невозгорания: 350 градусов.
Наружный диаметр силового бронированного кабеля АВБШв 4х4: 17,36 миллиметров.
Срок службы 30 лет с даты изготовления.
Расчетная масса кабеля АВБШв 4х4: 0,49 килограмм в метре.

Токовые нагрузки кабеля бронированного АВБШв 4*4

Допустимый ток при прокладке на воздухе: 30 Ампер.
Допустимый ток при прокладке кабеля бронированного АВБШв 4х4 в земле: 39 Ампер.
Допустимый ток короткого замыкания: 290 Ампер.
Активное сопротивление жилы: 7,9 Ом на километр.

Расшифровка маркировки АВБШв 4х4

А - алюминиевая токопроводящая жила.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
Шв - оболочка выполнена из поливинилхлорида.
4 - количество токонесущих жил.
4 - сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) - однопроволочное исполнение жил.
(мс), (мк) или (мж) - многопроволочное исполнение жилы.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

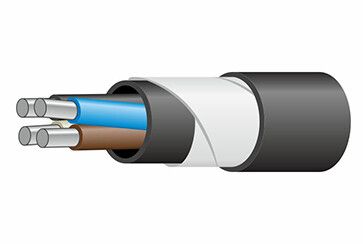

Конструкция кабеля АВБШв 4*4

Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.
Изоляция - из ПВХ пластиката различных цветов.
Внутренняя оболочка - из поливинилхлорида.
Броня - из двух стальных оцинкованных лент.
Наружная оболочка - из ПВХ пластиката.

Применение кабеля АВБШв 4х4

Кабель алюминиевый силовой бронированный АВБШв 4х4 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц с токовой нагрузкой до 39 Ампер.
Кабелем АВБШв 4*4 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.
