Кабель АВВГ 5х50

Товарные предложения:

Кабель АВВГнг(А)-LS 5х50 ОК (N PE) 0.66кВ (м) АЛЮР 00-00001811	19.07.2024	651 м.	539,16 ₽	м.	от 1 дня
Кабель алюминиевый силовой АВВГнг(А)-LS 5х50-0,66 (мж) ГОСТ	14.01.2025	262 м.	550,22 ₽	м.	от 3 дней
АВВГнг(А)-LS 5x50 ок-0,66	14.01.2025	633 м.	559,94 ₽	м.	от 1 дня
Кабель АВВГнг(А)-LS 5х50 ОК (N PE) 0.66кВ (м) Кавказкабель 22010290210	14.01.2025	1063 м.	565,76 ₽	м.	от 1 дня
Кабель алюминиевый силовой АВВГнг(А)-LS 5х50-0,66 (мж) ГОСТ	14.01.2025	1905 м.	581,96 ₽	м.	от 3 дней

Условия поставки кабеля АВВГ 5х50

Кабель АВВГ 5х50 соответствует всем требованиям ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой алюминиевый кабель АВВГ 5*50 могут юридические и физические лица по безналичному и наличному расчету, отгрузка производится в течение одного - двух дней с даты поступтения оплаты.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля АВВГ 5х50 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Размер скидки на АВВГ 5*50 зависит от общего объема закупки, окончательную стоимость можно узнать в корзине сайта разместив полный заказ включая сопутствующий товар.

Описание

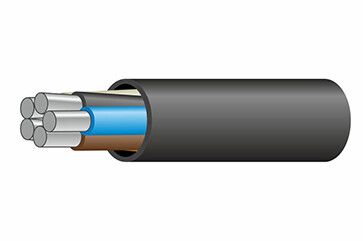

АВВГ 5х50 - кабель силовой с 5 алюминиевыми жилами сечением 50 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.

Технические характеристики кабеля АВВГ 5х50

Климатическое исполнение кабеля силового алюминиевого АВВГ 5*50: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГ 5х50 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 5х50 не должна превышать 98%.
Монтаж кабеля АВВГ 5*50 производится при температуре не ниже -15 градусов.
Радиус изгиба при прокладке алюминиевого кабеля АВВГ 5х50 должен быть не менее 293,4 миллиметров.
Растягивающее усилие при прокладке АВВГ 5х50 не должно превышать 7500 Ньютонов.
Расчетная масса кабеля АВВГ 5*50 составляет 1,67 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГ 5х50 равен 32,6 миллиметрам.
Допустимый ток при прокладке кабеля АВВГ 5х50 на воздухе: 139 Ампер.

Расшифровка маркировки АВВГ 5*50

А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
5 - количество алюминиевых жил.
50 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

Конструкция кабеля АВВГ 5х50

1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из ПВХ пластиката.

Применение кабеля АВВГ 5х50

Кабель силовой алюминиевый АВВГ 5*50 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 150 Ампер.
АВВГ 5х50 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

Характеристики

ГОСТ

31996-2012

Марка

АВВГ

Код ОКП

353 771

Код товара

АВВГ 5х50

Срок службы

Материал жилы

Алюминий

Количество жил

Срок службы, лет

Конструкция жилы

ок, ос, мк, мс

Цвет изоляции жил

Серый, Коричневый, Чёрный, Синий, Зелёный-желтый

Материал изоляции

ПВХ

Материал оболочки

ПВХ

Сечение жилы (мм/кв)

Наружный диаметр, мм

33.2

Максимальный вес (кг/м)

1.342

Номинальная частота, Гц

Класс жилы по ГОСТ 22483-2012

Толщина изоляции жил (мм)

1.4

Объём горючей массы (л/км)

562

Максимальный диаметр жилы

9.1

Наружный диаметр 0.66 кВ (мм)

35.5

Расчетная масса(вес), кг\км

1 584

Масса цветного металла (г/м)

670

Расчетная масса 0.66 кВ (кг/км)

1808

Допустимый радиус изгиба (мм)

263.2

Минимальный радиус изгиба, мм

249

Тип исполнения по ГОСТ 31565-2012

Без обозначения

Толщина изоляции жил 0.66 Кв (мм)

1.3

Допустимые усилия при тяжении (Н)

12500

Минимальная температура монтажа

-15

Максимальный расчетный вес (кг/км)

1342

Максимальный наружный диаметр (мм)

32.9

Сопротивление изоляции жил (МОм\км)

Предельная температура нагрева жил

160

Допустимый ток односекундного КЗ, кА

5.23

Максимальная длина в бухте(смотке), м

Диапазон температур эксплуатации (°С)

от -50 до +50

Допустимая температура нагрева жил, С

Максимальная температура нагрева жил

80 °C при перегрузке, 160 °C при токе КЗ

Сопротивление изоляции при 20°С, Мом\км

Класс пожарной опасности по ГОСТ 31565-2012

О1.8.2.5.4

Номинальное переменное напряжение (кВ)

Электрическое сопротивление жилы (ом/км)

0.64

Минимальная температура эксплуатации (°С)

-50

Максимальная температура эксплуатации (°С)

Допустимая температура в режиме перегрузки

Длительно допустимая токовая нагрузка, Ампер

126

Длительно допустимая температура нагрева жил

Минимальный радиус изгиба, наружных диаметров

7.5

Температура нагрева жил по условию невозгорания

350

Максимальная мощность при прокладке в земле, 220V (кВт)

Максимальная мощность при прокладке в земле, 380V (кВт)

98.7

Длительно допустимая токовая нагрузка в земле, Ампер

137

Допустимая токовая нагрузка при прокладке в земле (А)

143

Максимальная мощность при прокладке в воздухе, 220V (кВт)

40.77

Максимальная мощность при прокладке в воздухе, 380V (кВт)

91.46

Допустимый ток односекундного короткого замыкания (кА)

3.38

Допустимая токовая нагрузка при прокладке на воздухе (А)

126
