Кабель АВВГнг 1х1,5

АВВГнг 1х1,5 - кабель силовой с 1 алюминиевыми жилами сечением 1,5 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности.

Технические характеристики кабеля АВВГнг 1х1.5

Климатическое исполнение кабеля силового алюминиевого АВВГнг(А) 1*1,5: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГнг 1х1.5 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГнг(А) 1х1,5 не должна превышать 98%.
Монтаж кабеля АВВГнг 1*1.5 производится при температуре не ниже -15 градусов.
Кабели АВВГнг(А) не распространяют горение при групповой прокладке по категории (А).
Радиус изгиба при прокладке алюминиевого кабеля АВВГнг 1х1,5 должен быть не менее 52,2 миллиметров.
Растягивающее усилие при прокладке АВВГнг 1х1.5 не должно превышать 45 Ньютонов.
Расчетная масса кабеля АВВГнг 1*1,5 составляет 0,05 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГнг 1х1.5 равен 5,8 миллиметрам.
Допустимый ток при прокладке кабеля АВВГнг 1х1,5 на воздухе: 22 Ампер.

Расшифровка маркировки АВВГнг(А) 1*1.5

А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
нг - изоляция и оболочка выполнена из пластиката пониженной пожарной опасности.
(А) - индекс пожарной безопасности.
1 - количество алюминиевых жил.
1,5 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

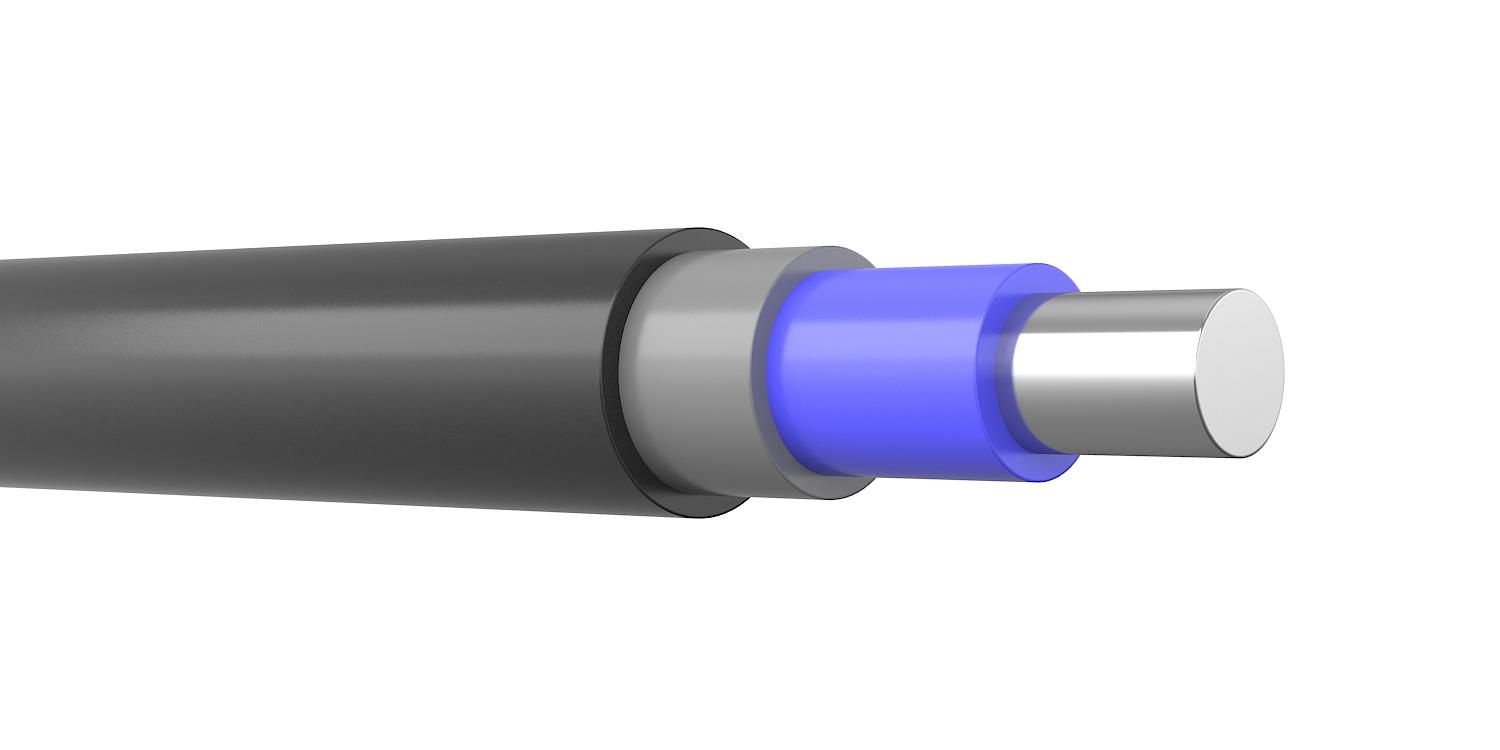

Конструкция кабеля АВВГнг 1х1,5

1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката с пониженной пожарной опасностью.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из негорючего ПВХ пластиката.

Применение кабеля АВВГнг 1х1.5

Кабель силовой алюминиевый АВВГнг 1*1,5 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 30 Ампер.
АВВГнг 1х1.5 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки групповых кабельных линий в кабельных сооружениях и помещениях.

  • АВВГнг(А)
  • 1
  • 1,5
  • Алюминий
  • ПВХ
  • ПВХ
  • 0,05
  • 5,8
  • 15
  • 52,2
  • 22
  • 30
  • 0,18
  • 1
  • от -50 до +50
  • 30 лет
  • 353 771
  • П1б.8.2.5.4.
  • 6.45
  • 8.8
  • 14.48
  • 19.74
