Кабель АВВГнг 5х6
Товарные предложения:
Кабель АВВГнг(А)-LS 5х6 ОК (N PE) 0.66кВ (м) АЛЮР 00-00001815 | 21.11.2024 | 5919 м. | 93,05 ₽ | м. | от 1 дня |
Кабель АВВГнг(А)-LS 5х6 ОК (N PE) 0.66кВ (м) АЛЮР 00-00001815 | 21.11.2024 | 4105 м. | 93,05 ₽ | м. | от 1 дня |
АВВГнг(А)-LS 5x6 ок-0,66 | 21.11.2024 | 1000 м. | 96,01 ₽ | м. | от 1 дня |
АВВГнг(А)-LS 5x6 ок-0,66 | 21.11.2024 | 335 м. | 96,01 ₽ | м. | от 1 дня |
АсВВГнг(А)-LS 5x6 ок-0,66 (элеконд) | 12.07.2024 | 1000 м. | 99,2 ₽ | м. | от 1 дня |
Показать ещё
Условия поставки кабеля АВВГнг(А) 5х6
Кабель АВВГнг(А) 5*6 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель АВВГнг(А) 5х6 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой алюминиевый негорючий кабель АВВГнг 5*6 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля АВВГнг(А) 5х6 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Описание
Характеристики
Условные замены
Описание
АВВГнг 5х6 - кабель силовой с 5 алюминиевыми жилами сечением 6 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности.
Технические характеристики кабеля АВВГнг 5х6
Климатическое исполнение кабеля силового алюминиевого АВВГнг(А) 5*6: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГнг 5х6 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГнг(А) 5х6 не должна превышать 98%.
Монтаж кабеля АВВГнг 5*6 производится при температуре не ниже -15 градусов.
Кабели АВВГнг(А) не распространяют горение при групповой прокладке по категории (А).
Радиус изгиба при прокладке алюминиевого кабеля АВВГнг 5х6 должен быть не менее 166,5 миллиметров.
Растягивающее усилие при прокладке АВВГнг 5х6 не должно превышать 900 Ньютонов.
Расчетная масса кабеля АВВГнг 5*6 составляет 0,49 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГнг 5х6 равен 18,5 миллиметрам.
Допустимый ток при прокладке кабеля АВВГнг 5х6 на воздухе: 37 Ампер.
Расшифровка маркировки АВВГнг(А) 5*6
А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
нг - изоляция и оболочка выполнена из пластиката пониженной пожарной опасности.
(А) - индекс пожарной безопасности.
5 - количество алюминиевых жил.
6 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

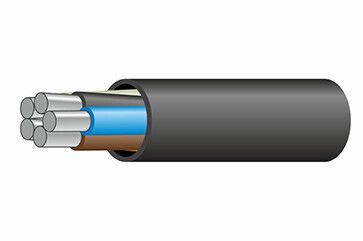

Конструкция кабеля АВВГнг 5х6
1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката с пониженной пожарной опасностью.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из негорючего ПВХ пластиката.
Применение кабеля АВВГнг 5х6
Кабель силовой алюминиевый АВВГнг 5*6 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 48 Ампер.
АВВГнг 5х6 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки групповых кабельных линий в кабельных сооружениях и помещениях.
Характеристики
Вес
0.231
ГОСТ
31996-2012
Марка
АВВГнг(А)
Код ОКП
353 771
Код товара
АВВГнг 5х6
Срок службы
30
Материал жилы
Алюминий
Количество жил
5
Срок службы, лет
30
Конструкция жилы
ок
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
6
Максимальный вес (кг/м)
0.344
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
1
Толщина изоляции жил (мм)
1
Объём горючей массы (л/км)
227
Максимальный диаметр жилы
2.9
Наружный диаметр 0.66 кВ (мм)
14.9
Масса цветного металла (г/м)
2.9
Расчетная масса 0.66 кВ (кг/км)
291
Допустимый радиус изгиба (мм)
165
Минимальный радиус изгиба, мм
118.5
Тип исполнения по ГОСТ 31565-2012
нг(А)
Толщина изоляции жил 0.66 Кв (мм)
0.7
Допустимые усилия при тяжении (Н)
1500
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
344
Максимальный наружный диаметр (мм)
16.5
Сопротивление изоляции жил (МОм\км)
9
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
0.65
Испытательное переменное напряжение
3,5 кВ частотой 50 Гц
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
80 °C при перегрузке, 160 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
9
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Сопротивление изоляции при 70 °С, Мом\км
0.005
Электрическое сопротивление жилы (ом/км)
5.11
Номинальное переменное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
34
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
14.08
Максимальная мощность при прокладке в земле, 380V (кВт)
31.58
Длительно допустимая токовая нагрузка в земле, Ампер
41
Допустимая токовая нагрузка при прокладке в земле (А)
44
Максимальная мощность при прокладке в воздухе, 220V (кВт)
10.85
Максимальная мощность при прокладке в воздухе, 380V (кВт)
24.35
Допустимый ток односекундного короткого замыкания (кА)
0.42
Допустимая токовая нагрузка при прокладке на воздухе (А)
37
Допустимая токовая нагрузка при прокладке в земле, постоянный ток (А)
0
Допустимая токовая нагрузка при прокладке на воздухе, постоянный ток (А)
0
Условные замены (1)
Кабель АВВГнг-LS 5х6 | 11622 м. | 94,81 ₽ | м. | от 1 дня |
