Кабель КППГнг(А)-FRHF 27х1,5
Кабель КППГнг-FRHF 27х1,5 не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.
Описание
Характеристики
Описание

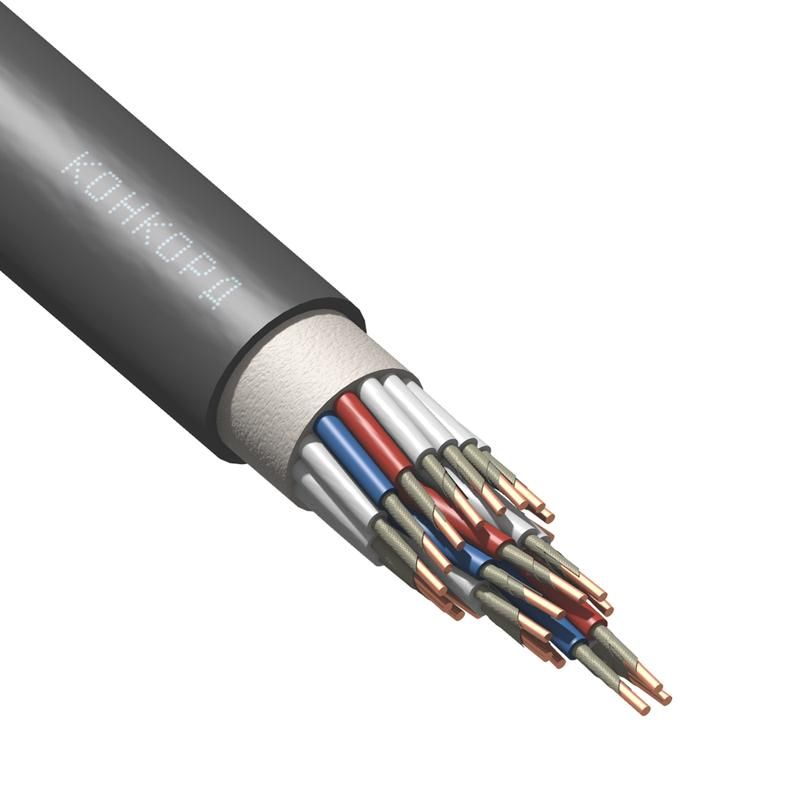

Конструкция кабеля КППГнг-FRHF 27х1,5
1) Двадцать семь однопроволочных круглых медных жил с площадью сечения 1,5 квадратных миллиметров, соответствующих первому классу по ГОСТ 22483-2012.
2) Термический барьер в виде обмотки с перекрытием не менее 40% из двух слюдосодержащих лент толщиной 0,14 мм.
3) Изоляция жилы из самозатухающей полимерной композиции, не содержащей галогенов, толщиной 0,6 мм.
4) Заполнение между скрученными изолированными жилами из самозатухающей полимерной композиции, не содержащей галогенов, наложенное одновременно с разделительным слоем.
5) Разделительный слой из самозатухающей полимерной композиции, не содержащей галогенов, толщиной не менее 0,5 мм.
6) Оболочка из самозатухающей полимерной композиции, не содержащей галогенов, соответствующая категории Обп-2 по ГОСТ 23286-78, толщиной 1,9 мм.
Расшифровка маркировки кабеля КППГнг-FRHF 27х1,5
без обозначения - медная жила
К - контрольный кабель
П - изоляция из самозатухающей полимерной композиции, не содержащей галогенов
П - оболочка из самозатухающей полимерной композиции, не содержащей галогенов
Г - защитный покров отсутствует («голый»)
нг - негорючий
FR - огнестойкий (fire resistant)
HF - изоляция и оболочка не содержат галогенов (halogen free)
27 - 27 жил
1,5 - площадь сечения токопроводящей жилы 1,5 квадратных миллиметра
Характеристики
ГОСТ
1508-78
Код товара
КППГнг-FRHF 27х1,5
Срок службы
30
Материал жилы
Медь
Огнестойкость
да
Количество жил
27
Срок службы, лет
40
Материал изоляции
БПК
Материал оболочки
БПК
Сечение жилы (мм/кв)
1.5
Наружный диаметр, мм
29.1
Номинальная частота
до 100 Гц
Максимальный вес (кг/м)
1.088
Толщина изоляции жил (мм)
0.6
Объём горючей массы (л/км)
210
Максимальный диаметр жилы
1.5
Расчетная масса(вес), кг\км
1 261
Масса цветного металла (г/м)
240.3
Допустимый радиус изгиба (мм)
243
Минимальный радиус изгиба, мм
174.6
Тип исполнения по ГОСТ 31565-2012
нг(A)-FRHF
Допустимые усилия при тяжении (Н)
1215
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
1088
Максимальный наружный диаметр (мм)
27
Сопротивление изоляции жил (МОм\км)
10
Максимальная длина в бухте(смотке), м
39
Испытательное переменное напряжение
2,5 кВ частотой 50 Гц
Класс пожарной опасности по ГОСТ 31565-2012
П1б.7.1.2.27
Электрическое сопротивление жилы (ом/км)
12.1
Номинальное переменное напряжение, Вольт
660
Номинальное постоянное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
6
Допустимая токовая нагрузка при прокладке в земле (А)
27
Допустимый ток односекундного короткого замыкания (кА)
0.21
Допустимая токовая нагрузка при прокладке на воздухе (А)
21
