Кабель КПСнг(А)-FRHF 2х2х0,2

КПСнг(А)-FRHF 2х2х0,2 - огнестойкий безгалогенный кабель для пожарной сигнализации с 4 парно скрученными медными жилами сечением 0,2 миллиметров квадратных, в оболочке из полимерной композиции не содержащей галогенов (хлора).

Технические характеристики кабеля КПСнг(А)-FRHF 2х2х0.2

Минимальная температура эксплуатации кабеля КПСнг-FRHF 2*2*0,2 равна -50 градусам.
Максимальная эксплуатационная температура +80 градусов.
Минимальная температура при прокладке огнестойкого безгалогенного кабеля КПСнг(А)-FRHF 2х2х0.2 равна -10 градусам, при более низкой температуре возникает риск повреждения оболочки.
Минимальный радиус изгиба при монтаже термостойкого кабеля КПСнг(А)-FRHF 2х2х0,2 равен 77,5 мм.
Расчетная масса кабеля КПСнг(А)-FRHF 2*2*0.2 не более 43,6 килограмм в километре.
Наружный диаметр не белее 7,75 мм.
Сопротивление медной жилы КПСнг-FRHF 2х2х0,2 постоянному току при 20 градусах не более 96 Ом на километр.
Сопротивление изоляции жил не менее 100 МОМ на километр.
Электрическая ёмкость скрученной пары в безгалогенном кабеле КПСнг(А)-FRHF 2х2х0.2 не более 55 нанофарад на километр.
Рабочее напряжение не должно превышать 300 Вольт.
Коэффициент затухания при частоте 1000 Герц, не более 2 децибел на километр.
Диаметр жилы безгалогенного пожарного кабеля КПСнг(А)-FRHF 2х2х0.2 равен 0,5 миллиметров.
Срок службы не менее 40 лет.
Кабель не выделяет коррозионно-активных газообразных продуктов.

Расшифровка маркировки КПСнг(А)-FRHF 2х2х0.2

К - кабель.
ПС - парная скрутка.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности, означает что кабель не распространяет горение при групповой прокладке.
FR - огнестойкий.
HF - не содержит галогенов (хлора) .
2 - количество парных скруток.
2 - количество медных жил в скрутке.
0,2 - сечение медных жил в квадратных миллиметрах.

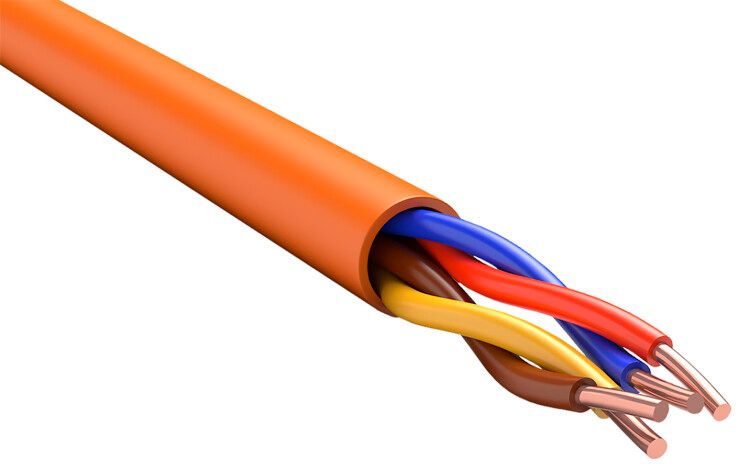

Конструкция кабеля КПСнг(А)-FRHF 2х2х0,2

1) Жила - медная однопроволочная.
2) Изоляция - из кремнийорганической резины.
3) Скрутка - жилы парно скручены.
4) Оболочка - из полимерной композиции не содержащей галогенов, повышенной масло-бензостойкости, оболочка имеет оранжевый цвет.

Применение кабеля КПСнг(А)-FRHF 2х2х0.2

Кабель симметричной парной скрутки, огнестойкий, безгалогенный КПСнг(А)-FRHF 2х2х0,2 предназначен для стационарной прокладки в системах пожарной сигнализации (ОПС), используется в системах пожаротушения (АУПТ), в системах оповещения и управления эвакуацией (СОУЭ), системах защиты от задымления, и в других системах жизнеобеспечения, которые должны сохранять работоспособность в условиях открытого огня.
Кабель КПСнг(А)-FRHF 2х2х0.2 применяется внутри и вне помещений, при условии защиты от прямого воздействия солнечных лучей и атмосферных осадков, также может использоваться на атомных станциях, в системах 2-4 классов безопасности, вне гермозоны.
Кабель подходит для применения в социально-значимых объектах (школы, детские сады, больницы и др.).
Допускается эксплуатация кабеля КПСнг-FRHF 2*2*0.2 при кратковременном воздействии минерального масла и бензина.

  • КПСнг(А)-FRHF
  • 4
  • 0,2
  • Медь
  • Огнестойкая кремнийорганическая резина
  • БПК
  • 0,0436
  • 7,75
  • 96
  • 77,5
  • 0,3
  • от -50 до +80
  • 40 лет
  • 358 117
  • П1б.1.1.2.1
  • нет
  • 55
  • 2
  • да
  • да
