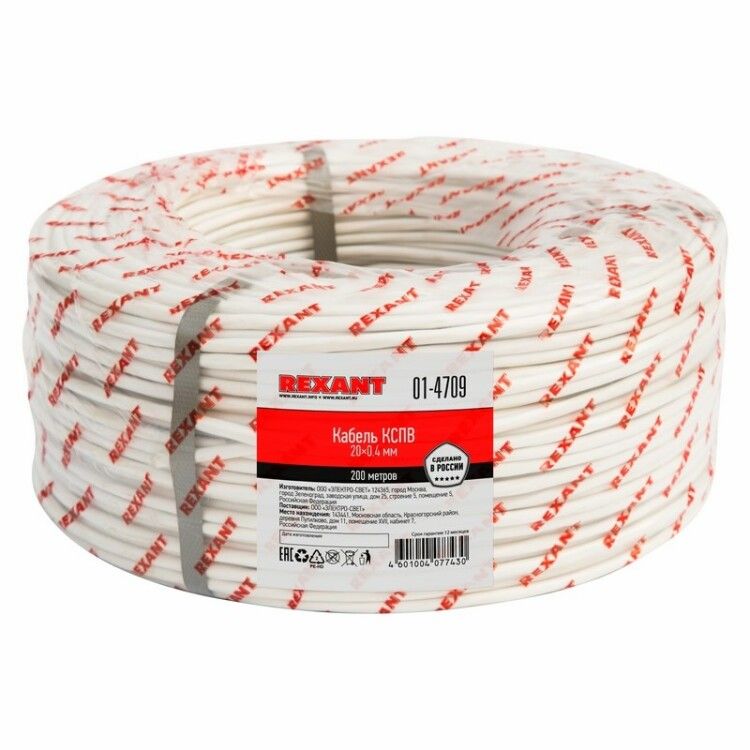

Кабель КСПВ 20х0,4

КСПВ 20х0,4 - кабель(провод) для систем сигнализации, связи и телекоммуникации с 20 однопроволочными медными жилами, диаметром 0,4 миллиметра, сечением 0,12 мм2 в изоляции из полиэтилена и оболочке из поливинилхлоридного пластиката.

Технические характеристики КСПВ 20х0,4

Климатическое исполнение кабеля КСПВ 20*0.4 - УХЛ и Т, вторая, третья и четвертая категории размещения по ГОСТ 15150.
Минимальная температура эксплуатации -40 градусов.
Максимальная температура эксплуатации +60 градусов.
Влажность воздуха при эксплуатации провода КСПВ 20х0,4 не должна превышать 98% при температуре до +38С.
Минимальный радиус изгиба при монтаже КСПВ 20х0.4 составляет 75 миллиметров.
Номинальное рабочее напряжение 250 Вольт.
Электрическое сопротивление токопроводящих жил кабеля КСПВ 20*0,4 постоянному току при 20 градусах, не более 148 Ом/км.
Сопротивление изоляции на длине одного километра при температуре +20 градусов, не менее 6500 Мом.
Электрическая емкость кабеля КСПВ 20х0.4 не более 60 Нанофарад на километр.
Индуктивность провода КСПВ 20х0,4 равна 1,35 мГн/км.
Расчетная масса кабеля КСПВ 20*0.4 - 51,4 килограмма в километре.
Срок службы не менее 15 лет.
Наружный диаметр кабеля КСПВ 20х0,4 равен 7,5 мм.

Расшифровка маркировки КСПВ 20х0.4

К - кабель.
С - для систем сигнализации и передачи данных.
П - полиэтиленовая изоляция.
В - виниловая ПВХ оболочка.
20 - количество медных однопроволочных жил.
0,4 - диаметр медных жил в миллиметрах.

Конструкция кабеля КСПВ 20*0,4

1) Жила - медная однопроволочная сечением 0,4 мм2.
2) Изоляция - из полиэтилена различной цветности.
3) Оболочка - из ПВХ пластиката.

Применение кабеля КСПВ 20х0.4

Кабель КСПВ 20*0,4 применяется для стационарного монтажа в системах сигнализации, передачи данных, телекоммуникации, с рабочим напряжением до 250 Вольт.

  • КСПВ
  • 20
  • 0,12
  • Медь
  • ПЭ
  • ПВХ
  • 0,0514
  • 7,5
  • 148
  • 75
  • 0,25
  • от -40 до +60
  • 15 лет
  • 358 110
  • нет
  • 60
  • 1,35
  • 22,6
