Кабель КВБбШв 10х0,75
Условия поставки кабеля КВБбШв 10х0,75
Кабель КВБбШв 10*0,75 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель КВБбШв 10х0.75 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить контрольный медный бронированный кабель КВБбШв 10*0,75 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля КВБбШв 10х0.75 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Сопутствующие товары
Описание
КВБбШв 10х0.75 - кабель контрольный бронированный с 10 медными жилами, сечением 0,75 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката, с бронёй из двух стальных оцинкованных лент. Кабель КВБбШв 10*0,75 соответствует требованиям ГОСТ 1508-78.
Характеристики кабеля КВБбШв 10х0,75
Вид климатического исполнения контрольного бронированного кабеля КВБбШв 10х0.75 - УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля КВБбШв 10*0,75: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации контрольного кабеля КВБбШв 10х0.75 не должна превышать 98%.
Минимальный радиус изгиба при монтаже кабеля контрольного бронированного КВБбШв 10х0,75: 70,2 миллиметров
Прокладка бронированного контрольного кабеля КВБбШв 10*0.75 производится при температуре не ниже -15°С.
Номинальная толщина изоляции жил контрольного кабеля КВБбШв 10х0,75: 0,6 миллиметров.
Вес кабеля КВБбШв 10х0.75: 0,2415 килограмм в метре.
Класс пожарной безопасности: О1.8.2.5.4 по ГОСТ 31565-2012.
Наружный диаметр кабеля КВБбШв 10*0,75: 13,455 миллиметров.
Срок службы не менее 25 лет с даты изготовления.
Токовые нагрузки контрольного кабеля КВБбШв 10х0.75
Активное сопротивление жилы: 20,5 Ом на километр.
Сопротивление изоляции жилы: 10 Момхкм.
Номинальное напряжение: 660 Вольт.
Частота тока: до 100 Герц.
Расшифровка маркировки КВБбШв 10х0,75
К - контрольный кабель.
В - изоляция из ПВХ пластиката.
Б - броня из двух стальных оцинкованных лент.
б - не имеет подушки под броней.
Шв - оболочка из ПВХ пластиката.
10 - количество медных жил.
0,75 - сечение жил в квадратных миллиметрах.

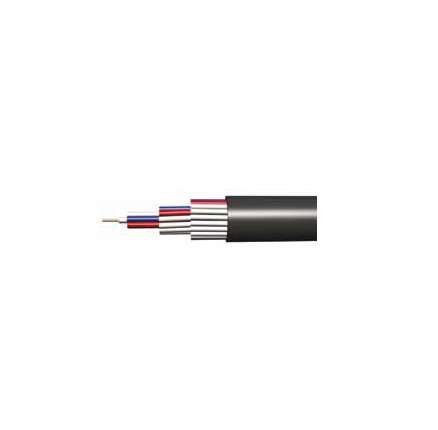

Конструкция контрольного кабеля КВБбШв 10*0.75
1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката различной расцветки, либо с нумерацией жил.
3) Броня - из двух стальных лент.
4) Оболочка (внешняя и внутренняя) - из ПВХ пластиката.
Применение кабеля КВБбШв 10х0,75
Кабель контрольный бронированный КВБбШв 10х0.75 предназначен для неподвижного присоединения к электрическим приборам напряжением до 660 Вольт переменного тока частотой до 100 Герц.
КВБбШв 10*0,75 прокладывают в каналах, тоннелях, траншеях (в земле), в условиях агрессивной среды, на открытом воздухе, допускается прокладка в земле при условии защиты мест выхода кабеля на поверхность.
Характеристики
ГОСТ
1508-78
Марка
КВБбШв
Код ОКП
356 314
Тип брони
Б
Код товара
КВБбШв 10х0,75
Срок службы
30
Материал жилы
Медь
Количество жил
10
Срок службы, лет
15; 25 при прокладке в помещениях
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
0.75
Наружный диаметр, мм
15.5
Номинальная частота
до 100 Гц
Максимальный вес (кг/м)
0.399
Толщина изоляции жил (мм)
0.6
Объём горючей массы (л/км)
113
Максимальный диаметр жилы
1
Расчетная масса(вес), кг\км
399
Масса цветного металла (г/м)
66.75
Допустимый радиус изгиба (мм)
139.5
Минимальный радиус изгиба, мм
155
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Допустимые усилия при тяжении (Н)
225
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
399
Максимальный наружный диаметр (мм)
15.5
Сопротивление изоляции жил (МОм\км)
10
Максимальная длина в бухте(смотке), м
125
Испытательное переменное напряжение
2,5 кВ частотой 50 Гц
Диапазон температур эксплуатации (°С)
от -50 до +50
Сопротивление изоляции при 20°С, Мом\км
10
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
24.5
Номинальное переменное напряжение, Вольт
660
Номинальное постоянное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
10
