Кабель КВБбШвнг 10х0,75
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт
Кабель по ГОСТ
Сертифицированная продукция
Кабель КВБбШвнг 10х0,75 не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.
Описание
Характеристики
Сопутствующие товары
Описание
КВБбШвнг 10х0,75 - сокращенная маркировка кабеля контрольного бронированного с 10 медными жилами сечением 0,75 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, полная маркировка: КВБбШвнг(А) 10*0.75 . Кабель КВБбШвнг 10х0,75 соответствует требованиям ГОСТ 1508-78. и ГОСТ 31565-2012
Технические характеристики кабеля КВБбШвнг 10х0.75
Вид климатического исполнения контрольного кабеля КВБбШвнг 10*0,75 - УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля бронированного КВБбШвнг 10х0.75: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации контрольного кабеля КВБбШвнг 10*0,75 не должна превышать 98%.
Минимальный радиус изгиба при монтаже кабеля контрольного КВБбШвнг 10х0.75: 70,2 миллиметров
Прокладка контрольного бронированного кабеля КВБбШвнг 10х0,75 производится при температуре не ниже -15°С.
Номинальная толщина изоляции жил контрольного кабеля КВБбШвнг 10*0.75: 0,6 миллиметров.
Масса кабеля КВБбШвнг 10х0,75: 0,21 килограмм в метре.
Класс пожарной безопасности: П1б.8.2.5.4 по ГОСТ 31565-2012.
Наружный диаметр кабеля КВБбШвнг 10*0,75: 11,7 миллиметров.
Срок службы не менее 25 лет с даты изготовления.
Токовые нагрузки контрольного бронированного кабеля КВБбШвнг 10х0.75
Активное сопротивление жилы: 20,5 Ом на километр.
Сопротивление изоляции жилы: 10 Момхкм.
Номинальное напряжение: 660 Вольт.
Частота тока: до 100 Герц.
Расшифровка маркировки КВБбШвнг(А) 10*0,75
К - контрольный кабель.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - не имеет подушки между броней и внутренней оболочкой.
Шв - оболочка из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности, означает сто кабель не распространяет горение при прокладке в пучках.
10 - количество медных жил.
0,75 - сечение жил в квадратных миллиметрах.

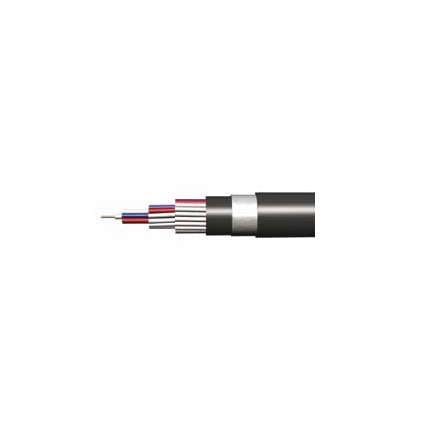

Конструкция контрольного кабеля КВБбШвнг 10х0.75
1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката различной расцветки, либо с нумерацией жил.
3) Внутренняя оболочка - из ПВХ пластиката пониженной пожарной опасности.
4) Броня - из двух стальных оцинкованных лент.
5) Оболочка - из пожаробезопасного ПВХ пластиката.
Применение кабеля КВБбШвнг 10х0,75
Кабель контрольный бронированный негорючий КВБбШвнг 10*0.75 предназначен для неподвижного присоединения к электрическим приборам напряжением до 660 Вольт переменного тока частотой до 100 Герц.
КВБбШвнг 10х0,75 прокладывают в траншеях (в земле), каналах, тоннелях, в условиях агрессивной среды, на открытом воздухе.
Технические характеристики
ГОСТ
1508-78
Марка
КВБбШвнг(А)
Код ОКП
356 314
Тип брони
Б
Код товара
КВБбШвнг 10х0,75
Срок службы
30
Материал жилы
Медь
Количество жил
10
Срок службы, лет
15; 25 при прокладке в помещениях
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
0.75
Наружный диаметр, мм
15.5
Номинальная частота
до 100 Гц
Толщина изоляции жил (мм)
0.6
Максимальный диаметр жилы
1
Расчетная масса(вес), кг\км
435
Масса цветного металла (г/м)
66.75
Минимальный радиус изгиба, мм
155
Тип исполнения по ГОСТ 31565-2012
нг(А)
Допустимые усилия при тяжении (Н)
225
Минимальная температура монтажа
-15
Сопротивление изоляции жил (МОм\км)
10
Максимальная длина в бухте(смотке), м
114
Испытательное переменное напряжение
2,5 кВ частотой 50 Гц
Диапазон температур эксплуатации (°С)
от -50 до +50
Сопротивление изоляции при 20°С, Мом\км
10
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
24.5
Номинальное переменное напряжение, Вольт
660
Номинальное постоянное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
10
