Кабель КВБбШвнг 19х1
Товарные предложения:
| КВБбШ(в)нг(А)-LS 19x1 | 09.09.2024 | 340 м. | 340,4 ₽ | м. | от 1 дня |
Условия продажи кабеля КВБбШвнг 19х1
Купить кабель квббшвнг 19х1 могут юридические и физические лица, оплата производится безналичным расчетом (перевод на расчетный счет компании ООО "ЭКС"), возможна оплата наличными через кассу в офисе (г Москва, улица Кусковская дом 20а), отгрузка производится на следующий день после поступления оплаты.
Цена кабеля КВБбШвнг 19х1 зависит от общей суммы закупаемого товара, на сайте указана оптовая цена с учетом НДС, розничную стоимость и скидку на крупный опт уточняйте в отделе продаж по телефону +7(495)777-83-45. В корзине сайта, при оформлении заказа, можно ознакомиться с ценой учитывающей объем заказа.
Доставляем кабель квббшвнг 19*1 по Москве и Московской области, в регионы РФ отправляем заказы транспортными компаниями по желанию заказчика.
Описание
Характеристики
Описание
КВБбШвнг 19х1 - сокращенная маркировка кабеля контрольного бронированного с 19 медными жилами сечением 1 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, полная маркировка: КВБбШвнг(А) 19*1 . Кабель КВБбШвнг 19х1 соответствует требованиям ГОСТ 1508-78. и ГОСТ 31565-2012
Технические характеристики кабеля КВБбШвнг 19х1
Вид климатического исполнения контрольного кабеля КВБбШвнг 19*1 - УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля бронированного КВБбШвнг 19х1: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации контрольного кабеля КВБбШвнг 19*1 не должна превышать 98%.
Минимальный радиус изгиба при монтаже кабеля контрольного КВБбШвнг 19х1: 87,6 миллиметров
Прокладка контрольного бронированного кабеля КВБбШвнг 19х1 производится при температуре не ниже -15°С.
Номинальная толщина изоляции жил контрольного кабеля КВБбШвнг 19*1: 0,6 миллиметров.
Масса кабеля КВБбШвнг 19х1: 0,4 килограмм в метре.
Класс пожарной безопасности: П1б.8.2.5.4 по ГОСТ 31565-2012.
Наружный диаметр кабеля КВБбШвнг 19*1: 14,6 миллиметров.
Срок службы не менее 25 лет с даты изготовления.
Токовые нагрузки контрольного бронированного кабеля КВБбШвнг 19х1
Активное сопротивление жилы: 18,9 Ом на километр.
Сопротивление изоляции жилы: 10 Момхкм.
Номинальное напряжение: 660 Вольт.
Частота тока: до 100 Герц.
Расшифровка маркировки КВБбШвнг(А) 19*1
К - контрольный кабель.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - не имеет подушки между броней и внутренней оболочкой.
Шв - оболочка из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности, означает сто кабель не распространяет горение при прокладке в пучках.
19 - количество медных жил.
1 - сечение жил в квадратных миллиметрах.

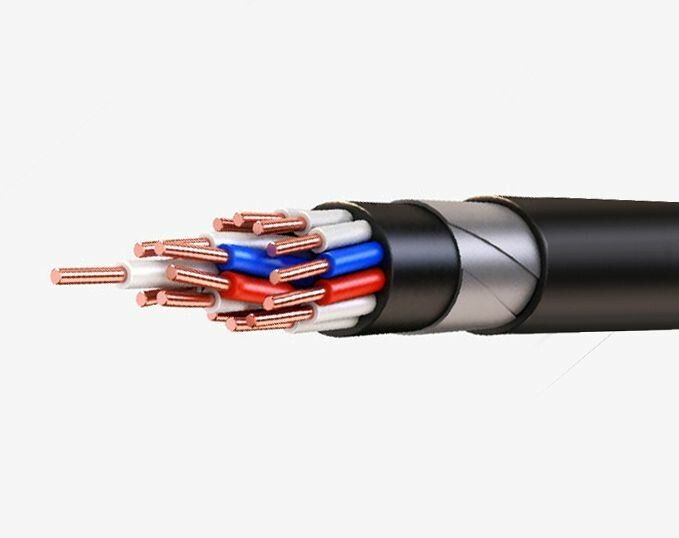

Конструкция контрольного кабеля КВБбШвнг 19х1
1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката различной расцветки, либо с нумерацией жил.
3) Внутренняя оболочка - из ПВХ пластиката пониженной пожарной опасности.
4) Броня - из двух стальных оцинкованных лент.
5) Оболочка - из пожаробезопасного ПВХ пластиката.
Применение кабеля КВБбШвнг 19х1
Кабель контрольный бронированный негорючий КВБбШвнг 19*1 предназначен для неподвижного присоединения к электрическим приборам напряжением до 660 Вольт переменного тока частотой до 100 Герц.
КВБбШвнг 19х1 прокладывают в траншеях (в земле), каналах, тоннелях, в условиях агрессивной среды, на открытом воздухе.
Характеристики
Вес
0.614
ГОСТ
1508-78
Марка
КВБбШвнг(А)
Код ОКП
356 314
Тип брони
Б
Код товара
КВБбШвнг 19х1
Срок службы
30
Материал жилы
Медь
Количество жил
19
Срок службы, лет
15; 25 при прокладке в помещениях
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
1
Наружный диаметр, мм
18.6
Номинальная частота
до 100 Гц
Толщина изоляции жил (мм)
0.6
Максимальный диаметр жилы
1.2
Масса цветного металла (г/м)
169.1
Минимальный радиус изгиба, мм
186
Тип исполнения по ГОСТ 31565-2012
нг(А)
Допустимые усилия при тяжении (Н)
570
Минимальная температура монтажа
-15
Сопротивление изоляции жил (МОм\км)
10
Испытательное переменное напряжение
2,5 кВ частотой 50 Гц
Диапазон температур эксплуатации (°С)
от -50 до +50
Сопротивление изоляции при 20°С, Мом\км
10
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
18.1
Номинальное переменное напряжение, Вольт
660
Номинальное постоянное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
10
