Кабель КВБбШвнг-LS 14х0,75


КВБбШвнг-LS 14х0,75

КВБбШвнг-LS 14х0,75 - сокращенная маркировка кабеля контрольного бронированного с 14 медными жилами сечением 0,75 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма, полная маркировка: КВБбШвнг(А)-LS 14*0.75 . Кабель КВБбШвнг-LS 14х0,75 соответствует требованиям ГОСТ 1508-78. и ГОСТ 31565-2012

Технические характеристики кабеля КВБбШвнг-LS 14х0,75

Вид климатического исполнения контрольного кабеля КВБбШвнг-LS 14*0.75 - УХЛ, категории размещения 1-5 по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля бронированного КВБбШвнг(А)-LS 14х0,75: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации контрольного кабеля КВБбШвнг-LS 14х0.75 не должна превышать 98%.
Минимальный радиус изгиба при монтаже кабеля контрольного КВБбШвнг(А)-LS 14*0,75: 75,6 миллиметров
Прокладка контрольного бронированного кабеля КВБбШвнг-LS 14х0.75 производится при температуре не ниже -15°С.
Номинальная толщина изоляции жил контрольного кабеля КВБбШвнг(А)-LS 14х0,75: 0,6 миллиметров.
Масса кабеля КВБбШвнг-LS 14*0.75: 0,27 килограмм в метре.
Выделение дыма при горении и тлении кабелей КВБбШвнг-LS не приводят к снижению проницания света более чем на 50%.
Класс пожарной безопасности: П1б.8.2.5.4 по ГОСТ 31565-2012.
Наружный диаметр кабеля КВБбШвнг(А)-LS 14х0,75: 12,6 миллиметров.
Срок службы не менее 30 лет с даты изготовления.

Токовые нагрузки контрольного бронированного кабеля КВБбШвнг-LS 14х0.75

Активное сопротивление жилы: 20,5 Ом на километр.
Сопротивление изоляции жилы: 10 Момхкм.
Номинальное напряжение: 660 Вольт.
Частота тока: до 100 Герц.

Расшифровка маркировки КВБбШвнг(А)-LS 14*0,75

К - контрольный кабель.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - не имеет подушки между броней и внутренней оболочкой.
Шв - оболочка из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - индекс пожарной безопасности, означает сто кабель не распространяет горение при прокладке в пучках.
LS - пониженное выделение дыма при горении.
14 - количество медных жил.
0,75 - сечение жил в квадратных миллиметрах.

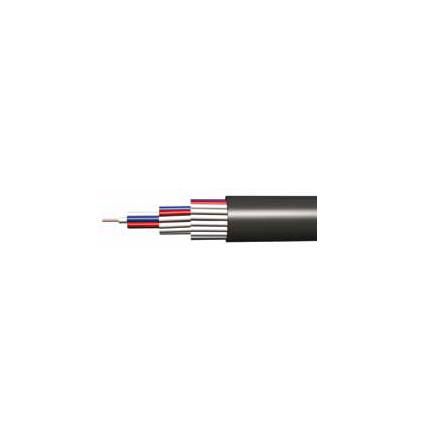

Конструкция контрольного кабеля КВБбШвнг-LS 14х0.75

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката с пониженным выделением дыма.
3) Внутренняя оболочка - из бездымного ПВХ пластиката пониженной пожарной опасности.
4) Броня - из двух стальных оцинкованных лент.
5) Оболочка - из пожаробезопасного ПВХ пластиката с пониженным выделением дыма.

Применение кабеля КВБбШвнг-LS 14х0,75

Кабель контрольный бронированный негорючий КВБбШвнг(А)-LS 14*0.75 предназначен для неподвижного присоединения к электрическим приборам напряжением до 660 Вольт переменного тока частотой до 100 Герц.
КВБбШвнг-LS 14х0,75 прокладывают в траншеях (в земле), каналах, тоннелях,помещениях, в условиях агрессивной среды, на открытом воздухе.

  • КВБбШвнг(А)-LS
  • 14
  • 0,75
  • Медь
  • ПВХ
  • ПВХ
  • 0,3105
  • 14,49
  • 20,5
  • 75,6
  • 1
  • от -50 до +50
  • 30 лет
  • 356 314
  • П1б.8.2.2.2.
  • 101
  • 10
  • 0,6
