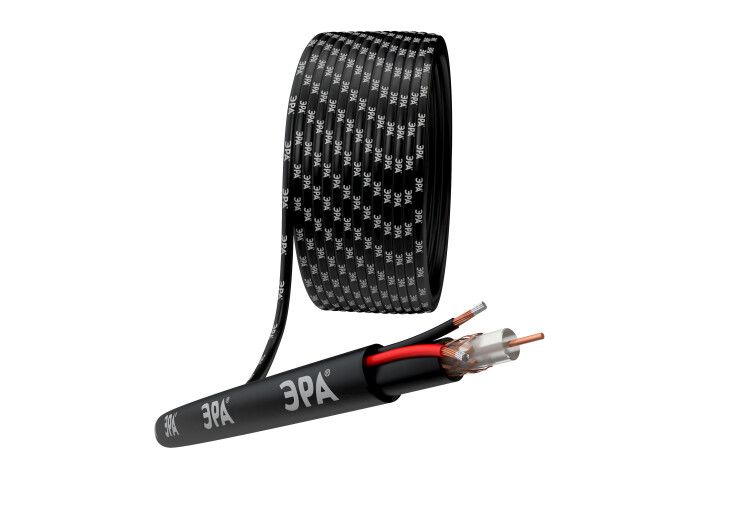

Кабель КВК-П-2 2х0,5

КВК-П-2 2х0,5 кабель для аналогового видеонаблюдения комбинированный, с коаксиальным радиочастотным медным проводником и двумя питающими медными жилами сечением 0,5 миллиметров квадратных, в оболочке из светостабилизированного сшитого полиэтилена, для внутренней прокладки.

Расшифровка маркировки КВК-П-2 2*0,5

К - кабель.
В - для систем видеонаблюдения.
К - комбинированный.
П - оболочка из сшитого полиэтилена.
2 - модель радиочастотного кабеля (РК 75-2-13М или аналог).
2 - количество питающих жил.
0,5 - сечение питающих жил в мм2.

Технические характеристики кабеля комбинированного КВК-П-2 2х0,5

Климатические исполнение кабеля комбинированного для видеонаблюдения - УХЛ, категории размещения 2,3,4 по ГОСТ 15150-69.
Диапазон температур эксплуатации от -50 до +70С.
Наружный диаметр кабеля КВК-П-2 2*0,5 равен 8 мм.
Диаметр изоляции радиочастотного проводника 2,2 мм.
Коэффициент затухания радиочастотного проводника при f=6 МГц, равен 4 дБ/100 м.
Масса комбинированного кабеля КВК-П-2 2х0,5 44,7 кг\км.
Электрическое сопротивление питающих жил постоянному току при 20 градусах Цельсия и длине 1 км., не более 40,5 Ом\км.

Конструкция кабеля КВК-П-2 2*0.50

1) Внутренний радиочастотный проводник - медный многопроволочный диаметром 7х0,12 мм.
2) Изоляция радиочастотного проводника - вспененный полиэтилен диаметром 2,2 мм.
3) Внешний радиочастотный проводник - в виде оплетки из медной проволоки с плотностью оплетки 88-92%.
4) Модель радиочастотного кабеля - РК 75-2-13М или аналог.
5) Питающие жилы - два изолированных проводника сечением 0,5 мм2 каждый.
6) Внешняя оболочка - из СПЭ.

Применение кабеля комбинированного КВК-П-2 2х0.50

Кабель комбинированный КВК-П-2 2*0,5 предназначен для передачи телевизионных сигналов в системах видеонаблюдения с одновременным подключением питания, используют КВК-П-2 2х0,5 для внутренней прокладки в диапазоне температур от -60 до +70.
