Кабель КВВГЭнг-LS 19х4

КВВГЭнг-LS 19х4 - сокращенная маркировка кабеля контрольного экранированного с 19 жилами сечением 4 квадратных миллиметров в изоляции и оболочке из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма, полная маркировка: КВВГЭнг(А)-LS 19*4 .

Характеристики кабеля КВВГЭнг-LS 19х4

Вид климатического исполнения: УХЛ, с первой по пятую категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля контрольного КВВГЭнг-LS 19х4: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации кабеля КВВГЭнг-LS 19*4 не должна превышать 98%.
Монтаж экранированного контрольного кабеля КВВГЭнг-LS 19х4 производится при температуре не ниже -15°С.
Кабели КВВГЭнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Минимальный радиус изгиба КВВГЭнг-LS 19х4: 129,6 миллиметров.
Образование дыма при горении (тлении) контрольного экранированного кабеля КВВГЭнг-LS 19*4 не приводит к снижению проницания света более чем на 50%.
Класс пожарной безопасности по ГОСТ 31565-2012: П1б.8.2.2.2.
Масса кабеля КВВГЭнг-LS 19х4: 1,176 килограмм в метре.
Толщина изоляции жил: 0,7 миллиметров.
Объём горючей массы кабеля контрольного КВВГЭнг-LS 19х4: 368 литров на километр.
Сопротивление изоляции жил: 9 Момхкм.
Теплота сгорания горючей массы кабеля КВВГЭнг-LS 19*4: 10830 МДж/км.
Наружный диаметр кабеля контрольного КВВГЭнг-LS 19х4: 22,8 миллиметров.
Срок службы КВВГЭнг-LS 19х4 не менее 30 лет с даты изготовления.
Активное сопротивление жилы кабеля КВВГЭнг-LS 19*4: 4,65 Ом на километр.

Расшифровка маркировки КВВГЭнг(А)-LS 19х4

К - кабель контрольный.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет брони.
Э - экран из медной фольги.
нг - имеет пониженную пожарную опасность.
(А) - категория пожарной безопасности.
LS - имеет низкое выделение дыма.
19 - количество медных токопроводящих жил.
4 - сечение жил в квадратных миллиметрах.

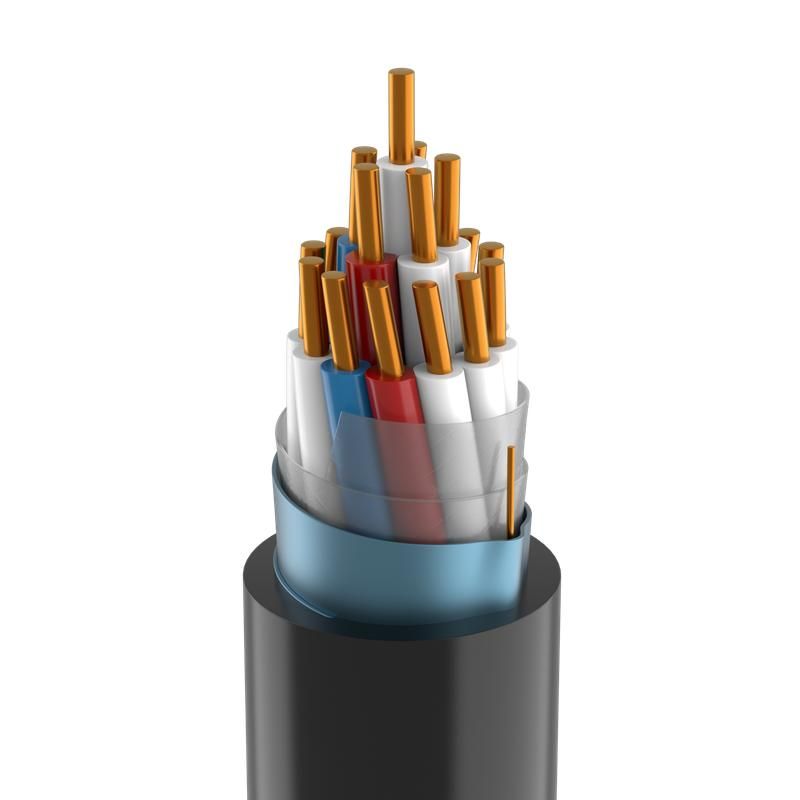

Конструкция кабеля контрольного КВВГЭнг-LS 19х4

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката с пониженным выделением дыма.
3) Экран - из медной фольги.
4) Заполнение - из ПВХ пластиката пониженной пожарной опасности и низким дымовыделением.
5) Оболочка - из пожаробезопасного ПВХ пластиката с пониженным выделением дыма.

Применение кабеля КВВГЭнг-LS 19*4

Контрольный экранированный кабель КВВГЭнг-LS 19х4 предназначен для стационарного присоединения к электрическим приборам и аппаратам с номинальным переменным напряжением до 660 Вольт с частотой до 100 Герц.
Кабель КВВГЭнг-LS 19х4 применяют в кабельных сооружениях и помещениях, где требуется защита от влияния внешних электрически полей.
