Кабель RG-213

RG-213 коаксиальный радиочастотный кабель с медной многопроволочной жилой состоящей из 7 проволок диаметром 0,75 мм, в изоляции из полиэтилена диаметром 7,25 мм, в экране из медных проволок диаметром 7,97мм плотностью 96%, в оболочке из ПВХ пластиката черного цвета диаметром 10,3 мм.

Технические характеристики кабеля RG-213

Волновое сопротивление 50 Ом.

Емкость 100 пФ\м

Затухание при 20 градусах Цельсия (дБ\100м):

50 МГц

 4.1

200 МГц

 9.0

300 МГц

 11.3

470 МГц

 14.8

862 МГц

 21.2

1000 МГц

 23.6



Коэффициент подавление возвратной волны (дБ):

30 - 300 МГц

 27

300 - 600 МГц

 26

600 - 1000 МГц

 24



Сопротивление жилы 6,5 Ом\км.

Сопротивление экрана 4,5 Ом\км.

Петлевое сопротивление 11 Ом\км.

Напряжение пробоя 5000 Вольт.

Вес кабеля RG-213 - 151,3 кг\км.

Разрывное усилие 400 Ньютонов.

Минимальный радиус изгиба 50 мм.

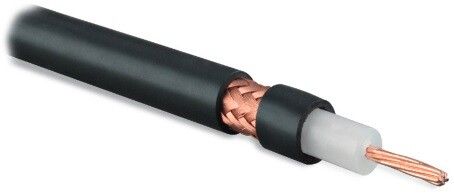

Конструкция кабеля RG-213

1)      Жила – из 7 медных проволок диаметром 0,75 мм каждая.

2)      Изоляция – из полиэтилена диаметром 7,25 мм.

3)      Экран – из медных проволок плотностью повива 96%.

4)      Оболочка – из ПВХ пластиката черного цвета.

Применение кабеля RG-213

Кабель коаксиальный радиочастотный RG-213 применяют для передачи высокочастотного видео и аудио сигнала внутри и вне помещений при температурах от -30 до +80 гр.
