Кабель RG-58

RG-58 кабель коаксиальный радиочастотный, антенный, с медной луженой многопроволочной жилой состоящей из 19 проволок диаметром 0,18 мм каждая, в изоляции из полиэтилена диаметров 2,95 мм, с экраном в виде оплетки из медных луженых проволок общим диаметром 3,43 мм и плотностью заполнения 93%, в оболочке из ПВХ пластиката черного цвета диаметром 5 мм.

Технические характеристики кабеля RG-58

Волновое сопротивление кабеля RG-58: 50 Ом.

Емкость: 100 пФ в метре.

Скорость распространения 66%.

Затухание при 20 градусах Цельсия (дБ\100м):

50 МГц

 10.7

200 МГц

 23.5

300 МГц

 29.6

470 МГц

 38.7

862 МГц

 55.4

1000 МГц

 61.1



Коэффициент подавления возвратной волны в кабеле RG-58 (дБ):

30 - 300 МГц

 26

300 - 600 МГц

 25

600 - 1000 МГц

 24



Коэффициент экранирования:

5 - 30 МГц

мОм/м

> 8

30 - 1000 МГц

дБ

> 55

СОПРОТИВЛЕНИЕ ВНУТРЕННЕГО ПРОВОДНИКА

Ом/км

38.5

СОПРОТИВЛЕНИЕ ВНЕШНЕГО ПРОВОДНИКА

Ом/км

16.5

ПЕТЛЕВОЕ СОПРОТИВЛЕНИЕ

Ом/км

55



Максимальная мощность(Вт):

100 МГц

200

400 МГц

60

1000 МГц

35



Напряжение пробоя 5000 Вольт.

Вес коаксиального кабеля RG-58: 35,9 кг\км.

Минимальный радиус изгиба 25мм.

Разрывное усилие 90 Ньютонов.

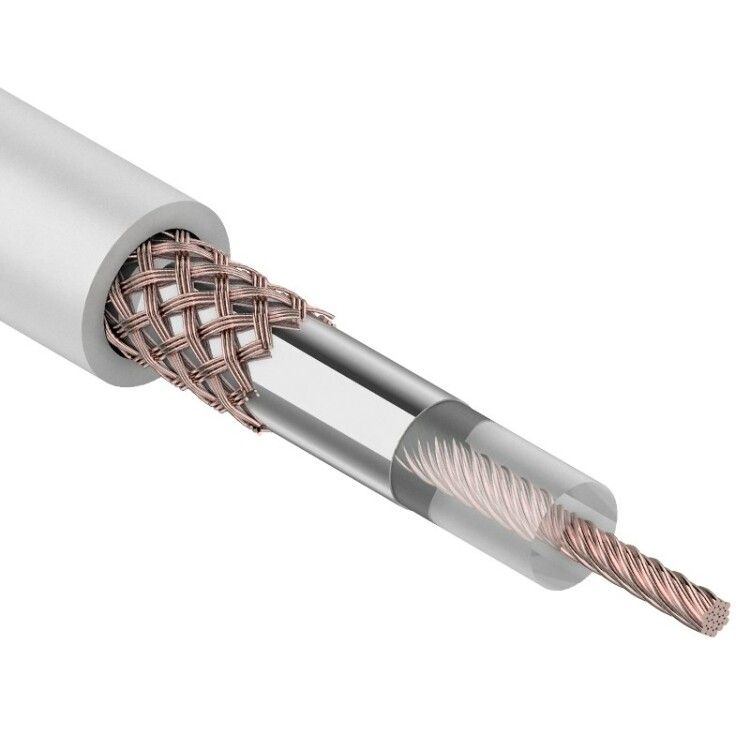

Конструкция кабеля RG-58

1)      Жила – медная луженая, состоит из 19 проволок диаметром 0,18 мм.

2)      Изоляция – из полиэтилена, диаметром 2,95 мм.

3)      Экран – из медных луженых проволок общим диаметром 3,4 мм, плотностью повива 93%.

4)      Оболочка – из ПВХ пластиката черного цвета.

Применение кабеля RG-58

Коаксиальный радиочастотный антенный кабель RG-58 применяют для передачи аналогового аудио и видео сигнала, как внутри так и вне помещений.
