Кабель SAT 50

Кабель SAT 50M+CCS/Al/Al 64х0.12 75 Ом 100м Б (Red Line) (м) PROCONNECT 01-2401-2

2157

12.56 р.

23.05.2020

5 дней

Кабель SAT 50M+Cu/Al/Cu 48х0.12 75 Ом 100м Б (Red Line) (м) PROCONNECT 01-2401-6

451

16.82 р.

23.05.2020

1 день

Кабель коаксиальный SAT 50 (100м)

1164

32.08 р.

23.05.2020

1 день

Кабель SAT 50М+Cu/Al/CuSn (75 Ом) медь 100м Б (м) CAVEL 01-2402

110

50.71 р.

23.05.2020

1 день

Кабель SAT 50 в наличии на складе, купить могут юридические и физические лица по безналичному и наличному расчету, оплата производится после подтверждения резервирования товара, цена зависит от объема заказа

Описание
Параметры

SAT 50 – кабель коаксиальный с медной жилой диаметром 1 мм в изоляции из полиэтилена, с экраном из алюминиевой фольги в оплетке из медных луженых проволок общим диаметром 5,27 мм.

Технические характеристики кабеля SAT 50

Волновое сопротивление 75 Ом.

Емкость 54 пФ\м.

Коэффициент затухания при 20 градусах Цельсия(дБ/100м):

5 МГц	-	2.0
10 МГц	-	2.8
30 МГц	-	3.8
50 МГц	-	4.6
200 МГц	-	8.6
300 МГц	-	10.5
470 МГц	-	13.6
862 МГц	-	18.8
1000 МГц	-	20.4
1750 МГц	-	27.8
2150 МГц	-	31.1
2400 МГц	-	33.3
3000 МГц	-	37.7

Коэффициент подавления возвратной волны(дБ):

5 - 470 МГц	-	30
470 - 1000 МГц	-	28
1000 - 2000 МГц	-	26
2000 - 3000 МГц	-	22

Коэффициент экранирования(дБ):

5 - 30 МГц	-	60
30 - 1000 МГц	-	75
1000 - 2000 МГц	-	80
2000 - 3000 МГц	-	67

Сопротивление жилы SAT 50 не более 22,5 Ом\км.

Сопротивление оплетки не более 33 Ом\км.

Петлевое сопротивление 55,5 Ом\км.

Напряжение пробоя 3000 Вольт.

Максимальный ток 6 Ампер.

Вес кабеля SAT 50 не более 38,6 кг\км

Минимальный радиус изгиба при монтаже коаксиального кабеля SAT 50 - 35мм.

Разрывное усилие – 150 Ньютонов.

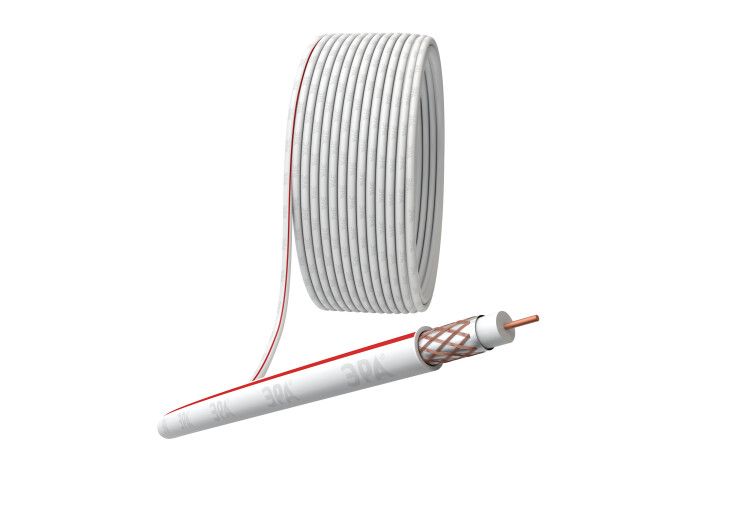

Конструкция кабеля SAT 50

1) Жила – медная однопроволочная, диаметром 1 мм.

2) Изоляция - из вспененного полиэтилена диаметром 4,8 мм.

3) Экран – из ламинированной фольги.

4) Оплетка – из медных луженых проволок общим диаметром 5,27 мм и плотностью заполнения 37%.

5) Оболочка – из ПВХ пластиката.

Применение кабеля SAT 50

Кабель коаксиальный SAT 50 применяют внутри помещений для передачи высокочастотного аудио и видеосигнала.

Количество жил?
Силовой кабель имеет от 1 до 5 жил. Кабель с 1 жилой применяется в зависимости от цвета жилы: ж\з - заземление., голубой(синий) - ноль. белый, красный, черный - фазные цвета. Кабель с 2 жилами применяют для ноля и фазы, 3 жилы - ноль, фаза, земля, при токах до 1КВ, при 10КВ - 3 фазы, 4 жилы - ноль и 3 фазы. 5 жил - ноль, земля и 3 фазы. У не силовых кабелей и проводов обозначения индивидуальны.
1,5
Сечение жилы (мм/кв)?
Сечение или площадь среза, измеряется в квадратных миллиметрах.
От сечения зависит пропускная способность жилы, проще говоря сколько ампер сможет пропустить жила.
Чем больше сечение тем меньше сопротивление (Ом).
На напряжение сечение жилы влияем в меньшей степени.
1
Материал жилы?
Медь - первый по значимости материал жил, это обусловлено:
1)Высокой электрической проводимостью.
2)Достаточная механическая прочность.
3)Удовлетворительная устойчивость к коррозии.
Алюминий - второй по значимости материал жил по следующим причинам:
1)Проводимость в 1.63 раза меньше чем у меди.
2)Более низкая прочность.
3)Легко окисляется, оксидная пленка имеет более высокое сопротивление.
Медь
Материал изоляции?
ПВХ - поливинилхлорид (самый распространенный материал изоляции, из плюсов: низкая пожарная опасность, сравнительно высокая долговечность в щадящих условиях, из минусов: токсичность продуктов горения.) ПНД - полиэтилен (самый стойкий к воздействию внешних факторов материал, но есть минус: высокая пожарная опасность.) БПК - безгалогенная полимерная композиция (один из новейших нетоксичных материалов не содержащих хлор, но есть минус: высокая по сравнению с ПВХ выделение тепла при горении.)
ПВХ
Материал оболочки?
Оболочка (защитный шланг) - защищает изоляцию жил от внешних воздействий (механического, химического, термического, ультрафиолетового).
ПВХ
Код товара SAT 50
