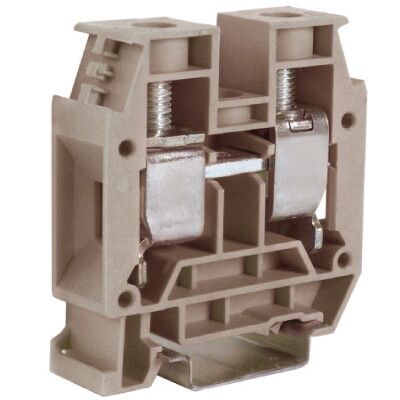

Клемма винт. CBC.35(Ex)i 35кв.мм син. DKC ZCBI35 (ДКС) не поставляется, возможно товар снят с производства, по запросу, наши инженеры помогут подобрать аналоги, замены.
Материал корпуса - Полиамид. Сечение провода, мм2 - 50. Тип зажима - Винтовой. Класс горючести - V0. Напряжение пробоя, В - 12000. Максмальное суммарное сечение, мм2 - 50. Цвет - Голубой. Высота, мм - 63. Ширина, мм - 56. Толщина, мм - 16. Температура монтажа, °С - -40 - +80. Температура эксплуатации, °С - -40 - +80. Ток номинальный, А - 150. Напряжение номинальное, В - 1000
Синий
Цвет
Серый: наиболее распространенный цвет клеммных колодок, обычно используется для обозначения нейтрального провода.
Белый: также используется для нейтрального провода, обеспечивает лучшую видимость при работе в условиях низкой освещенности.
Синий: обычно используется для обозначения проводов управления и сигнализации.
Желто-зеленый: цвет заземляющего провода, который используется для обеспечения защиты от поражения электрическим током.
Черный: обычно используется для обозначения фазного провода.
Красный: может использоваться для фазного провода или для обозначения второго провода управления.
Оранжевый: обычно используется для обозначения проводов сигнализации и управления.
Зеленый: может использоваться для проводов управления, сигнализации и заземления.
Бежевый: обеспечивает эстетическую функцию и может быть использован для обозначения любого провода.
Желтый: может использоваться для фазного провода или для обозначения первого провода управления.
Цвет клеммных колодок является важным фактором при проведении электромонтажных работ, поскольку правильное обозначение проводов обеспечивает безопасность и эффективность работы системы. При выборе цвета следует учитывать требования стандартов и правил безопасности, а также условия эксплуатации и требования к эстетике.
DIN-рейка (с Ω-профилем)/G-рейка (с G-профилем)
Способ монтажа:
DIN-рейка (с ?-профилем) 35 мм: Этот способ монтажа обеспечивает простоту установки, надежность и позволяет легко заменять колодки. Минусом является то, что требуется использовать специальную DIN-рейку.
Непосредственная установка: Этот метод применяется для небольших количеств колодок и не требует использования специальных элементов. Однако, он более трудоемкий и менее надежный.
DIN-рейка (с ?-профилем)/G-рейка (с G-профилем): Этот способ монтажа предоставляет возможность выбора между двумя типами реек для установки колодок. Он может быть более удобным, но также требует использования специальных реек.
Втычной: Этот метод установки предоставляет быстрый и простой способ установки колодок, но может быть менее надежным.
Винтовой (-ое): Этот метод обеспечивает надежное соединение, но может требовать больше времени на установку.
DIN-рейка (с ?-профилем) 15 мм: Этот метод подходит для установки в небольших пространствах, но может быть менее надежным и требует специальной рейки.
DIN-рейка/винт: Этот метод сочетает преимущества обеих систем, обеспечивая надежное соединение и простоту установки, но может быть менее экономичным.
Специальный профиль: Этот метод может быть наиболее удобным и надежным, но может требовать специальных элементов и стоить дороже.
Клемма КПИ: Этот метод обеспечивает надежное соединение и простоту установки, но может быть менее удобным для замены колодок.
Клемма КВИ: Этот метод обеспечивает надежное соединение и простоту установки, но может быть менее удобным для замены колодок.
Винтовые
1000 В
-40..80 °C
Рабочая температура - это свойство, описывающее диапазон температур, в котором клеммные колодки могут быть надежно использованы.
Диапазон значений от -40 до 80°C является стандартным и наиболее распространенным для клеммных колодок. Он подходит для использования в большинстве климатических зон.
Диапазон значений от -40 до 110°C также подходит для использования в большинстве климатических зон, но позволяет работать при более высоких температурах.
Диапазон значений от -55 до 110°C обеспечивает надежную работу клеммных колодок в условиях более сурового климата.
Диапазон значений от -40 до 130°C предназначен для использования в условиях сильной экстремальной жары и является наиболее высоким для клеммных колодок.
Значение 105.000°C означает, что данное свойство не имеет верхней границы и клеммные колодки могут работать при очень высоких температурах.
Диапазон значений от -30 до 40°C предназначен для использования в условиях низких температур.
Диапазон значений от -5 до 40°C обеспечивает работу клеммных колодок при умеренных температурах.
Значение 105°C означает, что данное свойство не имеет нижней границы и клеммные колодки могут работать при очень низких температурах.
Диапазон значений от -40 до 85°C подходит для использования в условиях умеренного климата.
Диапазон значений от -40.000 до 120.000°C предназначен для использования в экстремальных условиях, таких как высокие температуры, которые могут возникать в промышленных процессах.
150 А
Номинальный ток In - это максимальное значение электрического тока, который может пройти через клеммную колодку без риска перегрузки и повреждения ее компонентов.
24 А
32 А
41 А
17.5 А
20 А
57 А
16 А
76 А
125 А
30 А
Значения свойства могут варьироваться в зависимости от конкретной модели клеммной колодки. Некоторые значения могут иметь плюсы и минусы, что также следует учитывать при выборе соответствующей модели.
16 мм
Ширина/размер ячейки в клеммных колодках
5.2 мм: Ячейки данной ширины обычно используются для подключения проводов с маленьким диаметром.
6.2 мм: Эти ячейки могут использоваться для более крупных проводов, но могут быть не подходящими для очень тонких.
6 мм: Ячейки данного размера могут использоваться для большинства типов проводов, но могут быть слишком большими для очень маленьких проводов.
8 мм: Эти ячейки могут быть использованы для более толстых проводов, но могут быть слишком большими для некоторых маленьких проводов.
5 мм: Ячейки данной ширины могут использоваться для тонких проводов, но не подходят для более крупных проводов.
8.2 мм: Эти ячейки могут использоваться для более толстых проводов, но могут быть слишком большими для некоторых маленьких проводов.
10 мм: Ячейки данного размера могут использоваться для крупных проводов, но могут быть слишком большими для многих маленьких проводов.
12 мм: Ячейки данного размера обычно используются для очень крупных проводов.
4.2 мм: Ячейки данной ширины могут использоваться для тонких проводов, но не подходят для более крупных проводов.
3.5 мм: Эти ячейки могут использоваться для крайне маленьких проводов, но могут быть неподходящими для более крупных проводов.
Выбор подходящей ширины/размера ячейки в клеммной колодке зависит от диаметра провода, который будет использоваться, поэтому важно выбирать правильную ширину, чтобы обеспечить надежное и безопасное подключение проводов.
0.02 кг.
V0
2..35 мм²
Поперечное сечение подключаемого тонкопроволочного провода без наконечника:
0.08...4 мм?: подходит для проводов с поперечным сечением от 0.08 до 4 мм?, включая плюсы и минусы
0.14...1.5 мм?: подходит для проводов с поперечным сечением от 0.14 до 1.5 мм?, включая плюсы и минусы
0.14...2.5 мм?: подходит для проводов с поперечным сечением от 0.14 до 2.5 мм?, включая плюсы и минусы
0.14...4 мм?: подходит для проводов с поперечным сечением от 0.14 до 4 мм?, включая плюсы и минусы
0.2...2.5 мм?: подходит для проводов с поперечным сечением от 0.2 до 2.5 мм?, включая плюсы и минусы
0.2...4 мм?: подходит для проводов с поперечным сечением от 0.2 до 4 мм?, включая плюсы и минусы
0.2...6 мм?: подходит для проводов с поперечным сечением от 0.2 до 6 мм?, включая плюсы и минусы
0.5...6 мм?: подходит для проводов с поперечным сечением от 0.5 до 6 мм?, включая плюсы и минусы
0.14...6 мм?: подходит для проводов с поперечным сечением от 0.14 до 6 мм?, включая плюсы и минусы
Данное свойство описывает диапазон поперечного сечения тонкопроволочного провода без наконечника, который может быть подключен к клеммной колодке. В зависимости от конкретного значения свойства, можно использовать провода с различным поперечным сечением, включая плюсы и минусы. Правильный выбор соответствующего диапазона поперечного сечения гарантирует правильную и надежную работу электрической цепи.
При наличии плюсов и минусов в значениях, они указываются в описании диапазона (например, 0.2...4 мм² означает, что провод с сечением от 0.2 мм² до 4 мм² может быть подключен).
63 мм
Высота (на минимально возможной высоте установки)
Это свойство относится к клеммным колодкам и определяет высоту колодки при ее установке на минимально возможной высоте. Значения данного свойства варьируются от 36.5 мм до 62 мм. Ниже приведены конкретные значения:
36.5 мм
43 мм
45 мм
47 мм
47.5 мм
48 мм
48.5 мм
49 мм
52 мм
62 мм
Значения могут иметь небольшие плюсы или минусы, которые не указаны в списке, но они не существенно влияют на общую высоту колодки.
1000 В
Винтовое соединение
Тип электрического соединения 1:
Винтовое соединение: соединение, осуществляемое с помощью винта, позволяет быстро и надежно закрепить провод в клеммной колодке.
Соединение с пружинным зажимом: соединение, осуществляемое с помощью пружины, позволяет быстро и легко закрепить провод в клеммной колодке. Минусом является возможность потери контакта в случае длительного использования или при дополнительных воздействиях на провод.
Штепсельный зажим (конусный): соединение, осуществляемое с помощью штепселя, позволяет быстро и легко подключить провод в клеммной колодке. Минусом является возможность потери контакта в случае длительного использования или при дополнительных воздействиях на провод.
Болтовое соединение: соединение, осуществляемое с помощью болта, позволяет надежно закрепить провод в клеммной колодке, однако требует больше времени на монтаж.
Разъемное (штепсельное) соединение: соединение, осуществляемое с помощью разъема, позволяет быстро и легко подключать и отключать провод от клеммной колодки.
Соединение путем прокалывания изоляции: соединение, осуществляемое путем прокалывания изоляции провода, позволяет быстро и легко подключить провод в клеммной колодке, однако может повредить изоляцию провода и привести к короткому замыканию.
Припаянный флажковый соединитель: соединение, осуществляемое с помощью припаянного флажка, позволяет надежно закрепить провод в клеммной колодке, однако требует определенных навыков при монтаже и демонтаже.
Плоский штекерный разъем: соединение, осуществляемое с помощью плоского разъема, позволяет быстро и легко подключать и отключать провод от клеммной колодки.
Клеммное присоединение: соединение, осуществляемое с помощью специальной клеммы, позволяет надежно закрепить провод в клеммной колодке и обеспечить хороший контакт.
Соединение путем прорезания изоляции: соединение, осуществляемое путем прорезания изоляции провода, позволяет быстро и легко подключить провод в клеммной колодке, однако может повредить изоляцию провода и привести к короткому замыканию.
Выбор типа электрического соединения 1 зависит от требований к качеству контакта, скорости монтажа, требований по безопасности и других факторов.
Винтовое соединение
Тип электрического соединения 2:
Винтовое соединение - соединение, осуществляемое с помощью винта, который зажимает провод в специальной пазовой головке.
Соединение с пружинным зажимом - соединение, осуществляемое с помощью пружинного механизма, который зажимает провод.
Штепсельный зажим (конусный) - соединение, осуществляемое путем вставки штепселя в соответствующий конусный разъем.
Болтовое соединение - соединение, осуществляемое с помощью болта, который зажимает провод между двумя плоскими головками.
Разъемное (штепсельное) соединение - соединение, осуществляемое путем вставки штепселя в соответствующий разъем.
Соединение путем прокалывания изоляции - соединение, осуществляемое путем прокалывания изоляции провода и зажимом его провода.
Припаянный флажковый соединитель - соединение, осуществляемое путем припаивания провода к флажковому контакту.
Плоский штекерный разъем - соединение, осуществляемое путем вставки плоского штекера в соответствующий разъем.
Клеммное присоединение - соединение, осуществляемое с помощью клемм, представляющих собой специальные зажимы для фиксации провода.
Соединение путем прорезания изоляции - соединение, осуществляемое путем прорезания изоляции провода и зажимом его провода.
Каждый из этих типов соединения имеет свои особенности, плюсы и минусы, которые могут влиять на выбор конкретного типа для конкретной задачи. Например, винтовое соединение считается достаточно надежным, но может занимать много места и требовать дополнительных инструментов для зажима провода, в то время как пружинный зажим может зажимать провод быстро и просто, но может не обеспечивать достаточной надежности соединения на длительный срок.
Сверху
Позиция соединения
Позиция соединения - это свойство, которое определяет расположение точек подключения на клеммных колодках.
Сбоку - соединение расположено сбоку от колодки, что позволяет удобно проводить кабели и подключать элементы. Однако, это может затруднить доступ к соединениям в случае, если колодка установлена в тесном пространстве.
Сверху - соединение расположено сверху от колодки. Это облегчает доступ к соединениям, но может затруднить установку кабелей и элементов.
Наклонный (-ое) - соединение расположено под углом. Это позволяет установить колодку в тесных местах, но может затруднить доступ к соединениям и требует использования кабелей со специальной изоляцией, чтобы избежать повреждения кабелей.
Сбоку (поперечное) - соединение расположено сбоку от колодки, но перпендикулярно ей. Это может упростить установку кабелей и элементов, но может затруднить доступ к соединениям.
Выбор позиции соединения зависит от требований к установке и удобства обслуживания.
0.2...1.5 мм2: соединение с проводами маленького диаметра
0.14...1.5 мм2: возможность подключения проводов с более тонкими жилами
2.5 мм2: применение в случаях с большими токовыми нагрузками
0.2...2.5 мм2: возможность соединения проводов различных сечений
0.5...4 мм2: широкий диапазон применения для различных целей
4 мм2: использование в приложениях с высокими токовыми нагрузками
0.5...2.5 мм2: подключение проводов среднего размера
0.25...2.5 мм2: возможность подключения проводов с более тонкими жилами
0.5...6 мм2: подключение проводов большего диаметра и с большой токовой нагрузкой
6 мм2: использование в приложениях с очень высокими токовыми нагрузками
Поперечное сечение подключаемого многопроволочного (гибкого) провода является важным параметром при выборе клеммной колодки для определенного приложения. Диапазон значений этого свойства определяет максимально возможное сечение провода, которое может быть подключено к клеммной колодке. Наличие разных вариантов значений свойства позволяет подобрать нужную клеммную колодку для подключения проводов различных размеров и токовых нагрузок.
Горизонтальн. и вертикальн.
Направление кодирования в клеммных колодках:
Горизонтальное: кодирование проводов происходит в горизонтальной плоскости. Плюсом данного направления является возможность удобно расположить колодки на горизонтальной поверхности, минусом - ограниченность в пространстве и неудобство при монтаже в вертикальном положении.
Вертикальное: кодирование проводов происходит в вертикальной плоскости. Плюсом данного направления является возможность установки колодок в вертикальном положении, что позволяет экономить пространство. Минусом является неудобство при монтаже на горизонтальной поверхности.
Горизонтальное и вертикальное: колодки могут быть установлены как в горизонтальном, так и в вертикальном положении, что позволяет более гибко использовать их в различных условиях. При этом существует возможность выбрать наиболее удобное направление кодирования проводов. Минусом данного типа является более высокая стоимость по сравнению с колодками, имеющими только одно направление кодирования.
2..16 мм²
Поперечное сечение подключаемого тонкопроволочного провода с наконечником
Свойство определяет диапазон поперечного сечения тонкопроволочного провода, который может быть подключен к клеммной колодке с наконечником. В зависимости от значения свойства, подключаемый провод может иметь диаметр от 0.4 мм до 3.2 мм.
Некоторые значения свойства включают в себя диапазоны значений, такие как 0.14...2.5 мм2, что означает, что подключаемый провод может иметь любое значение поперечного сечения в пределах этого диапазона.
Значения со знаком "минус" указывают на то, что подключаемый провод может иметь поперечное сечение меньше указанного значения. Например, значение 0.5...2.5 мм2 означает, что подключаемый провод может иметь поперечное сечение от 0.5 мм2 до 2.5 мм2, включая значение 0.5 мм2.
Винтовой (-ое)
AC/DC (перемен./постоян.)
1
Количество уровней – свойство клеммных колодок, которое указывает на количество раздельных уровней, на которые можно распределить провода. Данное свойство может иметь значения:
1: колодка имеет только один уровень, что делает ее подходящей для простых систем с небольшим количеством проводов;
2: колодка обладает двумя уровнями, что позволяет удобно и компактно организовать провода средней сложности;
3: колодка имеет три уровня, что позволяет эффективно распределить провода средней и высокой сложности;
4: колодка обладает четырьмя уровнями, что делает ее наиболее универсальной для использования в системах с высокой плотностью проводов и сложной схемотехникой.
Выбор колодки с нужным количеством уровней зависит от конкретных требований и условий эксплуатации.
Клемма
Полиамид
50 мм2
2.5 кв.мм
50 кв.мм
2 кв.мм
16 кв.мм
-40 град.C
80 град.C
Сверху
Винтовое соединение
12000 В
V0
Класс воспламеняемости изоляционного материала согласно UL94
UL94 - это стандарт, определяющий способность материала к горению и возгоранию в условиях, приближенных к реальным. Класс воспламеняемости изоляционного материала указывает на его устойчивость к возгоранию и способность гасить огонь.
V0: материал самозатухающий. После снятия источника пламени огонь гаснет в течение 10 секунд.
V1: материал самозатухающий. После снятия источника пламени огонь гаснет в течение 30 секунд.
V2: материал самозатухающий. После снятия источника пламени огонь гаснет в течение 30 секунд. Необходимо, чтобы огонь не продолжался более 30 секунд после удаления источника пламени.
HB: материал несамозатухающий. Огонь не должен распространяться более чем на 20 мм за краем образца в течение 30 секунд после снятия источника пламени.
5 В: материал не поддерживает горение.
Учитывая, что данное свойство относится к клеммным колодкам, необходимо убедиться, что используемый изоляционный материал соответствует требованиям стандарта UL94 для обеспечения безопасности и надежности работы электрических устройств.
