Часть разъема гнездовая встраиваемая VS-FSBPYS-OE-94H/2.0 SCO Phoenix Contact 1407506

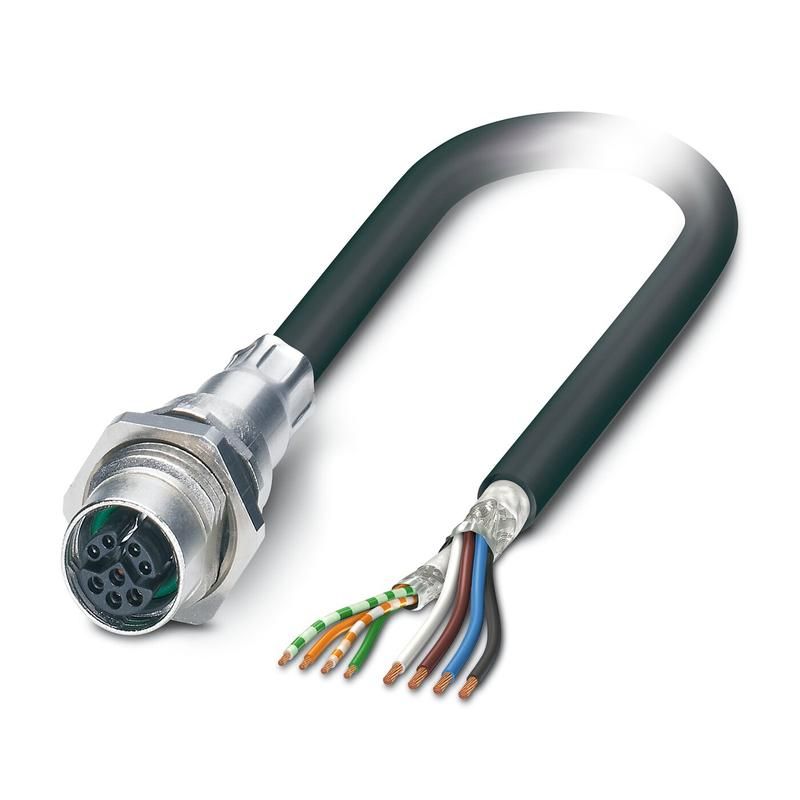

Часть разъема гнездовая встраиваемая VS-FSBPYS-OE-94H/2.0 SCO от Phoenix Contact — это готовый встраиваемый элемент для подключения экранированного Ethernet-кабеля с M12-розеткой, предназначенный для надежной передачи данных в условиях промышленной среды. Устройство совмещает функции кабельного сбора и монтажного соединения, упрощая установку на панели оборудования.

Назначение и область применения

Эта часть разъема используется для создания постоянного соединения между сетевым оборудованием и внешним кабелем в местах, где требуется защищенная и компактная фиксация. Подходит для монтажа на металлические или прочные пластиковые поверхности — например, на корпуса автоматических станков, распределительных щитов, конвейерных систем и промышленных терминалов. Применяется там, где важна герметичность, механическая устойчивость и возможность быстрого обслуживания.

Технические характеристики

• Тип контактов: гнездовая встраиваемая M12-розетка (8-контактный, A-кодировка для Ethernet)
• Кабель: CAT5e, экранированный, 2 пары, AWG 26 (7-проводниковый), гибкий
• Цвет кабеля: RAL 5021 (морская вода)
• Длина кабеля: 2 метра
• Монтаж: через заднюю сторону панели, резьбовое крепление M16
• Разводка: прямая (без перекрестных соединений)
• Завершение кабеля: один конец — M12-розетка, второй конец — открытые жилы (для подключения на месте)

Совместимость и монтаж

Установка осуществляется путем продевания розетки через отверстие диаметром 16 мм в панели. Крепление обеспечивается резьбой M16 с контргайкой — после затяжки достигается герметичность и устойчивость к вибрациям. Открытый конец кабеля требует самостоятельного оконцевания (например, клеммой, Wago или пайкой) в зависимости от системы управления. Совместим с любыми M12-штекерами стандарта IEC 61076-2-101, используемыми для Industrial Ethernet. Обязательно проверьте соответствие типа штекера (A-кодировка) — другие типы (B, D, X) не подходят.

Безопасность и стандарты

Изделие соответствует требованиям к промышленным коммуникационным решениям. Экранирование кабеля снижает влияние помех, что важно в зонах с высоким уровнем электромагнитных возмущений. Конструкция рассчитана на работу в температурном диапазоне, характерном для промышленных условий (-25°C до +80°C). Наличие IP67-защиты у самой M12-розетки гарантирует устойчивость к пыли и кратковременному погружению в воду — однако сам кабель не является полностью водоупорным, особенно на открытом конце.

Преимущества

• Готовая сборка: исключает необходимость резки, опрессовки и тестирования кабеля на месте
• Фиксированная длина 2 м — минимизирует изгибы и натяжение при монтаже
• Цвет RAL 5021 позволяет легко отличить этот канал от других в сложных проводках
• M12-розетка обеспечивает быструю замену и ремонт без демонтажа всей системы
• Гибкий AWG 26 кабель удобен для прокладки в ограниченных пространствах

Ограничения применения

• Не предназначен для подключения к сети переменного тока — только для передачи данных (Ethernet)
• Открытый конец кабеля требует дополнительной обработки; не работает “как есть” без завершения
• Не рекомендован для мобильных применений — кабель не имеет брони и не выдерживает частых изгибов в движении
• Подходит только для 10/100 Мбит/с (CAT5e); не обеспечивает Gigabit (1 Гбит/с) при использовании двух пар
• Не совместим с PoE+ или PoE++ — недостаточно пар для передачи питания

Примеры использования

• Подключение HMI-панели к контроллеру PLC на производственной линии
• Монтаж датчиков с Ethernet-выходом на станке с закрытым доступом
• Создание стационарной точки связи для камеры видеонаблюдения внутри цеха
• Интеграция вентиляторов или насосов с управлением по Modbus TCP

Практические советы

• Перед монтажом убедитесь, что отверстие в панели точно соответствует M16 — слишком маленькое вызовет повреждение резьбы, слишком большое — потерю защиты IP67
• На открытом конце кабеля используйте качественные клеммы с изоляцией — открытые жилы подвержены окислению и коротким замыканиям
• При прокладке кабеля избегайте трасс рядом с силовыми линиями — даже экранированный CAT5e может подвергаться интерференции
• Для сервисного обслуживания всегда запасайте аналогичную часть разъема VS-FSBPYS-OE-94H/2.0 SCO — цвет и длина критически важны для унификации
• Проверяйте полярность и номера пар при подключении — неверная схема (T568A/B) нарушит связь, даже при правильной физической установке
