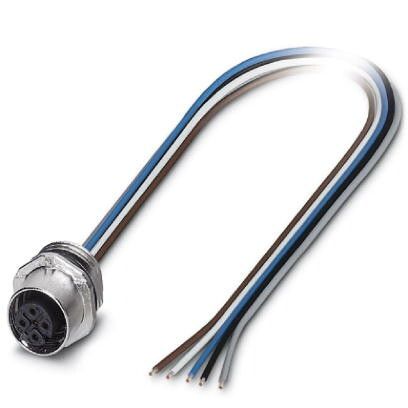

Встраиваемые разъемы SACC-E-FS-5CON-M16/0,5 SCO | 1520039 Phoenix Contact

Разъем встраиваемый SACC-E-FS-5CON-M16/0.5 от Phoenix Contact - это компактный соединитель для надежного подключения проводов в условиях повышенной запыленности и влажности. Подходит для установки в корпуса оборудования, где важна герметичность и долговечность контактов.

Назначение и область применения

Разъем встраиваемый SACC-E-FS-5CON-M16/0.5 предназначен для внутренней установки в устройствах, требующих защищенного подключения пяти жил. Он используется там, где необходима герметизация и устойчивость к механическим воздействиям - например, в промышленном оборудовании, системах автоматизации, на конвейерах, в насосных станциях и других местах с высокой степенью защиты IP67.

Технические характеристики

• Количество контактов: 5
• Тип разъема: встраиваемый, с резьбой M16
• Длина кабельного входа: 0,5 м (для фиксации кабеля через зажим)
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду до 1 метра
• Материал корпуса: термостойкий пластик, устойчивый к химическим веществам
• Рабочая температура: от -40 C до +85 C
• Напряжение: до 500 В переменного тока
• Ток: до 16 А на контакт

Совместимость и монтаж

Разъем встраиваемый SACC-E-FS-5CON-M16/0.5 устанавливается в отверстие диаметром 16 мм с резьбой. Для монтажа требуется предварительно просверленное отверстие в стенке корпуса. Кабель заводится с внешней стороны, после чего затягивается резьбовой гайкой, которая обеспечивает герметизацию и фиксацию. Коннектор совместим с кабелями с наружным диаметром 6–10 мм. Убедитесь, что толщина материала корпуса позволяет плотно закрепить разъем без перекоса.

Безопасность и стандарты

Разъем соответствует требованиям IEC 60529 (защита IP67) и имеет сертификацию для промышленного использования. Материалы корпуса не поддерживают горение и соответствуют нормам UL 94 V-2. Применение в соответствии с правилами электробезопасности снижает риск возникновения замыканий и повреждений из-за влаги.

Преимущества

• Высокая степень защиты IP67 обеспечивает работу в сложных средах - пыль, брызги воды, моющие средства
• Удобная фиксация кабеля без необходимости пайки или дополнительных зажимов
• Устойчивость к широкому диапазону температур делает его пригодным для холодных и жарких помещений
• Компактный дизайн позволяет экономить место внутри корпуса
• Известный бренд Phoenix Contact гарантирует качество сборки и долгий срок службы

Ограничения применения

• Не предназначена для постоянного погружения под воду - IP67 допускает лишь временное воздействие
• Не рекомендуется использовать в средах с агрессивными химическими парами без дополнительной защиты
• Подходит только для кабелей с диаметром 6–10 мм; более толстые или тонкие кабели не будут герметично зафиксированы
• Не является быстроразъёмным устройством - для обслуживания необходимо демонтировать весь разъем

Примеры использования

• Подключение датчиков уровня жидкости в емкостях с частым мытьем
• Фиксированные соединения между контроллером и исполнительными механизмами на конвейере
• Внутренние соединения в шкафах управления на пищевых производствах
• Электроснабжение насосов в условиях сырости и пыли

Практические советы

• Перед установкой проверьте соответствие диаметра отверстия в корпусе - он должен точно соответствовать M16
• Затягивайте резьбовую гайку равномерно, чтобы не деформировать уплотнение
• Используйте кабели с подходящей гибкостью - слишком жесткие могут повредить внутреннюю изоляцию при изгибах
• При многократных циклах открывания корпуса рассмотрите возможность использования дополнительных креплений для кабеля вне разъема
• Артикул 1520039 - это точный идентификатор для заказа запасных частей; сохраняйте его при ремонтах
