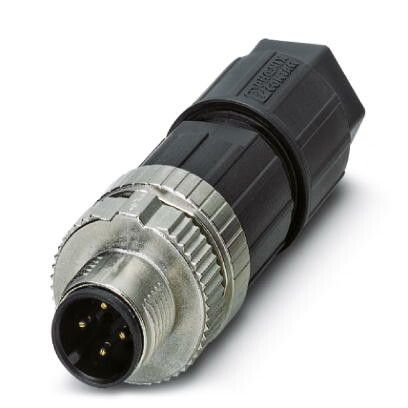

Разъем SACC-M12MS-4PL M | 1424657 Phoenix Contact

Разъем SACC-M12MS-4PL M от Phoenix Contact - это надежный прямой разъем с четырьмя контактами, предназначенный для соединения кабелей в условиях повышенной механической нагрузки и воздействия окружающей среды. Подходит для автоматизации, промышленного оборудования и систем управления.

Назначение и область применения

Разъем SACC-M12MS-4PL M используется для создания прочных и долговечных соединений между кабелями и оборудованием. Его применяют там, где важна устойчивость к вибрациям, запыленности и влаге - например, на станках, конвейерах, роботизированных модулях и в системах сбора данных. Разъем обеспечивает стабильную передачу сигналов и питания даже в сложных промышленных условиях.

Технические характеристики

• Тип разъема: прямой, мужской (M)
• Количество контактов: 4
• Форм-фактор: M12 - стандартный диаметр резьбы 12 мм
• Материал корпуса: термопластик, устойчивый к химическим веществам и УФ-излучению
• Степень защиты: IP67 - полностью защищен от пыли и временного погружения в воду до 1 метра
• Максимальная рабочая температура: от -25C до +85C
• Крепление: винтовое зажимное устройство для фиксации кабеля

Совместимость и монтаж

Разъем SACC-M12MS-4PL M совместим с любыми кабелями и ответными разъемами стандарта M12 с 4-контактным штыревым интерфейсом. Для установки требуется предварительно подготовить кабель: зачистить жилы, вставить в клеммы и затянуть винты. Крепится к панели через резьбовое отверстие M12. Диаметр посадочного отверстия - 12 мм. Убедитесь, что толщина панели позволяет плотно закрепить разъем без перекоса.

Безопасность и стандарты

Разъем соответствует требованиям IEC 61076-2-101 и EN 60947-5-1. Применяет материалы, безопасные для промышленного использования, и прошел тестирование на усталостную прочность и электрическую изоляцию. Соответствие стандартам гарантирует безопасную работу в электроустановках класса II.

Преимущества

• Высокая механическая устойчивость благодаря металлической резьбе и усиленному корпусу
• Удобная фиксация кабеля - исключает случайное выдергивание
• Износостойкий материал корпуса продлевает срок службы в агрессивных средах
• Цветовая маркировка и четкая форма позволяют легко отличить разъем от других типов M12

Ограничения применения

Разъем SACC-M12MS-4PL M не предназначен для постоянного погружения в жидкости, работы при температурах выше +85C или в средах с высоким содержанием растворителей. Также он не поддерживает передачу высоких мощностей - рассчитан на сигналы и малые токи (до 4 А). Не используйте его вместо силового разъема.

Примеры использования

• Подключение датчиков давления к контроллеру PLC
• Соединение энкодеров с сервоприводами
• Запитка клапанов и мини-электромагнитов в компактных модулях
• Обвязка исполнительных механизмов на пищевых линиях

Практические советы

• Перед монтажом проверьте соответствие номера контактов на разъеме и кабеле - неверная коммутация вызывает отказ системы
• Не перетягивайте винты крепления кабеля - это повредит изоляцию жил
• При использовании в сырых помещениях рекомендуется применять герметичные муфты на входе кабеля
• Артикул 1424657 - это оригинальный продукт Phoenix Contact; аналоги могут иметь другие допуски по точности и долговечности
• Для быстрой замены всегда держите запасной разъем SACC-M12MS-4PL M в наличии - его ремонт невозможен, только замена
