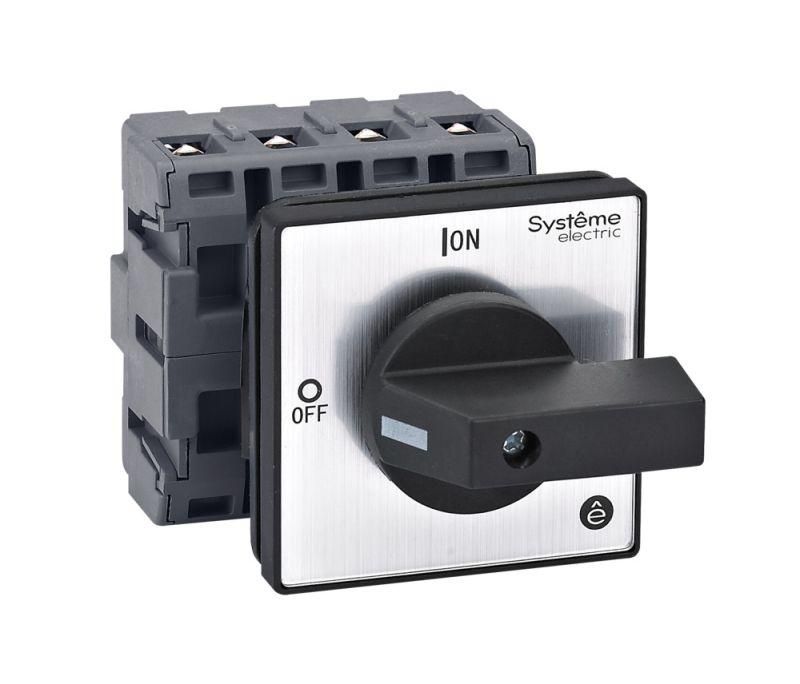

ЧЁРНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ - MSD63420B ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 4P 63A IP20 С APC

Выключатель-разъединитель Systeme Electric MSD63420B предназначен для безопасного отключения и коммутации силовых цепей до 63 А в распределительных щитах. Его компактная конструкция с монтажом на дверцу и степенью защиты IP20 делает его удобным решением для промышленного оборудования, где требуется визуальный контроль состояния цепи.

Назначение и область применения

Выключатель-разъединитель MSD63420B используется для ручного отключения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3. Часто устанавливается в шкафах управления станков, конвейеров, насосных систем и других промышленных установках, где нужна физическая изоляция цепи перед обслуживанием.

Технические характеристики

• Номинальный ток: 63 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Число полюсов: 4 - позволяет одновременно отключать все фазы и ноль в трёхфазной сети
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов >12,5 мм, но не от воды и пыли
• Рукоятка: чёрная поворотная, с фиксацией в положении “ВКЛ”/“ОТКЛ”, обеспечивает наглядное определение состояния
• Срок гарантии: 24 месяца

Совместимость и монтаж

MSD63420B монтируется на дверцу щита с помощью четырёх винтов. Также совместим с DIN-рейкой благодаря универсальной основе. Установка требует свободного места вокруг устройства - минимум 50 мм с каждой стороны для комфортного оперирования рукояткой. Клеммы рассчитаны на провода сечением до 25 мм2. Для надёжного соединения используйте наконечники типа “штырь” или “вилка”. Не допускается монтаж в условиях повышенной влажности или запылённости - IP20 не обеспечивает защиту от жидкости.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция обеспечивает достаточное изоляционное расстояние между контактами, снижая риск пробоя. Возможность блокировки рукоятки навесными замками позволяет применять устройство в режиме LOTO (Lock Out Tag Out) - обязательном для работ по техобслуживанию.

Преимущества

• Универсальная установка: можно крепить как на дверцу, так и на DIN-рейку
• Высокий механический ресурс - способен выдерживать десятки тысяч циклов включения/выключения
• Закрытый корпус (IP65 в базовой версии серии) предотвращает случайное прикосновение к токоведущим частям
• Блокировка рукоятки - обеспечивает безопасность при проведении ремонтных работ
• Чёткая визуализация состояния: чёрная рукоятка легко отличается от белой рамки, даже при слабом освещении

Ограничения применения

MSD63420B нельзя использовать в помещениях с высокой влажностью, пылью или агрессивной средой - IP20 не защищает от попадания воды, брызг или пыли. Не предназначен для частого автоматического включения/отключения - это не контактор. Нельзя устанавливать в щитах без двери, если есть риск случайного задевания рукоятки. Максимальная температура окружающей среды - +40 C; при более высоких температурах возможна деградация материалов.

Примеры использования

• Отключение питания трёхфазного станка перед техобслуживанием
• Изолирование цепи насосной группы в водоподготовке
• Ручной рубильник в распределительном щите конвейера
• Аппарат аварийного отключения в зонах с ограниченным доступом

Практические советы

• Перед монтажом проверьте посадочные отверстия на дверце - они должны точно совпадать с габаритами MSD63420B
• Не затягивайте винты слишком сильно - это может повредить пластиковую основу
• Для долговечности рекомендуется периодически проверять состояние контактов (не реже одного раза в год)
• Если требуется защита от внешних воздействий - выбирайте модель с IP65, например, другую серию SystemePact MCP
• При работе с несколькими устройствами пометьте каждую рукоятку - это исключит путаницу при аварийном отключении
