КРАСНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ С ЗАМКОМ - MSD63410R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 4P 63A IP20 APC

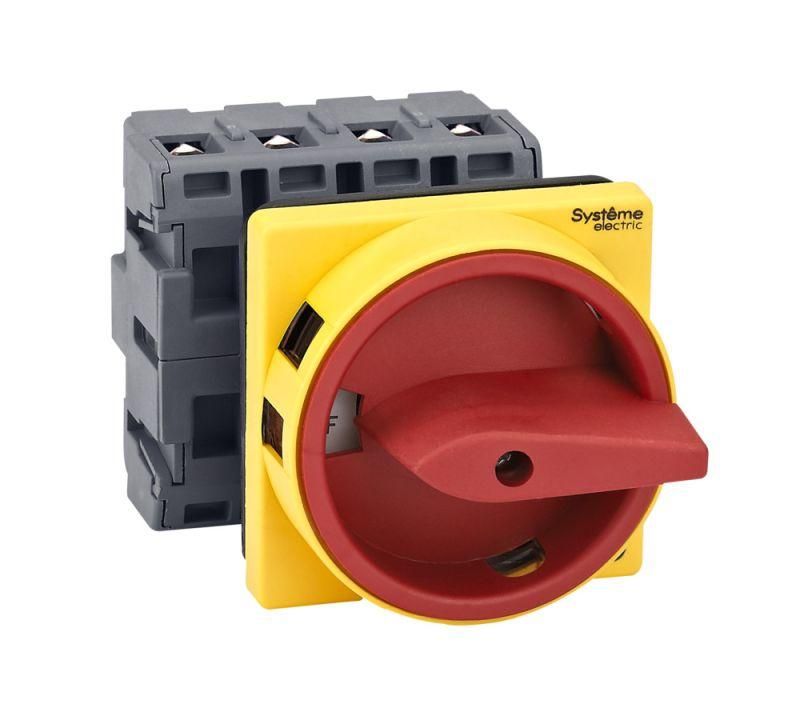

Выключатель-разъединитель Systeme Electric MSD63410R предназначен для безопасного отключения и коммутации силовых цепей до 63 А в промышленном оборудовании. Его компактная конструкция с красной рукояткой и возможностью запирания позволяет использовать устройство как главный или аварийный выключатель на дверцах щитов.

Назначение и область применения

Выключатель-разъединитель MSD63410R используется для ручного отключения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3. Применяется в качестве основного или аварийного выключателя в распределительных щитах, на станках, конвейерах, насосных станциях и других объектах, где требуется физическое отключение питания для обслуживания или ремонта.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 4
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Рукоятка: красная, поворотная, с возможностью установки навесного замка
• Крепление: 4 винта для монтажа на дверцу
• Гарантия: 24 месяца
• Механический ресурс: повышенный - рассчитан на многократные операции включения/отключения
• Изоляционное расстояние: увеличенное - обеспечивает безопасную работу при высоких напряжениях

Совместимость и монтаж

MSD63410R устанавливается исключительно на дверцу щита с помощью четырёх винтов. Монтаж на DIN-рейку невозможен - конструкция не предусматривает защёлкивающие элементы. Диаметр отверстий под винты соответствует стандартному креплению для дверцовых выключателей. Для надёжного соединения используйте провода сечением до 16 мм2. Убедитесь, что толщина дверцы позволяет плотно затянуть винты без деформации корпуса.

Безопасность и стандарты

Устройство соответствует требованиям международных норм на выключатели-разъединители. Красная рукоятка визуально указывает на функцию аварийного отключения. Возможность блокировки навесным замком обеспечивает выполнение требований LOTO (Lock Out Tag Out) при проведении техобслуживания. Несмотря на заявленную защиту IP20, корпус не герметичен - не предназначен для установки во влажных или пыльных средах вне шкафа.

Преимущества

• Чёткая визуальная индикация положения: красная рукоятка легко отличается от остальных элементов
• Фиксация в отключенном состоянии через навесной замок - предотвращает случайное включение
• Увеличенное изоляционное расстояние снижает риск пробоя при перенапряжениях
• Высокий механический ресурс - устройство выдерживает более 10 000 циклов включения/отключения
• Закрытый корпус защищает контакты от внешних воздействий внутри шкафа

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 не обеспечивает защиту от жидкости и частиц
• Нельзя монтировать на DIN-рейку - только на дверцу с помощью винтов
• Не предназначен для частой автоматической коммутации - только ручное управление
• Не работает как автоматический выключатель - не имеет тепловой или электромагнитной защиты от перегрузок и КЗ

Примеры использования

• Главный выключатель на дверце электрошкафа станка с ЧПУ
• Аварийный отключающий элемент на пульте управления конвейерной линией
• Разъединитель перед частотным преобразователем для проведения техобслуживания
• Центральный выключатель в распределительном щите насосной станции

Практические советы

• Перед монтажом проверьте, чтобы толщина дверцы позволяла полностью завинтить все четыре винта - недостаточная глубина может привести к плохому контакту и нагреву
• Используйте только навесные замки с подходящим диаметром штока - совместимость с типовыми замками 8–10 мм
• Обязательно пометьте выключатель-разъединитель MSD63410R этикеткой “Опасно! Отключено” при блокировке
• Не открывайте корпус во время работы - внутренние контакты находятся под напряжением даже при отключённой рукоятке, если питание подведено
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - особенно при работе с индуктивными нагрузками
