ЧЁРНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ - MSD32420B ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 4P 32A IP20 С APC

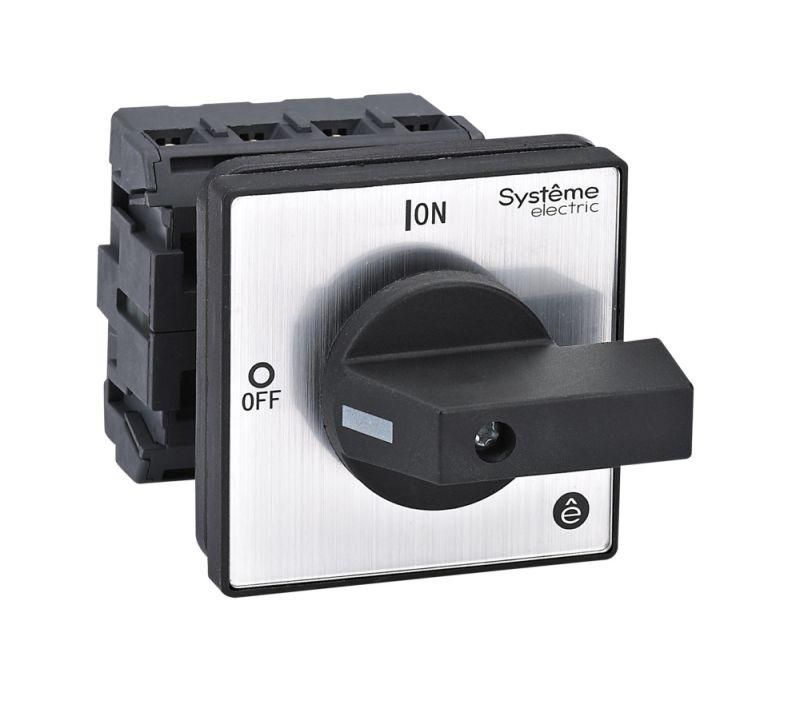

Выключатель-разъединитель Systeme Electric MSD32420B предназначен для безопасного отключения и коммутации четырёхпроводных силовых цепей до 32 А. Устройство устанавливается на дверцу шкафа и обеспечивает механическую изоляцию цепи - идеально для обслуживания оборудования без доступа к токоведущим частям.

Назначение и область применения

Выключатель-разъединитель MSD32420B используется для ручного отключения и включения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3 - например, для насосов, вентиляторов, конвейеров и станков. Четырёхполюсная конструкция позволяет полностью разрывать все фазы и ноль одновременно. Монтаж на дверцу делает устройство удобным для операторов - переключение происходит без вскрытия шкафа.

Технические характеристики

• Номинальный ток: 32 А - выдерживает постоянную нагрузку до этого значения без перегрева;
• Количество полюсов: 4 - управление всеми проводниками цепи (L1, L2, L3, N);
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не защищён от воды и пыли;
• Рукоятка: чёрная, поворотная, с фиксацией в положении “Вкл/Выкл”;
• Монтаж: на дверцу с помощью 4 винтов - не требует сверления корпуса шкафа.

Совместимость и монтаж

MSD32420B устанавливается в распределительные щиты с толщиной дверцы до 5 мм. Для монтажа используются четыре предварительно подготовленных отверстия под винты M4. Кабельные входы рассчитаны на жилы сечением до 16 мм2. Соединение осуществляется через зажимы с винтовым креплением - затяжка должна выполняться моментом 1,8 Нм. Не рекомендуется использовать с высокочастотными нагрузками или импульсными токами выше 100 А.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция исключает случайное включение при открытой дверце - рукоятка имеет механический замок в положении “Выкл”. Отсутствие защиты от брызг и пыли (IP20) требует установки только внутри закрытых шкафов.

Преимущества

• Чёткая визуальная индикация состояния - рукоятка легко определяет положение “Вкл/Выкл”;
• Надёжное механическое отключение - гарантирует полную изоляцию цепи при ремонте;
• Удобный монтаж на дверцу - снижает время обслуживания и риск поражения током;
• Совместим с сериями SystemePact MCP - можно интегрировать в комплексные системы автоматизации.

Ограничения применения

• Не предназначена для работы во влажных средах, на улице или в помещениях с повышенной запылённостью - IP20 недостаточно;
• Не подходит для частого включения/выключения (более 10 раз в час) - не является аппаратом для частой коммутации;
• Не допускается использование в цепях с токами короткого замыкания выше 10 кА - требуется дополнительная защита (автоматический выключатель);
• Не регулирует ток - только отключает; для защиты от перегрузок нужен отдельный тепловой или электромагнитный аппарат.

Примеры использования

• Отключение питания трёхфазного станка с однофазным освещением (4 полюса = 3 фазы + ноль);
• Изолирование питающей линии конвейера перед техобслуживанием;
• Ручной рубильник в щите управления насосной станцией;
• Запитка группы мощных нагревателей с необходимостью полного отключения всех проводников.

Практические советы

• Перед монтажом проверьте совпадение посадочных отверстий на дверце - диаметр отверстий под винты 5,5 мм;
• Обязательно используйте клеммы с гильзами для многожильных проводов - предотвращает ослабление соединений;
• При установке в шкаф с несколькими выключателями - располагайте MSD32420B на уровне глаз для быстрого доступа;
• Не забудьте пометить рукоятку этикеткой “Отключено - ремонт!” - особенно в коллективном режиме работы;
• Этот выключатель-разъединитель Systeme Electric MSD32420B - не замена автоматическому выключателю. Он работает в паре с ним - для безопасности и надёжности.
