КРАСНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ С ЗАМКОМ - MSD32410R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 4P 32A IP20 APC

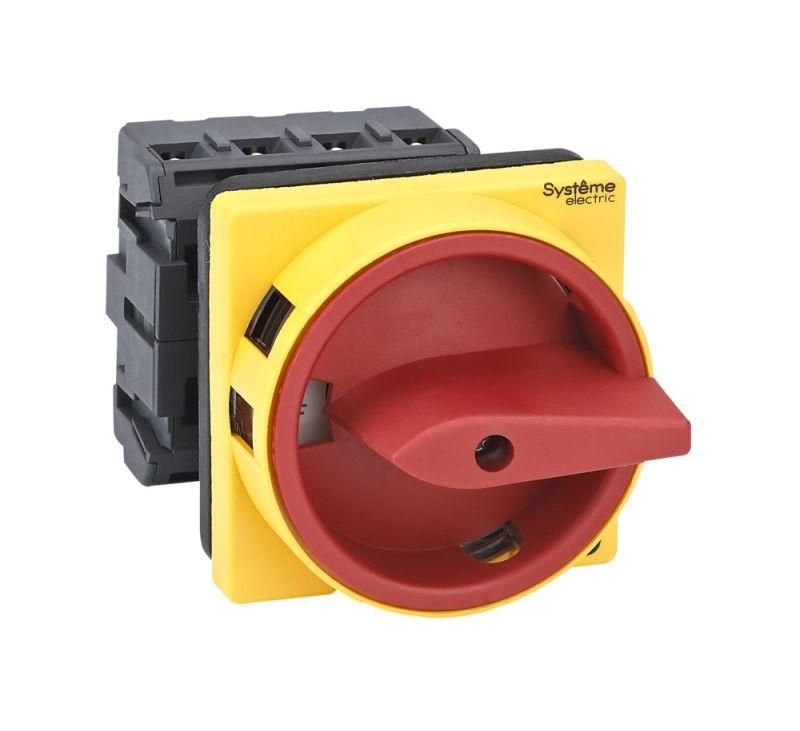

Выключатель-разъединитель Systeme Electric MSD32410R предназначен для безопасного отключения и коммутации четырёхпроводных силовых цепей до 32 А. Устройство с красной рукояткой и замком подходит для установки на дверцах щитов, обеспечивая быстрый доступ и фиксацию в положении «выключено». Это решение для промышленных автоматизированных систем, где важна надёжная изоляция и управление питанием.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSD32410R используется для ручного отключения электрической цепи в режиме «ноль тока» - то есть когда нагрузка уже отключена. Он не предназначен для частых включений/выключений под нагрузкой, но отлично справляется с задачами безопасности: аварийное отключение, обслуживание оборудования, ремонт. Применяется в распределительных щитах на заводах, в цехах, на конвейерах, насосных станциях и других объектах с трёхфазными двигателями или мощной активной нагрузкой.

Технические характеристики

• Номинальный ток: 32 А - способен работать с нагрузкой до этого значения без перегрева;
• Четыре полюса - позволяет одновременно отключить все три фазы и нулевой проводник;
• Степень защиты IP20 - защищает от контакта с пальцами и твёрдыми предметами, но не от воды и пыли; подходит только для внутренней установки в закрытые шкафы;
• Рукоятка красного цвета - визуально отличается, легко определяется в состоянии «выключено»;
• Механизм блокировки - позволяет зафиксировать рукоятку в положении «off» с помощью навесного замка;
• Крепление - четыре винта для монтажа на дверцу щита, не требует сверления корпуса.

Совместимость и монтаж

Устройство устанавливается исключительно на дверцу электрошкафа. Для монтажа необходимо подготовить прямоугольное отверстие соответствующего размера - оно указано в технической документации SE. Кабели подключаются к верхним и нижним зажимам: вход - сверху, выход - снизу. Подходящие сечения жил: до 16 мм2 медных. Монтаж допускается только после полного отключения питания. Нельзя использовать устройство в открытой среде или во влажных помещениях - IP20 не обеспечивает защиту от брызг и пыли.

Безопасность и стандарты

Выключатель-разъединитель Systeme Electric MSD32410R соответствует требованиям IEC 60947-3 для аппаратов управления и коммутации. Соответствие нормам гарантирует надёжную работу в условиях промышленного использования. Красная рукоятка и возможность запирания соответствуют принципам LOTO (Lock Out Tag Out) - обязательному методу безопасного обслуживания оборудования.

Преимущества

• Яркая красная рукоятка снижает риск случайного включения - сразу видно, что устройство отключено;
• Запираемая конструкция предотвращает включение без разрешения - важно при плановых работах;
• Фиксация на дверце экономит место внутри шкафа - освобождает пространство для других компонентов;
• Известный бренд Systeme Electric - высокая долговечность контактов и механики даже при многократном использовании;
• Поддерживается серия SystemePact MCP - совместим с другими элементами этой линейки для унифицированного решения.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - для таких задач нужны контакторы или автоматические выключатели;
• IP20 не защищает от влаги, пыли, агрессивных сред - нельзя устанавливать вне шкафов или в сырых местах;
• Не имеет функции автоматического отключения при перегрузке или КЗ - требуется дополнительная защита (например, автоматический выключатель);
• Не подходит для сетей выше 500 В переменного тока - максимальное напряжение не указано, но по стандарту IEC 60947-3 - до 690 В, однако в реальных проектах рекомендовано не превышать 480 В.

Примеры использования

• Главный выключатель на дверце щита управления станком CNC - позволяет полностью отключить питание перед техобслуживанием;
• Аварийный отключатель на линии конвейера - красная рукоятка легко найти в экстренной ситуации;
• Распределительный щит насосной станции - отключение всех фаз и N-провода для ремонта насоса;
• Щитовой модуль в пищевом производстве - использование в сухих, чистых помещениях с контролируемой температурой.

Практические советы

• Перед установкой проверьте посадочное отверстие - размеры должны точно совпадать с габаритами MSD32410R, иначе не получится плотно закрепить;
• Обязательно используйте навесной замок - он делает устройство частью системы LOTO, что обязательно по правилам OSHA и ГОСТ Р 12.3.047;
• Не затягивайте винты слишком сильно - можно повредить пластиковую рамку дверцы;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно если устройство часто использовалось вручную;
• Если нужна защита от пыли и влаги - выбирайте модели с IP65/IP66, так как этот вариант (IP20) - только для внутреннего монтажа.
