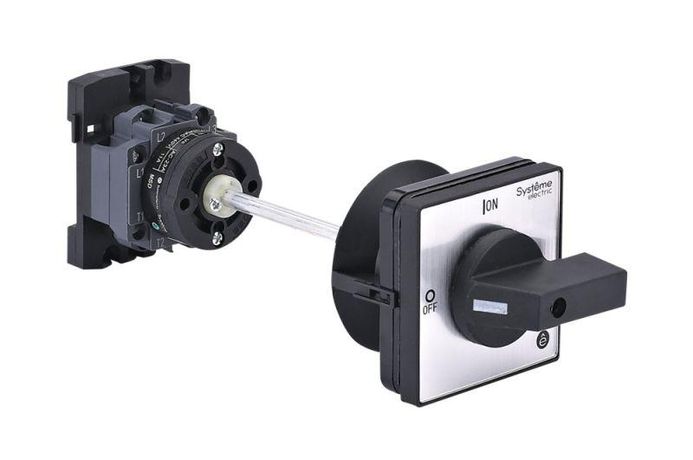

ЧЁРНОЙ выносной рукояткой на дин-рейке/плате | MSD20440B SE Выключатель-Разъединитель 4P 20A IP20 С APC

Выключатель-разъединитель Systeme Electric MSD20440B - устройство для безопасного отключения четырёхпроводных цепей до 20 А, предназначенное для монтажа на DIN-рейку или плату. Применяется в распределительных щитах промышленного оборудования, где требуется ручное отключение питания перед обслуживанием.

Назначение и область применения

Выключатель-разъединитель MSD20440B используется для механического отключения электрической цепи без автоматической защиты. Он не защищает от перегрузок или КЗ - только обеспечивает видимый разрыв цепи. Подходит для управления силовыми цепями с активной, индуктивной или смешанной нагрузкой, включая двигатели классов AC-3 и DC-3. Часто устанавливается в качестве главного отключающего устройства перед частотными преобразователями, пускателями или группой потребителей.

Технические характеристики

• Номинальный ток: 20 А - максимальная рабочая нагрузка при нормальных условиях;
• Число полюсов: 4 - позволяет отключать все фазы и ноль одновременно;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям (пальцами), но не от пыли и влаги; подходит только для внутреннего монтажа в закрытых щитах;
• Монтаж: на DIN-рейку (35 мм) или монтажную плату через отверстия на задней панели;
• Рукоятка: выносная, черная, поворотная, с возможностью блокировки в положении “OFF”;
• Длина штока: 32–150 мм - позволяет управлять устройством извне через крышку щита без вскрытия корпуса.

Совместимость и монтаж

MSD20440B совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа на плату используются четыре крепёжных отверстия на задней стенке. Шток рукоятки можно заменить на более длинный (до 150 мм) при необходимости вывода за пределы щита. Установка требует отключения напряжения и соблюдения правил электробезопасности. Напряжение питания не указано - устройство рассчитано на использование в сетях до 690 В переменного тока (AC) и 440 В постоянного тока (DC) согласно стандартам IEC 60947-3.

Безопасность и стандарты

Выключатель-разъединитель MSD20440B соответствует требованиям IEC 60947-3 для аппаратов коммутационных. Обеспечивает видимый разрыв контактов, что является обязательным условием для проведения работ по техобслуживанию. Соответствует нормам безопасности EN 60204-1 для электрооборудования машин. Не имеет функций автоматического отключения - не заменяет автоматический выключатель.

Преимущества

• Удобная выносная рукоятка - управление без открывания щита, снижает риск поражения током;
• Гибкая длина штока - адаптируется под глубину шкафов и тип установки;
• Фиксация в положении “OFF” - возможность применить замок или пломбу для запрещения включения;
• Надёжная контактная система - рассчитана на многократные операции включения/отключения;
• Совместим с сериями SystemePact MCP - легко интегрируется в системы управления с другими элементами SE.

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или на улице - IP20 недостаточно для открытых площадок;
• Не защищает от перегрузок, коротких замыканий - обязательно нужна внешняя защита (автомат или предохранители);
• Не рекомендуется для частого включения/отключения (более 10 раз в час) - это не пускатель, а разъединитель;
• Не поддерживает дистанционное управление - только ручное воздействие на рукоятку.

Примеры использования

• Главный отключающий аппарат перед частотником на станке с ЧПУ;
• Разъединитель для группы насосов в системе водоснабжения;
• Аппарат для отключения питания конвейера перед плановым техобслуживанием;
• Изоляция участка цепи в распределительном щите при ремонте.

Практические советы

• Выбирая MSD20440B, проверьте, чтобы глубина вашего шкафа позволяла разместить шток длиной минимум 80 мм - так удобнее управлять с лицевой стороны;
• Если в вашей сети есть нулевой провод - используйте именно 4-полюсную версию, чтобы полностью отключить цепь;
• Не забудьте про блокировку рукоятки: при работе в коллективе используйте замок с пломбой для исключения случайного включения;
• Перед монтажом убедитесь, что питание отключено - даже при отключенном выключателе на входе могут быть опасные потенциалы;
• Этот выключатель-разъединитель Systeme Electric - часть серии SystemePact MCP, поэтому он сочетается по дизайну и функционалу с другими изделиями этой линейки.
