КРАСНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТА 1 ЗАМОК - MSD20460R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 4P 20A IP20 С APC

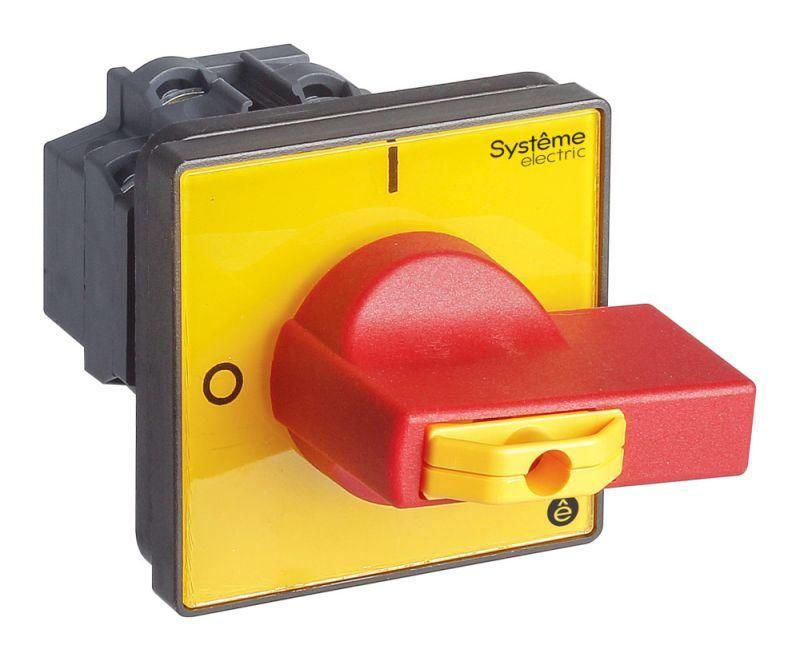

Выключатель-разъединитель Systeme Electric MSD20460R предназначен для безопасного отключения и коммутации силовых цепей в распределительных щитах. Его 4-полюсная конструкция с красной рукояткой и замком позволяет использовать устройство как главный или аварийный выключатель, особенно там, где требуется визуальный контроль состояния и фиксация в положении «выкл».

Назначение и область применения

Выключатель-разъединитель MSD20460R используется для ручного отключения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3. Применяется в качестве основного или аварийного выключателя в щитах управления, на станках, конвейерах, насосных станциях и других объектах, где нужна надёжная изоляция цепи перед обслуживанием.

Технические характеристики

• Число полюсов: 4
• Номинальный ток: 20 А
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Рукоятка: красная, поворотная, с механической блокировкой под навесной замок
• Монтаж: на дверцу шкафа или щита
• Количество крепёжных винтов: 4
• Серия: SystemePact MCP – Пускорег. Оптимум
• Артикул: MSD20460R

Совместимость и монтаж

MSD20460R устанавливается на дверцу распределительного щита с помощью четырёх винтов. Диаметр отверстий под крепление соответствует стандартному размеру для устройств этой серии. Для правильного монтажа проверьте толщину дверцы - она должна позволять плотно затянуть винты без перекоса механизма. Кабели подключаются к верхним и нижним зажимам, соблюдая полярность и максимальную площадь сечения жил (до 16 мм2 медных проводов). Устройство не требует специальных инструментов для установки, но рекомендуется отключить питание до начала работ.

Безопасность и стандарты

Выключатель-разъединитель MSD20460R соответствует требованиям IEC/EN 60947-3 для аппаратов коммутационных. Красная рукоятка обеспечивает визуальное отличие от обычных выключателей, что снижает риск случайного включения. Блокировка навесным замком позволяет выполнить процедуру LOTO (Lock Out Tag Out) - обязательную меру безопасности при техобслуживании оборудования.

Преимущества

• Яркая красная рукоятка легко определяет состояние устройства даже издалека
• Функция блокировки замком исключает неквалифицированное включение
• Установка на дверцу экономит место внутри щита и упрощает оперативное управление
• Изготовлен в серии SystemePact MCP - известной линейке с высокой долговечностью контактов
• Поддерживает частые операции включения/отключения без потери надёжности

Ограничения применения

• Не предназначена для работы во влажных средах - степень защиты IP20 не защищает от брызг и пыли
• Не подходит для автоматического управления - только ручная коммутация
• Не рассчитана на работу с токами выше 20 А - превышение вызывает перегрев и выход из строя
• Запрещено использовать в качестве замены автоматического выключателя - не имеет функций защиты от перегрузки и КЗ

Примеры использования

• Главный выключатель на входе в станок с асинхронным двигателем
• Аварийный отключающий элемент в системе конвейера
• Разъединитель для обслуживания частотного преобразователя
• Центральный выключатель в распределительном щите производственного участка

Практические советы

• Перед установкой убедитесь, что дверца щита имеет достаточную прочность - вибрации могут ослабить крепления
• При использовании в условиях повышенной запылённости - устанавливайте MSD20460R внутрь закрытого корпуса с более высокой степенью защиты
• Обязательно используйте навесной замок - он является частью системы безопасности, а не просто аксессуаром
• Проверяйте контактную группу каждые 6–12 месяцев - при многократных срабатываниях возможен износ
• Не путайте с автоматическим выключателем: MSD20460R не защищает от перегрузок - для этого нужны дополнительные устройства
