КРАСНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ С ЗАМКОМ - MSD25410R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 4P 25A IP20 APC

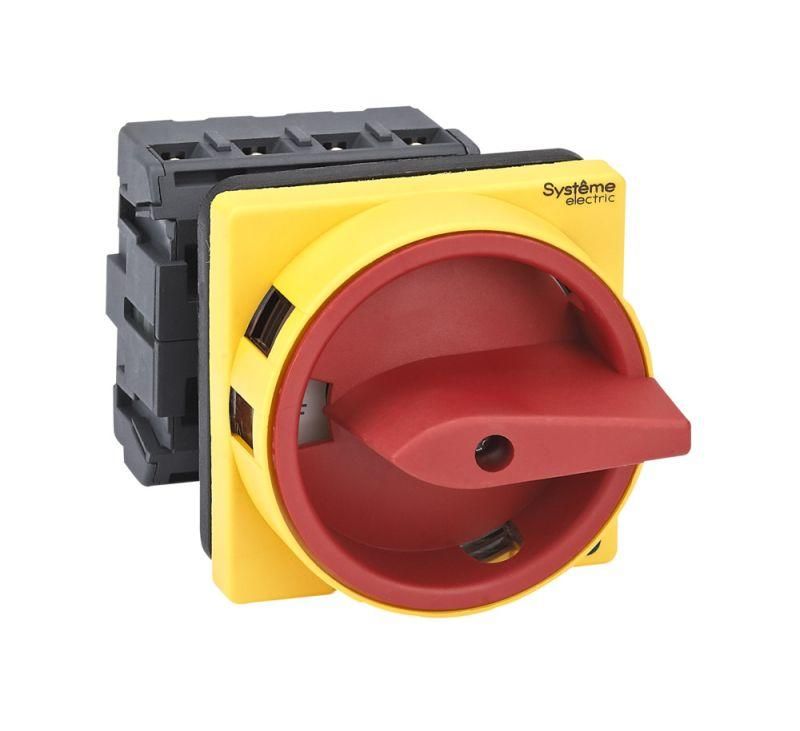

Выключатель-разъединитель Systeme Electric MSD25410R - устройство для безопасного отключения четырёхпроводных электрических цепей до 25 А, предназначенное для установки на дверцах щитов. Его красная рукоятка с замком обеспечивает визуальную сигнализацию и фиксированное положение «выключено», что особенно важно при обслуживании оборудования.

Назначение и область применения

Выключатель-разъединитель MSD25410R используется для ручного отключения и включения силовых цепей с активной, индуктивной или смешанной нагрузкой. Подходит в качестве главного или аварийного выключателя в распределительных щитах. Применяется в системах управления двигателями, конвейерах, насосах, компрессорах и другом промышленном оборудовании, где требуется надёжное механическое отключение питания.

Технические характеристики

• Номинальный ток: 25 А - способен коммутировать нагрузки до этого значения без перегрева;
• Число полюсов: 4 - позволяет отключать все провода одновременно, включая ноль, если он есть в цепи;
• Степень защиты: IP20 - защищает от контакта с пальцами и твёрдыми предметами, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Рукоятка: красная, поворотная, с возможностью запирания навесным замком - обеспечивает визуальный контроль состояния и предотвращает случайное включение;
• Монтаж: на дверцу щита - устанавливается через четыре крепёжных винта, не требует сверления корпуса щита;
• Серия: SystemePact MCP - соответствует стандартам SE для промышленной автоматизации.

Совместимость и монтаж

MSD25410R монтируется на дверцу шкафа или щита с помощью четырёх винтов. Посадочное отверстие рассчитано под стандартные профили дверей толщиной до 3 мм. Устройство совместимо с большинством промышленных щитов, имеющих место для установки на лицевую панель. Для правильного монтажа необходимо соблюдать зазоры вокруг устройства - минимум 10 мм со всех сторон для теплоотвода и доступа к рукоятке. Кабели подключаются к верхним и нижним клеммам - рекомендуется использовать наконечники типа “штырь” сечением до 16 мм2.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-3 для выключателей-разъединителей. Конструкция гарантирует четкое видимое размыкание цепи - важное условие для безопасности при техобслуживании. Красная рукоятка соответствует нормам цветовой сигнализации: «красный = отключено». Возможность запирания замком соответствует принципам LOTO (Lock Out Tag Out) - обязательному методу изоляции энергоисточника перед работой.

Преимущества

• Визуально отличаемый статус: красная рукоятка сразу показывает, включен или отключен прибор;
• Функция блокировки: можно запереть в положении «выкл» - исключает риск включения во время ремонта;
• Простота монтажа: крепление на дверцу не требует доработки основного корпуса щита;
• Надёжное механическое размыкание: нет зависимости от электроники - работает даже при отказе системы управления;
• Совместимость с сериями SystemePact MCP - легко интегрируется в существующие решения SE.

Ограничения применения

• Не предназначена для частого включения/отключения - не является контактным аппаратом, а лишь разъединителем;
• IP20 не допускает использование во влажных, пыльных или наружных условиях - только внутри герметичных щитов;
• Не поддерживает автоматическое отключение - не имеет тепловой или магнитной защиты;
• Не следует использовать для коммутации токов выше 25 А - возможен выход из строя и возгорание.

Примеры использования

• Главный выключатель на дверце щита управления станком CNC;
• Аварийный отключатель на входе в шкаф насосной станции;
• Разъединитель для изоляции цепи питания привода конвейера при плановом ТО;
• Центральное отключающее устройство в распределительном щите производственного участка.

Практические советы

• Перед установкой проверьте, чтобы напряжение в цепи было полностью снято - даже при отключённом состоянии возможно наличие остаточного заряда;
• Используйте навесной замок с ключом, который хранится только у ответственных лиц - это усиливает безопасность;
• Обязательно пометьте рукоятку биркой: «Отключить перед обслуживанием» - снижает риск человеческой ошибки;
• Проверяйте затяжку винтов после первого включения - термические циклы могут вызвать ослабление креплений;
• Заменяйте MSD25410R при появлении следов нагара на контактах или трудностях при повороте рукоятки - это признак износа механизма.
